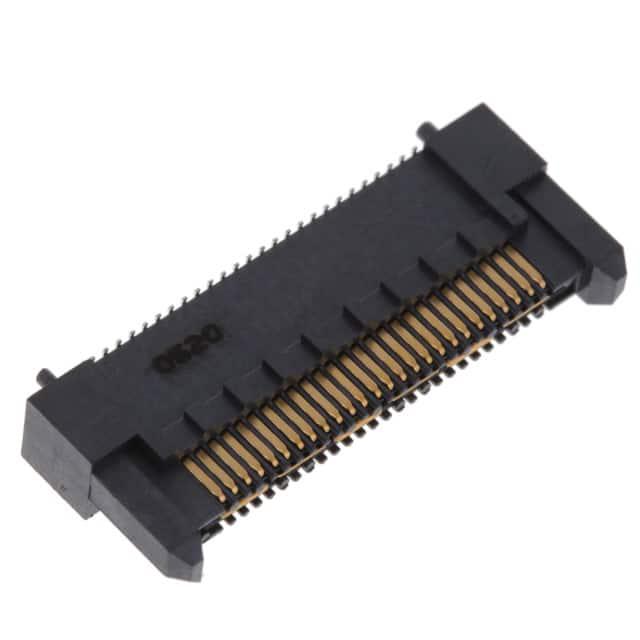

QRM8-026-02.0-L-D-A-GP

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Array,Male Pins 2 52pin 贴片安装 27.57mm(长度)*4.6mm(高度)
供应商型号: 200-QRM802602.0LDAGP
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QRM8-026-02.0-L-D-A-GP

QRM8-026-02.0-L-D-A-GP概述


    产品简介


    本技术手册详细介绍了一款由Samtec公司设计和制造的高密度Q-Rate终端组装件(QRM8)。这种电子元器件主要用于高速信号传输和数据通信应用,具有广泛的兼容性和优良的性能,是现代电子设备中不可或缺的一部分。该组件可广泛应用于计算机网络、服务器、数据中心、电信设备以及任何需要高可靠性和高性能连接器的应用场景。

    技术参数


    - 引脚数量:可选-026、-052、-078、-018、-036、-054(仅限-DP型号)
    - 引脚样式:可选2mm、5mm、7mm(参见图1,页2)
    - 电镀规格:
    - 轻微金/锡(轻金):10μ英寸(使用T-1M53-XX.X-L与T-1G38-XX.X-L)
    - 铬镍铁合金/锡(铬镍):30μ英寸(使用T-1M53-XX.X-S与T-1G38-XX.X-S)
    - 双层镀(双镀)
    - 双排规格:无特殊要求(详见注释8)
    - 辅助特征:
    - 导向销(-GP选项)(见第3页,图4)
    - 对准销(-A选项)
    - 聚酰亚胺膜垫(-K选项)
    - 模具:标准模具(除非另有说明)

    产品特点和优势


    这款QRM8终端组装件具有以下独特功能和优势:
    - 高可靠性:采用LCP绝缘材料,确保长期稳定性,降低接触不良的风险。
    - 灵活性:提供多种引脚数量和样式选择,满足不同应用需求。
    - 兼容性强:具有导向销和对准销,确保准确对接,避免误插。
    - 易于安装:标准模具包装,支持托盘和带卷两种形式,便于自动化生产和集成。

    应用案例和使用建议


    该Q-Rate终端组装件适用于需要高速数据传输的应用场景。例如,在数据中心内部连接时,使用该组件可以实现信号完整性,减少干扰,提高数据传输效率。对于系统级设计工程师来说,建议在PCB设计阶段预留足够的空间以保证良好的热管理,并考虑到组件的物理尺寸以确保兼容性。

    兼容性和支持


    QRM8系列终端组装件与其他电子元件具有良好的兼容性,尤其是当使用相同的导电和绝缘材料时。Samtec公司提供全面的技术支持,包括但不限于产品选择指南、设计协助、样品提供及定制化服务。此外,他们还提供详尽的产品文档和在线资源库,方便用户查阅相关信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号质量下降 | 确保正确的引脚数量和类型,检查接线是否存在虚焊或短路。 |
    | 安装困难 | 确认使用的是正确版本的模具,并检查导向销和对准销是否已正确装配。 |
    | 连接不稳定 | 检查所有引脚是否完全插入,确认接地良好且无松动。 |

    总结和推荐


    综上所述,QRM8系列Q-Rate终端组装件是一款高性能、高可靠的连接解决方案。其灵活性和易用性使其成为各种应用的理想选择。如果您正在寻找能够满足复杂系统需求的连接器,那么QRM8系列无疑是一个值得考虑的优秀产品。基于其卓越的性能表现,强烈推荐在需要高可靠性、高速度和多功能性的场合中使用此产品。

QRM8-026-02.0-L-D-A-GP参数

参数
针脚数 52pin
类型 Array,Male Pins
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 27.57mm(长度)*4.6mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
