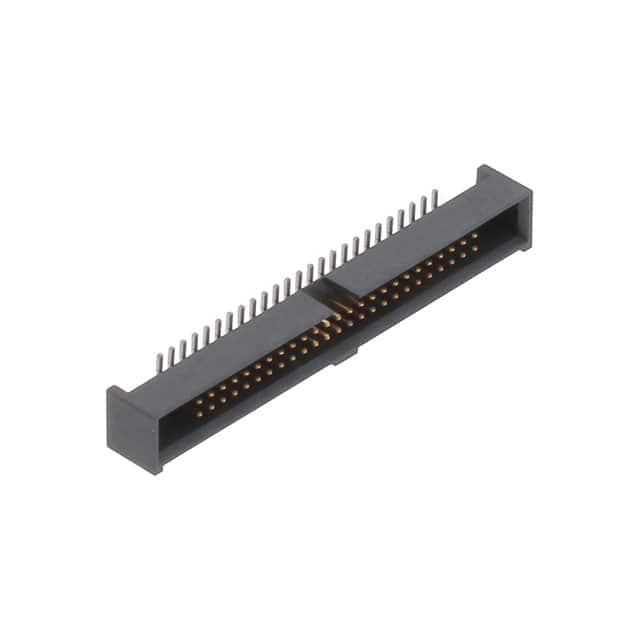

ESHF-125-01-L-D-SM

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 50pin 推挽式 Male Pin 黑色 贴片安装 41.91mm(长度)*5.85mm(高度)
供应商型号: 200-ESHF12501LDSM
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ESHF-125-01-L-D-SM

ESHF-125-01-L-D-SM概述

    电子元器件产品技术手册

    产品简介


    本文档详细介绍了由Samtec Inc.生产的超紧凑型双排锁扣式终端连接器(型号:ESHF-1XX-01-X-D-XX-XX-X-XX)。这种连接器主要用于电子设备的内部连接,例如通信设备、计算机硬件和工业控制系统。它具有高密度、高性能和高可靠性等特点,广泛应用于多种工业和商业环境中。

    技术参数


    以下是此连接器的关键技术参数和性能指标:
    - 位置数量:-02至-25
    - 行规格:双排
    - 电镀规格:
    - 轻选择性电镀:使用T-1S71-XX-L
    - 闪金选择性电镀:使用T-1S71-XX-F
    - 选择性金电镀:使用T-1S71-XX-S
    - 锁定夹:可选
    - 封装方式:
    - 通孔(TH):见图1,表1
    - 直角(RA):见图2,表2
    - 表面贴装(SM):见图3,表3
    - 材料:绝缘体为液晶聚合物(LCP),颜色为黑色;端子为磷青铜
    - 关键尺寸:
    - 最小推动力:1磅(4.45牛)
    - 组装后最大允许弯曲度:0.002英寸/英寸
    - 任何两个引脚之间的高度差异:0.005英寸
    - 最大引脚旋转角度:2°

    产品特点和优势


    此连接器具备多个显著优势:
    - 高密度:能够在一个较小的空间内安装更多的连接点,提高空间利用率。
    - 高性能:提供稳定的电气连接,保证信号传输的稳定性和可靠性。
    - 高可靠性:通过严格的质量控制,确保长时间使用下的稳定性能。
    - 灵活性:不同类型的封装方式和电镀选项使得该连接器可以适应不同的应用场景。

    应用案例和使用建议


    - 通信设备:适用于路由器、交换机和其他网络设备的内部连接,确保高速数据传输的稳定性和可靠性。
    - 计算机硬件:适合用于服务器、工作站等高性能计算设备的内部布线,确保高效的数据处理能力。
    - 工业控制系统:适用于各种工业自动化设备的信号传输,确保生产过程的稳定运行。
    使用建议:
    - 在设计时考虑连接器的安装方向和方向性锁定机制,确保正确的安装和稳固的连接。
    - 使用过程中注意避免过度弯曲或扭曲,以防止损坏连接器。

    兼容性和支持


    该连接器可以与大多数标准电子设备兼容。制造商提供详细的使用手册和技术支持服务,确保用户能够充分利用该连接器的功能。同时,还提供了特定的应用场景下的技术支持和故障排除指导。

    常见问题与解决方案


    - 问题1:连接器安装困难。
    - 解决方案:检查连接器和插座的尺寸匹配情况,确保正确插入。
    - 问题2:电气连接不稳定。
    - 解决方案:重新检查电镀选项和接触面,确保良好的电气连接。
    - 问题3:出现物理损伤。
    - 解决方案:根据损坏情况进行更换或修复,并重新进行测试验证。

    总结和推荐


    综合来看,ESHF-1XX-01-X-D-XX-XX-X-XX连接器是一款高性能、高可靠性的电子元器件,适用于多种复杂的应用场景。其高密度、高性能和高可靠性使其成为通信设备、计算机硬件和工业控制系统的理想选择。强烈推荐使用该连接器来满足高性能电子设备的需求。

ESHF-125-01-L-D-SM参数

参数
触头端接 -
针脚数 50pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
长*宽*高 41.91mm(长度)*5.85mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

ESHF-125-01-L-D-SM厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESHF-125-01-L-D-SM数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ESHF-125-01-L-D-SM ESHF-125-01-L-D-SM数据手册

ESHF-125-01-L-D-SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.716 ¥ 56.7502
26+ $ 5.7024 ¥ 48.1853
52+ $ 5.292 ¥ 44.7174
104+ $ 5.0868 ¥ 42.9835
507+ $ 4.032 ¥ 34.0704
1001+ $ 3.738 ¥ 31.5861
2509+ $ 3.15 ¥ 26.6175
库存: 66
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.75
