首页  >  产品百科  >  QTH-090-01-F-D-A-K

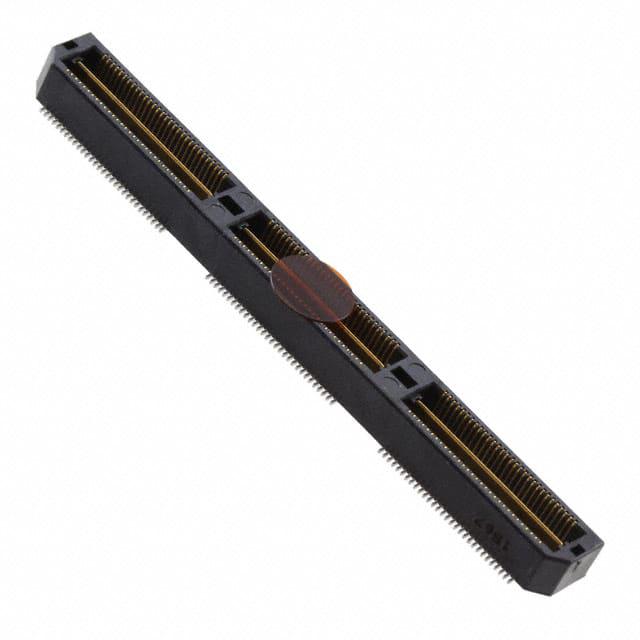

QTH-090-01-F-D-A-K

厂牌: SAMTEC
产品描述: 0.5mm间距180p双排排针, QTH系列, 直角, 表面
供应商型号: 3748282
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-01-F-D-A-K

QTH-090-01-F-D-A-K概述

    电子元器件技术手册解析:QTH-XXX-XX-X-D-XXX-XX-X-XX 双排高密度终端组装
    本文将详细解析由Samtec公司生产的QTH-XXX-XX-X-D-XXX-XX-X-XX双排高密度终端组装的技术手册内容。此产品广泛应用于电路设计和制造领域,特别是在需要高密度连接的应用场景中表现出色。

    1. 产品简介


    QTH-XXX-XX-X-D-XXX-XX-X-XX是专为需要高密度连接的电路设计而开发的产品。其基本功能在于提供多引脚数的连接解决方案,适用于高速数据传输和电源分配。产品主要应用于电信设备、数据中心、工业自动化、医疗设备等领域。

    2. 技术参数


    - 引脚配置:支持-030, -060, -090, -120, -150(每行)
    - 选项1:导电区域镀金(3 µ'', 10 µ'', 30 µ'', 50 µ'');选择性金镀,锡铜尾部
    - 选项2:锁定夹(LC),对齐销(A),扣环(L)
    - 引脚样式:-01至-10多种可选
    - 包装方式:标准托盘、带状和卷装(-090位置最大)、全卷带装(-090位置最大)
    - 材料:绝缘体为LCP UL94V-0,颜色为黑色;终端和接地平面为磷青铜
    - 公差:所有尺寸的公差遵循特定的标准
    - 最大推力:对于-01和-02位置为6盎司,其他为8盎司
    - 最小接地保持力:1磅

    3. 产品特点和优势


    QTH-XXX-XX-X-D-XXX-XX-X-XX具有多项独特的优势:
    - 高密度连接:单个单元可以支持多达150个引脚,满足复杂电路的需求。
    - 灵活的选项:提供了多种镀层和结构选项,以适应不同应用场景。
    - 可靠的机械强度:最小接地保持力达到1磅,确保长期使用的稳定性。
    - 广泛的兼容性:适合多种应用场合,从电信到工业自动化。

    4. 应用案例和使用建议


    应用场景:
    - 在高速通信系统中,实现信号和电源的有效传输。
    - 在大型数据中心中,用于机柜间的高速互联。
    使用建议:
    - 确保正确的镀层选择,以符合应用的电气要求。
    - 考虑锁定夹(LC)和对齐销(A)的配合使用,增强装配时的精确度和可靠性。
    - 注意托盘和带状包装的区别,根据具体应用需求选择合适的包装方式。

    5. 兼容性和支持


    QTH-XXX-XX-X-D-XXX-XX-X-XX与同类产品如QSH-D-GP具有良好的兼容性,但不能与QSH-D-RA-GP组合使用。厂商提供全面的技术支持和售后服务,以确保用户能够充分利用产品的全部功能。

    6. 常见问题与解决方案


    - 问题:如何正确安装对齐销?
    - 解决方案:参照技术手册中的图示进行操作,确保销子正确插入指定位置。

    - 问题:最小接地保持力未达到标准怎么办?
    - 解决方案:检查所选材质是否符合要求,确认安装过程无误,必要时联系厂商技术支持。

    7. 总结和推荐


    QTH-XXX-XX-X-D-XXX-XX-X-XX凭借其出色的性能和灵活性,在高密度连接应用中表现优异。特别是针对复杂和高性能的应用场景,该产品无疑是一个值得信赖的选择。无论是电信、数据中心还是工业自动化领域,它都能展现出卓越的性能和可靠性。因此,强烈推荐该产品用于相关项目的设计与实施。
    以上是对QTH-XXX-XX-X-D-XXX-XX-X-XX双排高密度终端组装的详细技术手册解析,希望对您了解和使用该产品有所帮助。

QTH-090-01-F-D-A-K参数

参数
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 180pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-090-01-F-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-01-F-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-090-01-F-D-A-K QTH-090-01-F-D-A-K数据手册

QTH-090-01-F-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
