QMS-052-09.75-SL-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 104pin 14mm,16mm 9.35mm 250nm 金 SMD,P=0.64mm 贴片安装
供应商型号: 200-QMS05209.75SLDA
供应商: Mouser
标准整包数: 1

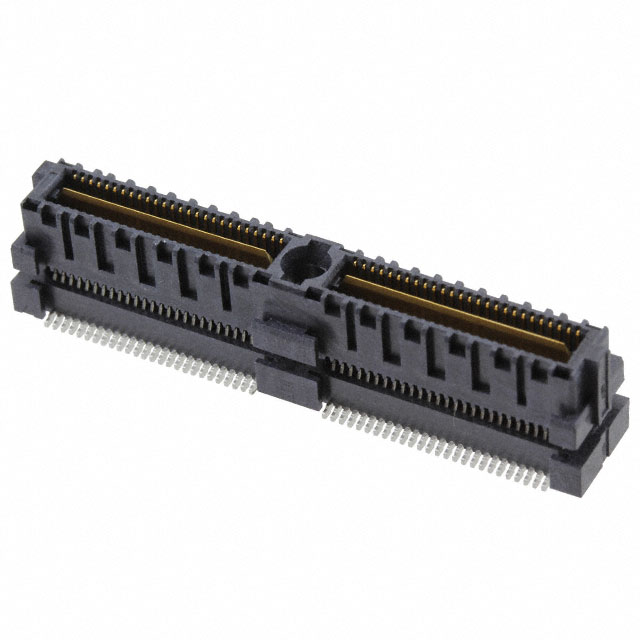

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-052-09.75-SL-D-A

QMS-052-09.75-SL-D-A概述


    产品简介


    本产品是来自Samtec公司的高性能电子元器件,主要用于连接解决方案。该系列产品主要由信号、电源和射频(RF)三种类型的引脚组成,广泛应用于电信、工业控制、计算机及消费电子产品等领域。本产品设计具有高度灵活性和兼容性,能够满足不同应用场景的需求。

    技术参数


    - 尺寸和公差:产品尺寸单位为英寸,如需要更精确的尺寸,可参阅详细图纸。
    - 位置数:可选位置数包括-026, -052, -078, -104, 和 -130。
    - 板厚规格:-PC4, -PC8, -PT4, -PT8分别对应不同的板厚要求。
    - 插针选项:包含-05.75, -06.75, -09.75等不同长度的引脚。
    - 射频插针:支持1个RF插针(-RF1)或2个RF插针(-RF2)每端。
    - 终端处理:多种终端处理方式可供选择,如金电镀、金镍锡电镀等,以适应不同的环境需求。

    产品特点和优势


    1. 高密度设计:允许在有限的空间内实现更多连接点,提高系统集成度。
    2. 多样化选择:提供多种引脚配置,可根据具体需求定制,提高应用灵活性。
    3. 可靠性:经过严格的机械和电气测试,确保在各种工作条件下都能保持稳定性能。
    4. 易用性:多种包装选项便于运输和安装,同时提供详细的使用说明和图形化设计文档。

    应用案例和使用建议


    应用案例:本产品被广泛应用于高速通信设备、医疗仪器、机器人控制系统等需要高密度连接的应用场景中。
    使用建议:
    - 在使用前仔细检查引脚配置,确保与应用需求相符。
    - 针对不同应用场景,可以选择不同的引脚长度和镀层以达到最佳效果。
    - 确保安装过程遵循正确的操作指南,避免损坏引脚结构。

    兼容性和支持


    本产品与市场上主流的连接器标准兼容,易于与其他电子元件或设备集成。Samtec公司提供了详尽的技术支持和售后服务,包括但不限于使用咨询、故障排除等服务。

    常见问题与解决方案


    1. 问题:如何确定适合的应用程序的正确引脚配置?
    - 解决方案:参考产品手册中的“选项”部分,根据具体应用需求选择合适的引脚配置。

    2. 问题:产品安装过程中出现引脚弯曲的情况怎么办?
    - 解决方案:轻柔操作并参照安装指南进行,必要时可联系技术支持获得专业指导。

    总结和推荐


    综上所述,Samtec公司的这款电子元器件以其独特的设计、优异的性能和广泛的应用领域成为行业内的佼佼者。对于寻求高性能、高可靠性的连接解决方案的工程师和设计师来说,这是一款值得推荐的产品。

QMS-052-09.75-SL-D-A参数

参数
排数 2
触头镀层
板上高度 9.35mm
针脚数 104pin
接合堆叠高度 14mm,16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-052-09.75-SL-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-052-09.75-SL-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMS-052-09.75-SL-D-A QMS-052-09.75-SL-D-A数据手册

QMS-052-09.75-SL-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.8955 ¥ 176.567
10+ $ 18.4788 ¥ 156.1459
25+ $ 17.7984 ¥ 150.3965
48+ $ 17.3232 ¥ 146.381
96+ $ 15.078 ¥ 127.4091
288+ $ 13.2615 ¥ 112.0597
528+ $ 10.563 ¥ 89.2574
库存: 82
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 176.56
