TSW-150-09-G-T

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距150p三排排针, TSW系列, 直角
供应商型号: 2263595
供应商: 海外现货
标准整包数: 1

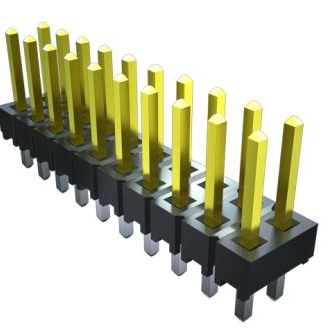

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-150-09-G-T

TSW-150-09-G-T概述


    产品简介


    这款产品是由Samtec公司生产的电子元器件,主要用于电路连接和信号传输。它的核心部分是终端接插件,具有多种配置选项,适用于广泛的电子应用领域,包括通信、计算机、工业自动化以及消费电子等。

    技术参数


    以下是该产品的技术规格和性能参数:
    - 精度要求:
    - 小数点后两位:0.01英寸(0.3毫米)
    - 小数点后三位:0.005英寸(0.13毫米)
    - 小数点后四位:0.0020英寸(0.051毫米)
    - 公差:
    - 除非另有规定,尺寸以英寸为单位。
    - 接触材料:
    - 接触区采用金或锡材料,可选镀层包括光亮锡、金镀层、闪镀金等。
    - 终端布局:
    - 可选择单行、双行或多行配置。
    - 可选直角或弯角安装方式。
    - 锁定机构:
    - 提供锁定片和锁定尾两种方式,以增强稳定性。
    - 兼容性:
    - 适用不同类型的基板材料,如杜邦PBT。

    产品特点和优势


    - 多样化配置:提供多种引脚数和间距选择,满足不同设计需求。
    - 高可靠性:通过精密加工确保连接稳定性和低阻抗。
    - 易于组装:标准化设计简化装配流程,提高生产效率。
    - 广泛的应用范围:适用于各类电子系统,尤其适合需要高频信号传输的应用场合。

    应用案例和使用建议


    - 通信设备:如路由器和交换机,可以使用多排终端接插件来实现高速数据传输。
    - 工业控制:应用于复杂的控制系统中,确保稳定的信号传输。
    - 消费电子:例如智能家电,通过直角终端接插件实现紧凑的设计。
    使用建议:
    - 在组装过程中,注意保持正确的弯曲半径,避免损坏接插件。
    - 根据实际应用场景选择合适的锁紧机制,以保证长期使用中的稳定连接。

    兼容性和支持


    - 兼容性:支持多种基板材料,如杜邦PBT,适用于不同的应用场景。
    - 技术支持:制造商提供了详细的组装指导和售后服务,包括图纸和技术文档,以便于用户进行参考和维护。

    常见问题与解决方案


    - 问题一:终端推力不足。
    - 解决方法:检查装配是否正确,确保达到最小推力要求3磅。
    - 问题二:高度差异过大。
    - 解决方法:调整安装环境,确保在允许的最大高度变化范围内(0.005英寸)。
    - 问题三:接触不稳定。
    - 解决方法:确认选用正确的镀层材料,如金镀层可以提供更稳定的电接触。

    总结和推荐


    该终端接插件以其灵活的配置选项、高可靠性和广泛的应用范围,在众多领域展现出卓越的性能。通过精心设计和严格的质量控制,它能够满足各种严苛的应用要求。因此,强烈推荐在需要高密度连接和信号传输的电子产品中使用此款终端接插件。

TSW-150-09-G-T参数

参数
针脚数 150pin
额定电流 6.3A
颜色 -
类型 Header,Push-Pull
排数 3
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
防护等级 -
长*宽*高 127mm(长度)*7.62mm(高度)
安装方式 通孔安装
包装方式 散装

TSW-150-09-G-T厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-150-09-G-T数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-150-09-G-T TSW-150-09-G-T数据手册

TSW-150-09-G-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
