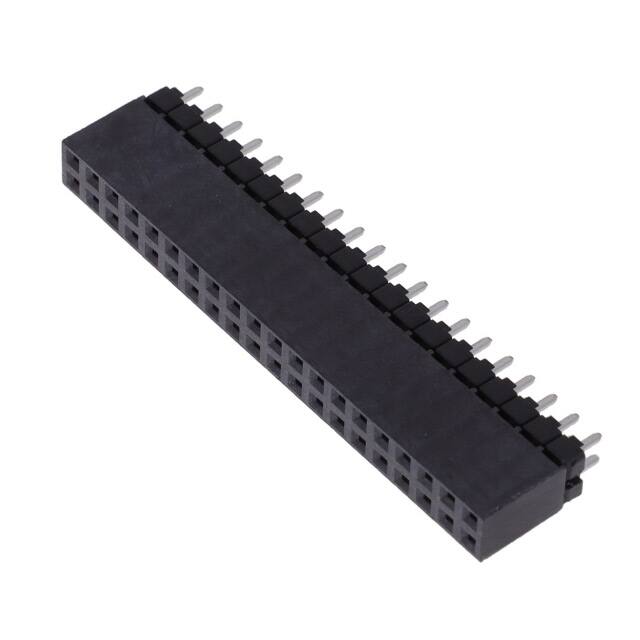

ESW-120-12-T-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距40p双排排母 插座, ESW系列, 垂直, 通孔安装
供应商型号: 200-ESW12012TD
供应商: Mouser
标准整包数: 1

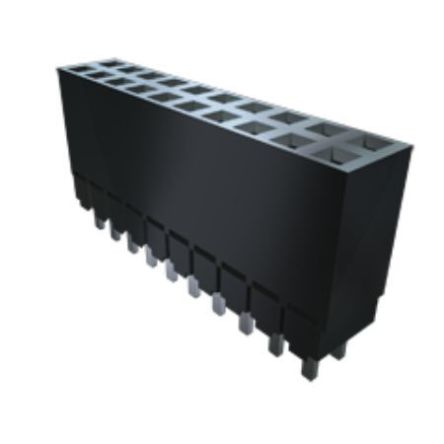

SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESW-120-12-T-D

ESW-120-12-T-D概述


    产品简介


    本产品是Samtec公司生产的电子元器件——ESW系列带状连接器。该产品主要用于需要高密度、高可靠性的电子系统中,如计算机、通信设备、工业控制设备等。ESW系列连接器以其独特的设计和卓越的性能,在各类电子设备中广泛应用。

    技术参数


    - 插针样式:标准插入式(使用C-8-X-X)、低插入式(使用C-17-X-X)
    - 接点样式:
    - 单排(使用SSW-50-S)
    - 双排(使用SSW-50-D)
    - 锁紧选项:-LL(适用于特定位置)
    - 极化选项:指示位置(见图3)
    - 材料:
    - 接触部分:磷青铜
    - 壳体:LCP、PBT、HTN(根据具体型号)
    - 镀层选项:
    - 20μ"选择性金(接触区域)、3μ"选择性金(尾部)
    - 30μ"选择性金(接触区域)、选择性金(尾部)
    - 3μ"选择性金(接触区域)、选择性锡(尾部)
    - 安装方式:插针尾部可焊接
    - 电气特性:
    - 最小接触推力:0.5磅
    - 最大允许弯曲度:0.003英寸/英寸(组装后)
    - 封装尺寸:
    - 触点长度:0.195英寸
    - 触点间隔:0.100英寸
    - 工作环境:
    - 环境温度:-40°C至+85°C
    - 相对湿度:5%至95%

    产品特点和优势


    1. 高可靠性:ESW系列连接器通过严格的测试,确保在各种极端环境下的稳定运行。
    2. 多选项镀层:提供多种镀层选择,以满足不同应用需求。
    3. 紧凑设计:设计紧凑,便于在空间受限的应用环境中使用。
    4. 多排配置:单排或双排配置,适用于不同应用场景。
    5. 耐腐蚀性:采用优质材料,具有优异的耐腐蚀性能。

    应用案例和使用建议


    应用案例:
    - 计算机服务器:ESW系列连接器广泛应用于计算机服务器的背板连接。
    - 通信设备:适用于路由器、交换机等通信设备内部的高密度连接。
    - 工业控制系统:在各种工业自动化控制系统中,提供可靠的信号传输。
    使用建议:
    1. 在安装过程中,确保锁紧选项正确安装,以提高连接器的稳定性。
    2. 选择合适的镀层选项,以适应不同的应用环境和要求。
    3. 定期检查连接器的状态,确保长期稳定的运行。

    兼容性和支持


    - 兼容性:ESW系列连接器与其他同类产品兼容,便于替换或扩展。
    - 技术支持:Samtec公司提供全面的技术支持,包括安装指导、维护服务等。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查镀层选项是否符合应用要求,重新焊接接点。
    2. 问题:安装过程中插针损坏
    - 解决方案:确保正确的安装步骤和工具,避免暴力操作。
    3. 问题:环境适应性差
    - 解决方案:根据环境条件选择合适的镀层和材料。

    总结和推荐


    ESW系列带状连接器凭借其卓越的可靠性、多功能性和灵活性,成为市场上一款优秀的电子元器件产品。其多选项镀层、高稳定性及广泛的适用范围使其在市场上具备强大的竞争力。强烈推荐在高密度、高可靠性要求的电子系统中使用ESW系列连接器。

ESW-120-12-T-D参数

参数
颜色 黑色
类型 Elevated Socket,Push-Pull
触头镀层 - 配接
针脚数 40pin
额定电流 5.2A
间距-配接 2.54mm
排数 2
触头镀层厚度 - 配接 -
防护等级 -
长*宽*高 51.31mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
