GRF1-P-C-04-1000-C1-S-S

产品分类: 同轴线缆
厂牌: SAMTEC
产品描述:
供应商型号: SAM10883-ND
供应商: Digi-Key
标准整包数: 1

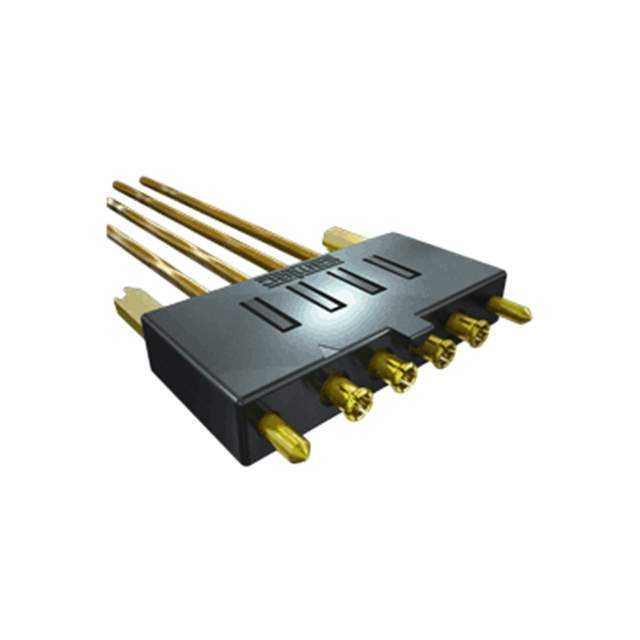

SAMTEC 同轴线缆 GRF1-P-C-04-1000-C1-S-S

GRF1-P-C-04-1000-C1-S-S概述

    # 产品概述:GRFX-P-C 系列射频同轴电缆组件

    产品简介


    GRFX-P-C 系列射频同轴电缆组件是由SAMTEC公司设计和制造的高可靠性产品。它广泛应用于射频通信系统、卫星通信系统、雷达系统以及其他需要高稳定性和低损耗传输的应用场合。该系列包括多种阻抗规格(如50欧姆和75欧姆),并提供单端和双端配置,以适应不同的应用需求。

    技术参数


    尺寸与长度
    - 主体长度:4.19mm(0.165英寸)
    - 参考长度:28.58mm(1.125英寸)
    - 位置数:可扩展,每个位置增加5.00mm(0.197英寸)
    阻抗与接触材料
    - 阻抗:50Ω(GRF1系列) / 75Ω(GRF7系列)
    - 中心触点镀层:30µ”金(标准)/ 10µ”金(GF选项)
    - 外接触镀层:3µ”金
    - 剩余部分镀层:100µ”镍
    电缆类型与长度
    - C1:使用RG316同轴电缆
    - CA2:使用RG178同轴电缆
    - CA3:使用RG179同轴电缆
    - C12:使用TCF-3075F-01-01同轴电缆
    - CS5:使用MWC-2550-01同轴电缆
    - 电缆长度:8.89mm(0.350英寸)至1000mm不等
    工作环境
    - 温度范围:-40°C到+85°C
    - 湿度范围:最大95%相对湿度

    产品特点和优势


    1. 高稳定性:采用优质材料和严格的制造工艺,确保长期使用下的稳定性和可靠性。
    2. 低损耗传输:低损耗的同轴电缆设计,适合于要求传输质量高的应用场景。
    3. 灵活配置:提供单端和双端配置选项,满足不同系统的集成需求。
    4. 易于安装与维护:提供详细的安装说明和工具,简化安装过程,降低维护成本。

    应用案例和使用建议


    应用案例
    GRFX-P-C系列广泛应用于以下领域:
    - 卫星通信系统:用于地面站和卫星之间的信号传输。
    - 雷达系统:用于发射和接收高频率雷达信号。
    - 无线通信基站:提供可靠的射频信号传输通道。
    使用建议
    - 在组装时务必使用指定的工具(如CAT-EX-GRF1-01移除工具),以避免损坏电缆。
    - 检查所有连接器是否已完全插入,并且接触良好。
    - 定期检查和测试组装好的电缆组件,确保其正常运行。

    兼容性和支持


    - GRFX-P-C系列与标准的50Ω或75Ω射频系统兼容。
    - SAMTEC公司提供详尽的技术支持和售后服务,包括使用指南、故障排查以及快速响应客户咨询。

    常见问题与解决方案


    1. 问题:电缆组件松动或脱落。
    - 解决方案:检查螺丝是否拧紧,并使用规定的扭矩值(2-4 IN-OZ)进行调整。
    2. 问题:信号传输质量下降。
    - 解决方案:确认电缆长度不超过1000mm,更换较长的电缆为指定型号。
    3. 问题:电缆不易拆卸。
    - 解决方案:使用指定的移除工具,轻轻拉出电缆。

    总结和推荐


    GRFX-P-C系列射频同轴电缆组件是一款高性能、可靠的产品,适用于各种高要求的射频通信系统。其独特的特点和优势使其在市场上具有较高的竞争力。我们强烈推荐使用该系列产品,特别是在需要高稳定性和低损耗传输的应用环境中。

GRF1-P-C-04-1000-C1-S-S参数

参数
零件状态 在售
包装方式 散装

GRF1-P-C-04-1000-C1-S-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

GRF1-P-C-04-1000-C1-S-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 同轴线缆 SAMTEC GRF1-P-C-04-1000-C1-S-S GRF1-P-C-04-1000-C1-S-S数据手册

GRF1-P-C-04-1000-C1-S-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 51.012 ¥ 426.9067
10+ $ 43.3628 ¥ 362.8924
25+ $ 40.649 ¥ 340.1815
50+ $ 39.836 ¥ 333.3771
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 426.9
