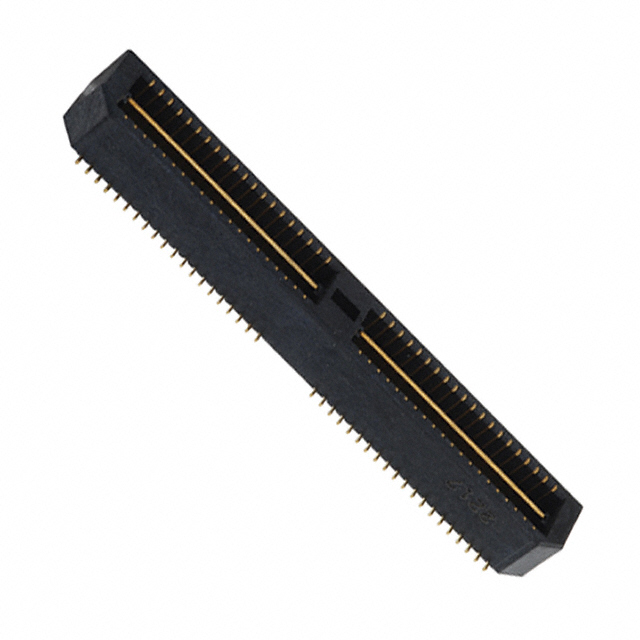

QTE-040-02-L-D-A-K

厂牌: SAMTEC
产品描述: 0.8mm间距80p双排排针, QTE系列, 直角, 表面
供应商型号: 200-QTE04002LDAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-02-L-D-A-K

QTE-040-02-L-D-A-K概述

    电子元器件产品技术手册

    产品简介


    本产品为一种高性能双排高密度终端组装件,型号为QTE-XXX-XX-XXX-D-XXX-X-XX,由美国SAMTEC公司设计并制造。此组件主要用于各类高密度连接需求,广泛应用于计算机、通信设备、工业自动化等领域。其结构紧凑,采用磷青铜材料制成,具有出色的电气特性和机械稳定性。

    技术参数


    - 产品型号:QTE-XXX-XX-XXX-D-XXX-X-XX
    - 材料:绝缘体为LCP,UL94V-0等级;终端及接地平面为磷青铜
    - 引脚配置:最多可达100个位置,支持020、040、060、080、100(每行)
    - 选项:提供多种选项,如锁定夹(-LC)、导轨(-GP)、螺钉固定(-SD)、摩擦锁(-FL)等
    - 引脚样式:可选多种引脚长度
    - 包装方式:托盘(-BLANK),带卷与托盘(-TR),满卷带卷(-FR)

    产品特点和优势


    - 高密度集成:最大支持100个位置,适用于高密度连接需求
    - 优良材质:磷青铜终端及接地平面,具有良好的耐久性和导电性
    - 多功能配置:提供多种选项以适应不同应用场景
    - 高精度加工:关键尺寸公差控制严格,确保高可靠性

    应用案例和使用建议


    本产品常用于高性能计算系统、数据中心交换机等设备中。例如,在一个大型数据中心的应用中,需要在一个小空间内实现多个信号通道的连接。QTE-XXX-XX-XXX-D-XXX-X-XX组件通过多排高密度设计,有效地解决了这一问题,减少了占用空间,提高了系统的稳定性和可靠性。
    使用建议:
    - 环境选择:由于其高密度特性,使用时应确保良好的散热环境,避免过热导致性能下降
    - 安装注意事项:根据具体应用需求选择合适的配置选项(如锁定夹、导轨等),确保正确安装和长期稳定运行

    兼容性和支持


    本产品兼容SAMTEC公司的其他系列组件,确保了整体系统的兼容性和互换性。SAMTEC公司提供了全面的技术支持和售后服务,包括产品咨询、故障排查等。

    常见问题与解决方案


    - 问题:引脚接触不良
    - 解决方案:检查安装过程中是否有异物进入引脚区域,确保清洁无污垢后重新安装
    - 问题:锁定夹无法正常工作
    - 解决方案:确认是否正确选择了锁定夹选项(-LC),并按照手册指导正确安装

    总结和推荐


    综上所述,QTE-XXX-XX-XXX-D-XXX-X-XX组件凭借其高密度集成、优良材质和多功能配置等优势,在众多高要求的应用场景中表现出色。我们强烈推荐此产品给寻求高性能连接解决方案的客户。

QTE-040-02-L-D-A-K参数

参数
排数 2
触头镀层
板上高度 7.26mm
针脚数 80pin
接合堆叠高度 8mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-040-02-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-02-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-02-L-D-A-K QTE-040-02-L-D-A-K数据手册
