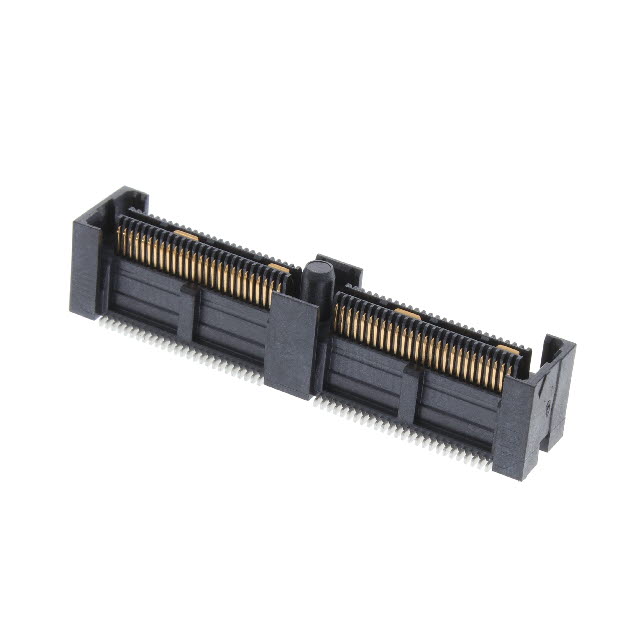

QFS-052-06.25-SL-D-A-P-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 640μm 2 104pin 12mm,13mm,16mm 9.04mm 250nm 金 SMD,P=0.64mm 贴片安装 43.7mm(长度)*8.13mm(高度)
供应商型号: 3726248
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-052-06.25-SL-D-A-P-TR

QFS-052-06.25-SL-D-A-P-TR概述

    电子元器件产品技术手册:QFS-系列连接器

    产品简介


    QFS系列连接器是由Samtec公司生产的高密度电镀金接触点的连接器。这些连接器广泛应用于通信、工业自动化、医疗设备及汽车电子等领域。它们的特点在于结构紧凑、接触可靠性高、可承受多种恶劣的工作环境。

    技术参数


    - 尺寸与公差:
    - 每个位置间隔(EQ SPACE)为0.7874英寸(20.000毫米)。
    - 联接器长度(包括引脚)为1.075英寸(2.731厘米)。
    - 安装孔间距为0.8400英寸(21.336毫米)。
    - 接触到接触的最大偏差为0.002英寸(0.05毫米)。
    - 电气特性:
    - 工作电压:最高可承受100V直流电压。
    - 最大电流:信号端最大电流为0.5安培,电源端最大电流为1.0安培。
    - 绝缘电阻:大于100兆欧姆。
    - 接触电阻:小于10毫欧姆。
    - 工作环境:
    - 温度范围:-40°C至+125°C。
    - 湿度范围:0%至相对湿度100%。


    产品特点和优势


    QFS系列连接器采用独特的双排设计,大大提高了空间利用率。此外,它们具有高度可靠的电镀金接触点,确保了长期稳定性和耐久性。连接器还支持多种插拔选项,如功率插头、射频插头和接地端子,能够满足不同应用场景的需求。

    应用案例和使用建议


    - 通信行业:适用于光纤通信系统,提高数据传输速度和稳定性。
    - 工业自动化:在自动控制和机器人技术中,确保高效且稳定的电力和信号传输。
    - 医疗设备:连接器必须符合严格的医疗标准,确保高度的安全性和可靠性。
    使用建议:
    - 在高温环境中使用时,注意监测连接器的温度以防止过热。
    - 定期进行检查和清洁,确保长期稳定运行。

    兼容性和支持


    QFS系列连接器支持多种引脚布局和包装方式,可以根据客户需求定制。Samtec公司提供了详细的技术支持和售后服务,包括但不限于产品培训和技术咨询。

    常见问题与解决方案


    - 问题1:接触不良。
    - 解决办法:检查接触点是否有污垢或损坏,必要时更换。
    - 问题2:安装困难。
    - 解决办法:确认安装孔位准确无误,遵循安装指导书操作。
    - 问题3:过热现象。
    - 解决办法:增加散热措施,如使用散热片或冷却风扇。

    总结和推荐


    QFS系列连接器以其高可靠性和多样化的设计在市场上表现出色。无论是通信设备还是工业自动化系统,它都能提供卓越的性能和稳定性。因此,我强烈推荐这款产品用于需要高密度连接的应用场景。

QFS-052-06.25-SL-D-A-P-TR参数

参数
接合堆叠高度 12mm,13mm,16mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 9.04mm
针脚数 104pin
长*宽*高 43.7mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
