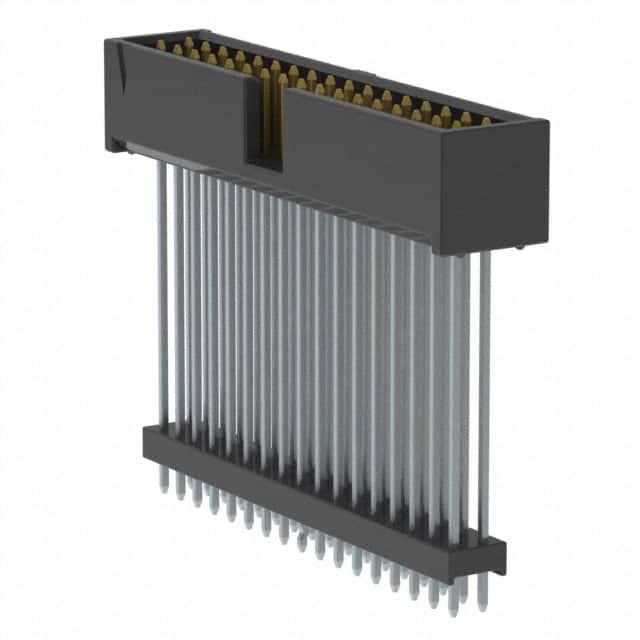

ZSS-117-09-L-D-1340-LL

厂牌: SAMTEC
产品描述: 34pin 2.54mm 2 2.54mm Elevated,Header,Push-Pull 3A 250nm 金 通孔安装
供应商型号: 200-ZSS11709LD1340LL
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 ZSS-117-09-L-D-1340-LL

ZSS-117-09-L-D-1340-LL概述

    电子元器件产品技术手册



    产品简介



    本手册介绍的产品为(2.54 mm).100英寸TSS、HTSS、ZSS系列连接器。该系列连接器适用于多种电子设备中的电路板连接,提供可靠且高性能的电气和机械连接。具体型号包括ZSS–113–03–L–D–0735、HTSS–125–01–L–DV等。这些连接器广泛应用于通信设备、工业控制、汽车电子等领域,是现代电子系统中不可或缺的组件。


    技术参数



    以下是此系列连接器的主要技术规格:

    - 插针间距:2.54 mm (.100英寸)
    - 插针直径:0.64 mm (.025平方英寸)
    - 操作温度范围:
    - 金镀层:-55°C 至 +125°C
    - 锡镀层:-55°C 至 +105°C
    - 绝缘材料:
    - TSS, ZSS:黑色玻璃填充聚酯
    - HTSS:自然PCT
    - 绝缘电阻:≥ 5000 MΩ
    - 终端材料:磷青铜
    - 镀层:Au(金)或Sn(锡)覆盖50 μ" (1.27 μm) Ni(镍)
    - 耐压:1000 VRMS
    - 阻燃等级:UL 94V-O
    - RoHS合规性:符合
    - 公差:(0.15 mm) .006"最大(表面贴装)


    产品特点和优势



    - 高强度绝缘材料:确保电气性能稳定,能够在严苛环境下保持长期可靠性。
    - 广泛的温度适应性:能够承受极低至极高温度,适用于各种恶劣的工作环境。
    - 高绝缘电阻:防止电流泄露,提高系统的安全性和稳定性。
    - 多种镀层选择:根据具体需求提供金或锡镀层,提升连接器的防腐蚀能力和使用寿命。
    - 机械结构稳定:设计合理,便于安装和维护,具有较高的机械强度和抗振动能力。


    应用案例和使用建议



    该系列连接器常用于通信设备、工业控制系统、汽车电子等多个领域。例如,在车载信息系统中,这些连接器能够可靠地传输高速信号,确保车辆的安全运行。在通信基站中,这些连接器可用于电力和信号线缆的连接,以实现高效的数据传输。

    使用建议:
    1. 环境温度控制:确保连接器处于规定的工作温度范围内,避免过热或低温导致性能下降。
    2. 正确的安装方式:严格按照制造商的安装指南进行安装,避免错误的安装方式造成损坏。
    3. 定期检查和维护:在使用过程中定期检查连接器的状态,确保其正常运行。


    兼容性和支持



    该系列产品可与多种类型的连接器匹配,如SSW、SSQ、ESW、ESQ等。同时,Samtec公司提供了全面的技术支持和服务,用户可以通过联系ipg@samtec.com获取更多信息和支持。


    常见问题与解决方案



    1. 问题:连接器接触不良
    - 解决方案:检查插针和插座是否清洁,必要时更换连接器。
    2. 问题:温度过高导致性能下降
    - 解决方案:确认使用环境的温度在允许范围内,必要时采取散热措施。
    3. 问题:插拔力过大
    - 解决方案:确认安装方式正确,避免过度用力。


    总结和推荐



    综上所述,(2.54 mm).100英寸TSS、HTSS、ZSS系列连接器凭借其出色的电气性能、稳定的机械结构和广泛的适用性,成为众多行业中的理想选择。特别适合需要高度可靠性的电子设备。强烈推荐在各类工业应用中使用这些连接器,以确保系统的长期稳定运行。

    ---

    此文章基于所提供的数据表内容进行了整理和编写,涵盖了产品的基本介绍、技术参数、产品特点、应用案例、兼容性、常见问题及其解决方案等内容,希望对读者理解和使用该系列连接器有所帮助。

ZSS-117-09-L-D-1340-LL参数

参数
针脚数 34pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 250nm
颜色 -
类型 Elevated,Header,Push-Pull
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ZSS-117-09-L-D-1340-LL厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZSS-117-09-L-D-1340-LL数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC ZSS-117-09-L-D-1340-LL ZSS-117-09-L-D-1340-LL数据手册

ZSS-117-09-L-D-1340-LL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1295 ¥ 51.7943
25+ $ 5.2056 ¥ 43.9873
50+ $ 4.8384 ¥ 40.8845
100+ $ 4.6008 ¥ 38.8768
500+ $ 3.507 ¥ 29.6342
1000+ $ 3.1815 ¥ 26.8837
2500+ $ 2.5305 ¥ 21.3827
