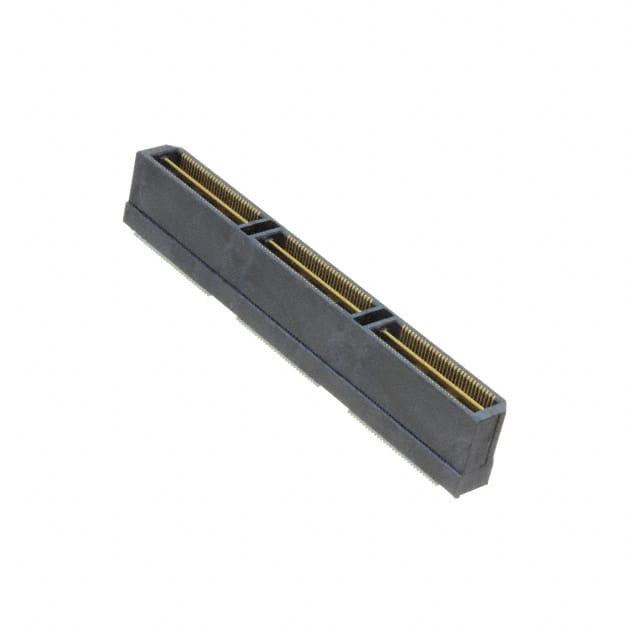

QTH-090-03-L-D-A-K-TR

厂牌: SAMTEC
产品描述: 焊盘 500μm 2 180pin SMD,P=0.5mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 612-QTH-090-03-L-D-A-K-TR-ND
供应商: Digi-Key
标准整包数: 150
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTH-090-03-L-D-A-K-TR

QTH-090-03-L-D-A-K-TR概述

    电子元器件技术手册解析:双排高密度终端组件
    本篇文档将详细介绍一款由Samtec公司生产的电子元器件——双排高密度终端组件(Double Row High Density Terminal Assembly)。这款元器件因其高性能、多功能及广泛的适用性,在电子工程领域内受到了广泛关注。

    1. 产品简介


    该双排高密度终端组件主要用于高密度连接器设计,能够提供高达每行150个位置的连接选项。它广泛应用于通信、工业自动化、航空航天等领域,特别适用于需要紧凑布局且性能稳定的应用场景。

    2. 技术参数


    - 引脚规格: 支持-030至-150位置(每行);
    - 包装选择: 支持标准包装、聚酰亚胺薄膜垫片包装以及带状卷盘包装;
    - 安装选项: 可选锁紧夹具、摩擦锁、定位销和导向柱;
    - 表面处理: 可选3 µ"选择性金镀、10 µ"选择性金镀、30 µ"金镀和50 µ"选择性金镀;
    - 封装材料: 绝缘材料为UL94V-0等级的LCP,黑色;端子和接地平面采用磷青铜;
    - 环境适应性: 工作温度范围:-40°C到+85°C;
    - 其他参数: 最小拔出力6盎司(-01和-02型),最小接地平面保持力1磅。

    3. 产品特点和优势


    - 高密度连接:提供高达每行150个位置的选择,极大提高了空间利用率。
    - 多种安装选项:支持锁紧夹具、摩擦锁、定位销和导向柱等多种安装方式,增强了稳定性。
    - 丰富的表面处理选择:提供不同厚度的金镀层和选择性金镀,满足不同应用场景下的耐腐蚀需求。
    - 广泛的兼容性:可与特定型号的QSH系列组件配合使用,提高系统的整体可靠性。

    4. 应用案例和使用建议


    这款双排高密度终端组件特别适合于需要高密度连接的紧凑布局场合,例如通信设备的内部布线、工业控制系统的信号传输等。在使用时,建议根据具体的应用场景选择合适的引脚数量、安装选项和表面处理方式,以确保最佳性能和长期可靠性。

    5. 兼容性和支持


    - 兼容性: 可与QSH-D-GP系列组件兼容,但不兼容带有QSH-D-RA-GP选项的组件。
    - 支持服务: Samtec公司提供了详尽的技术支持文档和售后支持服务,用户可以在其官方网站上查找相关信息。

    6. 常见问题与解决方案


    - 问题一: 最小拔出力不达标。
    - 解决方法: 检查安装过程中是否存在错误操作,如安装方向不正确、固定不牢等。必要时重新安装。

    - 问题二: 连接不稳定。
    - 解决方法: 确认所选的安装选项是否合适,如未选用摩擦锁或锁紧夹具等增强稳定性的配件。检查连接部分是否有损坏或老化现象。

    7. 总结和推荐


    综上所述,这款双排高密度终端组件以其高密度连接、多种安装选项、丰富的表面处理选择以及良好的兼容性,在各种严苛环境下表现出色。对于寻求高可靠性连接解决方案的设计工程师来说,这是一款值得考虑的产品。因此,我们强烈推荐使用此款终端组件,特别是在对空间利用率和连接稳定性有严格要求的应用场合。

QTH-090-03-L-D-A-K-TR参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 180pin
触头镀层 - 柱(配接) -
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-090-03-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-03-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTH-090-03-L-D-A-K-TR QTH-090-03-L-D-A-K-TR数据手册

QTH-090-03-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 10.6913 ¥ 89.4726
300+ $ 10.5664 ¥ 88.4278
750+ $ 10.4312 ¥ 87.2964
库存: 300
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 13420.89
