首页  >  产品百科  >  TSW-103-24-G-S

TSW-103-24-G-S

厂牌: SAMTEC
产品描述: 2.54mm间距3p单排排针, TSW系列
供应商型号: 200-TSW10324GS
供应商: Mouser
标准整包数: 1

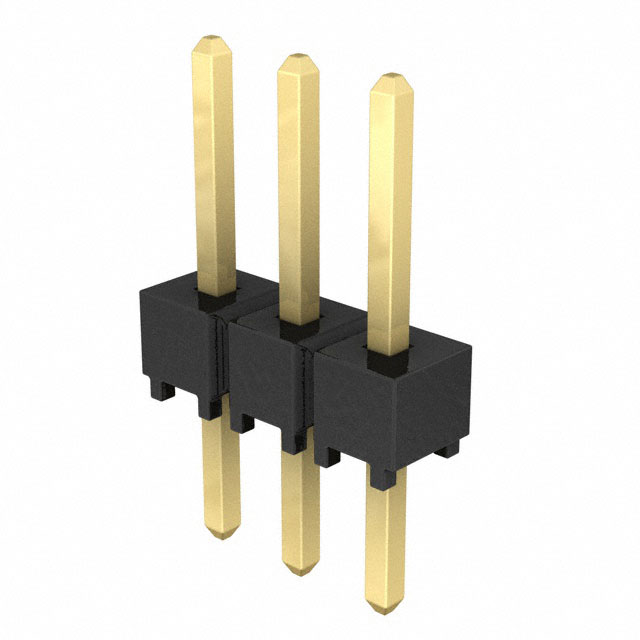

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-103-24-G-S

TSW-103-24-G-S概述


    产品简介


    产品名称: TSW系列电子元器件
    产品类型: 连接器终端组装品
    主要功能: TSW系列连接器主要用于实现电连接,具备高密度布线和优异的电气性能。它们广泛应用于电信、计算机、工业控制等领域,能够满足不同设备对高速传输和稳定连接的需求。
    应用领域: 电信设备、计算机网络、工业自动化、医疗设备等。

    技术参数


    | 参数 | 值 |

    | 尺寸精度 | 0.01英寸(0.254mm) |
    | 角度误差 | ±0.3度 |
    | 公差 | 除非另有说明 |
    | 电气特性 | 见表2 |
    | 工作环境温度 | -40°C至+85°C |
    | 电气绝缘电阻 | ≥1000MΩ |
    | 耐压强度 | ≥1000Vrms |
    | 终端间距 | 0.100英寸(2.54mm) |

    产品特点和优势


    - 高精度尺寸和角度控制: TSW系列连接器采用精密制造工艺,确保每根针脚的长度和角度误差控制在严格范围内,提高了设备连接的可靠性。

    - 多样化镀层选择: 提供多种镀层选项,如金、锡铅合金等,以满足不同应用环境下的耐久性和导电性需求。

    - 高密度设计: 通过优化空间布局,能够在有限的空间内提供更多的连接点,适合需要密集布线的应用场合。

    - 优良的电气性能: 低接触电阻和高耐压强度确保了信号传输的稳定性和安全性。

    - 良好的环境适应性: 宽泛的工作温度范围使其适用于各种恶劣环境。

    应用案例和使用建议


    应用案例: TSW系列连接器在电信基站中用于传输高速数据流,确保基站间的通信稳定性;在工业控制领域,作为机器间数据交换的接口,保证生产线的高效运行。
    使用建议:
    - 确保连接器安装时无尘、无油污,避免影响电气性能。
    - 高温环境下使用时,应考虑散热措施,防止过热损坏。
    - 为了提高连接可靠性,可定期检查连接器插拔情况,及时更换磨损部件。

    兼容性和支持


    TSW系列连接器支持与多种标准插头配套使用,确保了良好的互换性。此外,Samtec公司提供了详尽的技术文档和客户支持服务,为用户提供全方位保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查插针是否弯曲变形;尝试润滑剂润滑插针 |
    | 接触电阻过高 | 清洁或更换连接器端子 |
    | 电气性能不稳定 | 检查是否有松动或不良连接 |

    总结和推荐


    总体评价: TSW系列连接器凭借其高精度尺寸控制、多样化镀层选择和优良的电气性能,在众多应用场景中表现出色。它不仅能有效提升设备的整体性能,还拥有广泛的适用性。
    推荐理由: 对于需要高密度布线且对连接可靠性有严格要求的应用场景,TSW系列连接器是一个值得推荐的选择。无论是工业控制还是电信通信领域,它都能发挥重要作用。

TSW-103-24-G-S参数

参数
类型 Header,Push-Pull
间距-配接 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
防护等级 -
针脚数 3pin
颜色 黑色
额定电流 6.3A
排数 1
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TSW-103-24-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-103-24-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-103-24-G-S TSW-103-24-G-S数据手册

TSW-103-24-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.552 ¥ 4.6644
50+ $ 0.4255 ¥ 3.5955
100+ $ 0.33 ¥ 2.7885
500+ $ 0.27 ¥ 2.2815
1000+ $ 0.2052 ¥ 1.7339
2000+ $ 0.1836 ¥ 1.5514
5000+ $ 0.1296 ¥ 1.0951
库存: 1700
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.66
