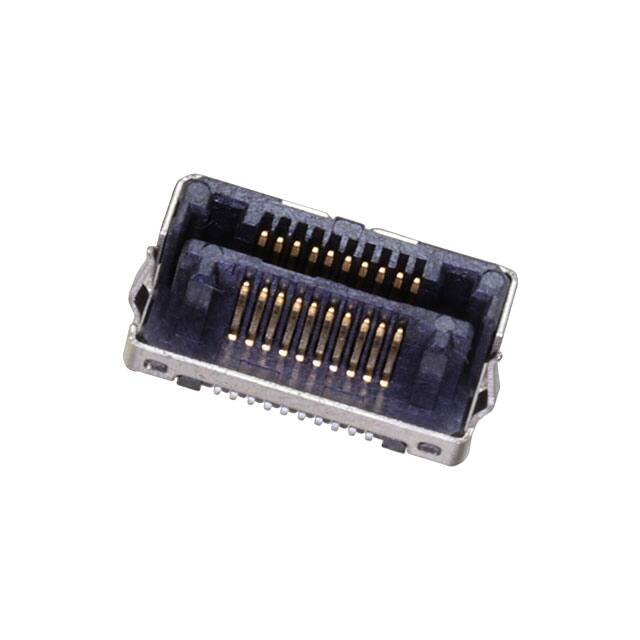

LSHM-110-02.5-L-DV-A-S-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距20p双排排针, LSHM系列, 垂直, 表面
供应商型号: 3664733
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) LSHM-110-02.5-L-DV-A-S-TR

LSHM-110-02.5-L-DV-A-S-TR概述

    电子元器件产品技术手册:LSHM-1XX-XX.X-XXX-DV-A-X-X-XX

    1. 产品简介


    LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 是一种垂直插拔连接器,适用于多种电子设备和系统。它具有高可靠性、紧凑设计和多样化的尾部选项,广泛应用于通信设备、工业自动化、计算机外围设备及医疗电子设备等领域。

    2. 技术参数


    - 位置数量: 05, 10, 20, 30, 40, 50
    - 尾部选项:
    - 长度: -02.5, -03.0, -04.0, -06.0
    - 润滑: -L2.5, -L3.0, -L4.0, -L6.0
    - 电镀规范:
    - 金选择性镀层: 10µ", 3µ", 30µ"
    - 锡铅合金镀层: 90/10 ±5%
    - 包装方式:
    - 带卷包装: -TR
    - 全卷带卷包装: -FR
    - 屏蔽选项:
    - 带屏蔽: S
    - 不带屏蔽: N
    - 其他选项:
    - 聚酰亚胺膜: -K

    3. 产品特点和优势


    - 多样化的位置选项:LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 提供多种位置数量选择,适应不同需求的应用场合。
    - 可定制的尾部选项:不同的长度和润滑选项使得连接器可以灵活适配各种安装需求。
    - 高可靠性的电镀处理:采用金选择性镀层,提高接触面的导电性和抗腐蚀性,确保长期稳定运行。
    - 紧凑的设计:适合空间有限的应用环境,例如便携式设备和小型电路板。
    - 多样化的屏蔽选项:带屏蔽选项能够有效减少电磁干扰,提升系统的整体性能。

    4. 应用案例和使用建议


    - 通信设备:在高密度插接板中使用 LSHM-1XX-XX.X-XXX-DV-A-X-X-XX,提供稳定的信号传输。
    - 工业自动化:用于控制系统的信号接口,确保可靠的连接和抗干扰性能。
    - 医疗电子设备:采用聚酰亚胺膜(-K 选项)增加耐热性和抗化学腐蚀性,适合医疗领域的严苛环境。
    使用建议:
    - 在高振动环境下,建议使用长尾部选项(如 -06.0)以增加稳定性。
    - 对于高密度应用,可考虑采用更多的位置数量(如 40 或 50)以满足更高的连接需求。
    - 使用前请检查屏蔽选项是否符合特定应用的要求,确保电磁兼容性。

    5. 兼容性和支持


    - 兼容性:LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 可与同类规格的连接器配套使用,确保良好的互换性。
    - 支持服务:联系 SAMTEC 客服了解详细的使用指南和技术支持。对于多连接器板级应用,请发送邮件至 IPG@SAMTEC.COM 获取专业建议。

    6. 常见问题与解决方案


    - 问题一: 连接器无法完全插入
    - 解决方案: 确认连接器与插座之间没有损坏,重新对齐后尝试再次插入。
    - 问题二: 接触不良
    - 解决方案: 检查电镀表面是否有污垢或腐蚀,必要时进行清洁或更换新的连接器。
    - 问题三: 引脚断裂
    - 解决方案: 确保插入过程中的操作正确且平稳,避免过度用力。

    7. 总结和推荐


    LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 是一款集多功能、高性能于一体的垂直插拔连接器。其多样化的规格和优越的性能使其在多个行业得到广泛应用。鉴于其可靠的电气特性和广泛的适用范围,强烈推荐用于需要高稳定性和可靠性的应用场景。

LSHM-110-02.5-L-DV-A-S-TR参数

参数
触头镀层
板上高度 3.96mm
针脚数 20pin
接合堆叠高度 5mm,5.5mm,6.5mm,8.5mm
触头镀层厚度 250nm
类型 Hermaphroditic,Non-Gendered,Self Mating
间距 500μm
排数 2
长*宽*高 10.8mm(长度)*4.98mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LSHM-110-02.5-L-DV-A-S-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

LSHM-110-02.5-L-DV-A-S-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC LSHM-110-02.5-L-DV-A-S-TR LSHM-110-02.5-L-DV-A-S-TR数据手册

LSHM-110-02.5-L-DV-A-S-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.388
25+ ¥ 20.9557
50+ ¥ 20.9557
100+ ¥ 20.5815
500+ ¥ 20.2073
750+ ¥ 20.2073
2250+ ¥ 20.2073
4500+ ¥ 20.2073
库存: 72
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.38
