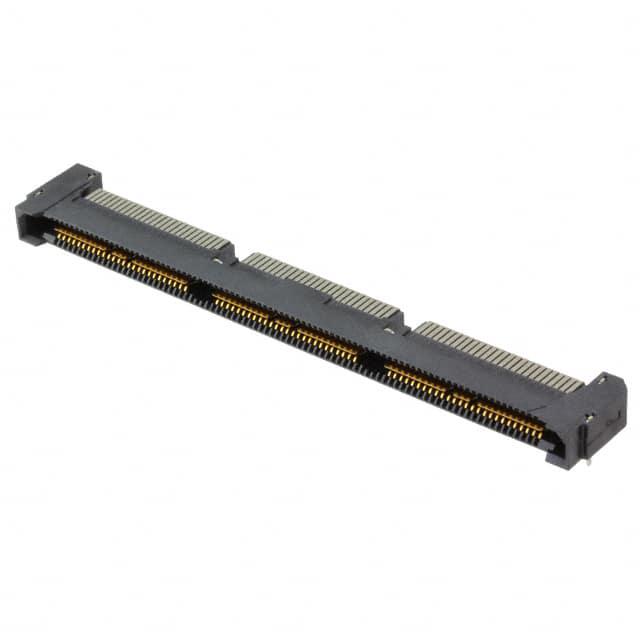

QRF8-078-01-L-RA-GP

厂牌: SAMTEC
产品描述: Array,Female Sockets 800μm 2 156pin 250nm 金 SMD,P=0.8mm,卧贴 贴片安装 80.95mm(长度)
供应商型号: QRF8-078-01-L-RA-GP
供应商: Master
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRF8-078-01-L-RA-GP

QRF8-078-01-L-RA-GP概述

    QRF8-XXX-XX-X-RA-GP-X-XX 技术手册解析

    产品简介


    QRF8-XXX-XX-X-RA-GP-X-XX 是一种由 Samtec 公司生产的8针直角插座组装件。它主要用于高密度电子电路板的设计,为电子产品的接口连接提供稳定可靠的解决方案。该产品广泛应用于计算机、通信设备、工业自动化等领域。

    技术参数


    - 位置数: 每行可配置26、52或78个接触位(-026, -052, -078)。
    - 焊尾引脚样式: -01:1.57mm (.062英寸) 或2.36mm (.093英寸) 板厚。
    - 镀层规范: -S: 30微英寸选择性金在接触区域,锡在尾部;-L: 10微英寸选择性金在接触区域,锡在尾部。
    - 安装选项: -K: 聚酰亚胺薄膜。
    - 包装方式: 空白为托盘(-TR:带卷;-FR:全卷)。
    - 材料: 绝缘材料为LCP UL94V-0黑色,接触材料为磷青铜。
    - 尺寸:
    - 高度:24.80mm (0.976英寸)
    - 宽度:9.79mm (0.385英寸)

    产品特点和优势


    - 高可靠性:独特的设计确保了高可靠性,在严苛环境中仍能保持稳定的电气性能。
    - 兼容性强:与标准PCB和各类接口标准兼容,适用于多种应用场景。
    - 易于安装:采用聚酰亚胺薄膜,提高安装效率和可靠性。
    - 多功能性:可选不同的位置数和镀层规范,适应不同应用需求。

    应用案例和使用建议


    应用案例:
    - 在通信设备中用于连接高频信号线,确保信号传输的稳定性。
    - 工业自动化设备中用于传感器和执行器之间的连接。
    使用建议:
    - 根据应用的具体需求选择合适的位数和镀层规范。
    - 确保安装过程中遵循正确的步骤,以避免损坏。

    兼容性和支持


    - 兼容性: 与各种PCB和接口标准兼容,可与其他Samtec公司生产的同类产品互换。
    - 支持: Samtec公司提供详细的安装指导和技术支持,确保用户能够正确使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查焊接质量和引脚插拔情况,确保所有连接紧固。 |
    | 信号干扰 | 检查屏蔽效果和接地设计,确保屏蔽层有效接地。 |
    | 引脚弯曲 | 调整焊接温度和时间,避免过热导致引脚变形。 |

    总结和推荐


    QRF8-XXX-XX 是一款功能强大且适用范围广的电子元器件,特别适合于需要高可靠性的应用场景。其高可靠性和多功能性使其成为市场上极具竞争力的产品之一。对于寻求高性能电子接口解决方案的用户,我们强烈推荐使用QRF8-XXX-XX。

QRF8-078-01-L-RA-GP参数

参数
触头镀层厚度 250nm
类型 Array,Female Sockets
间距 800μm
排数 2
触头镀层
板上高度 -
针脚数 156pin
接合堆叠高度 -
长*宽*高 80.95mm(长度)
通用封装 SMD,P=0.8mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QRF8-078-01-L-RA-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRF8-078-01-L-RA-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QRF8-078-01-L-RA-GP QRF8-078-01-L-RA-GP数据手册

QRF8-078-01-L-RA-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.168 ¥ 314.813
5+ $ 32.9943 ¥ 274.334
10+ $ 31.61 ¥ 262.8241
25+ $ 29.9768 ¥ 249.1129
50+ $ 27.4722 ¥ 224.97
100+ $ 23.4316 ¥ 191.8811
250+ $ 23.4316 ¥ 191.8811
库存: 105
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 314.81
