首页  >  产品百科  >  BTE-060-04-F-D-A-K-TR

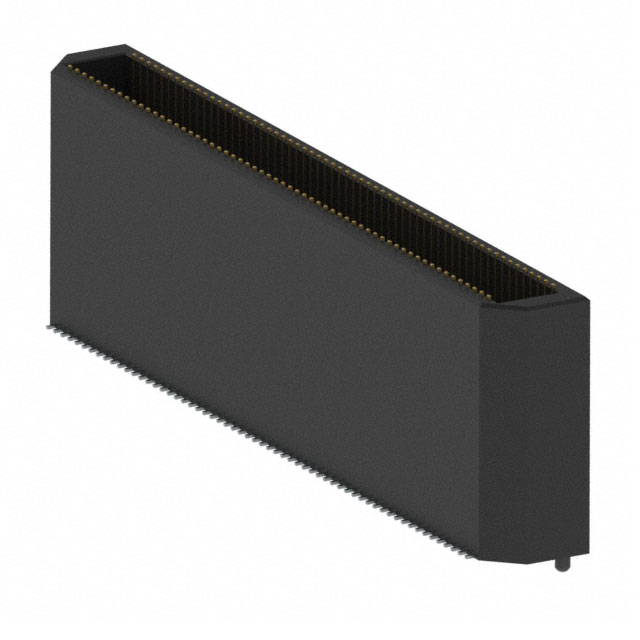

BTE-060-04-F-D-A-K-TR

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 120pin SMD,P=0.8mm 贴片安装 52mm(长度)*7.11mm(高度)
供应商型号: UA-BTE-060-04-F-D-A-K-TR
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) BTE-060-04-F-D-A-K-TR

BTE-060-04-F-D-A-K-TR概述

    电子元器件产品技术手册
    本文将详细介绍一款名为BTE-XXX-XX-D的电子元器件产品,包括其技术参数、产品特点和优势、应用案例及使用建议、兼容性和支持信息,以及常见问题与解决方案。此产品由Samtec Inc.设计制造,具有多种规格选择,适用于广泛的电子工程应用场景。

    产品简介


    BTE-XXX-XX-D是一款由双排引脚组装而成的电子连接器,主要用于电路板间的信号传输。它通过多样的安装选项(如锁定卡扣和对准销)提供了高可靠性连接。主要功能包括:
    - 高密度布线
    - 紧凑型设计
    - 多种引脚配置以满足不同应用场景的需求

    技术参数


    以下是该电子元器件的主要技术参数:
    - 引脚数:可选20, 40, 60, 80, 90, 100, 120个引脚(每行)
    - 引脚间距:0.800 mm
    - 锁定卡扣:提供增强的固定力,防止意外脱落
    - 引脚镀层:3 µ”金接触区+磨砂锡尾(-F),10 µ”金接触区+磨砂锡尾(-L),30 µ”金接触区+3 µ”金尾(-H),50 µ”金接触区+3 µ”金尾(-C)

    产品特点和优势


    BTE-XXX-XX-D具有以下几个显著的优势:
    - 高稳定性:采用高硬度磷青铜材料,确保长期使用的稳定性。
    - 多样化配置:提供多种引脚数量和镀层选项,满足不同用户的定制需求。
    - 易安装性:带有锁定卡扣和对准销,使得安装过程简便且稳固。
    - 环境适应性强:具备UL94V0阻燃等级的LCP绝缘材料,保证在严苛环境下仍能可靠工作。

    应用案例和使用建议


    - 工业自动化设备:可用于机器视觉系统中的传感器连接,保证高效的数据传输。
    - 通信设备:适合作为高速数据传输线路接口,确保信号完整无损。
    - 医疗设备:由于其高稳定性,特别适合应用于生命维持设备中,如监护仪和呼吸机。
    使用建议:
    - 在使用前请仔细检查所有引脚的正确位置和安装方向。
    - 确保插头与插座完全对齐后再进行插入操作,以减少损坏风险。
    - 定期检查连接状态,对于长期运行的设备要关注是否需要更换新的连接器。

    兼容性和支持


    - 兼容性:该产品可以与其他标准规格的电子元器件配合使用,支持不同的安装方式。
    - 支持:Samtec Inc.提供全方位的技术支持服务,包括产品咨询、安装指导及售后维护等。

    常见问题与解决方案


    1. 问题:插入过程中感觉有阻力,导致难以插入。
    - 解决方案:检查连接器是否对准,确保没有倒置或错位。同时确认引脚是否有弯曲或断裂现象。

    2. 问题:长时间使用后,连接可靠性下降。
    - 解决方案:建议定期清洁连接器,并检查是否有磨损或腐蚀迹象。必要时更换新件以保持最佳性能。

    总结和推荐


    总体来看,BTE-XXX-XX-D是一款结构紧凑、性能稳定的电子连接器产品,适用于各种高端应用场景。其多样化配置和优异的环境适应性使其在市场上具有较强的竞争力。因此,我们强烈推荐这款产品给需要高性能连接解决方案的工程师和设计师们。
    请注意,以上内容基于现有资料编写,具体详细信息还需参照Samtec Inc.提供的官方技术手册。

BTE-060-04-F-D-A-K-TR参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 120pin
长*宽*高 52mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BTE-060-04-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BTE-060-04-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC BTE-060-04-F-D-A-K-TR BTE-060-04-F-D-A-K-TR数据手册

BTE-060-04-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
