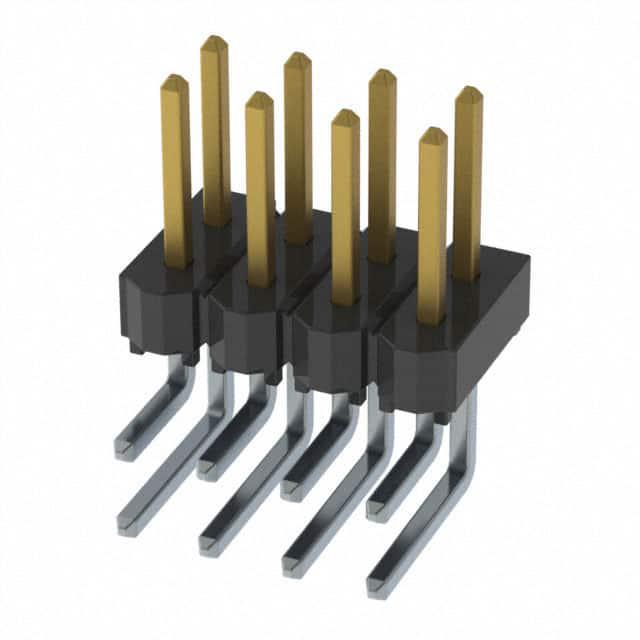

HTSW-104-08-L-D-RA

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 8pin 6.3A 250nm 金 通孔安装 10.16mm(长度)*12.76mm(高度)
供应商型号: 200-HTSW10408LDRA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-104-08-L-D-RA

HTSW-104-08-L-D-RA概述


    产品简介


    HTSW–116–11–G–S 和 HTSW–115–05–L–Q 系列属于 Samtec 的 HTSW 高温带状插座连接器系列,设计用于工业、航空航天、通信和医疗等领域的应用。这些连接器采用直插式或直角安装方式,提供多种针数和间距选择,可适应不同的板对板和线对板需求。

    技术参数


    - 引脚中心距:0.100 英寸(2.54 毫米)或 0.200 英寸(5.08 毫米)
    - 温度范围:金镀层为 -55°C 至 +125°C;锡镀层为 -55°C 至 +105°C
    - 电压等级:550 VAC(与 SSW 相连时),500 VAC(与 BCS 或 ESQ 相连时),450 VAC(与 BCS 或 SSM 相连时,带 -RA/-RE),400 VAC(与 CES 相连时)
    - 电流等级(每针):与 ESW 相连时 5.2 安培,与 SSW 相连时 5.7 安培,与 SLW 相连时 5.2 安培,与 SSQ 相连时 6.3 安培,与 SSM 相连时 5.2 安培,与 BCS 相连时 4.6 安培,与 SNT 相连时 4.3 安培
    - 镀层选项:金(Au)或锡(Sn)覆盖 50 微英寸(1.27 微米)镍(Ni)
    - 绝缘材料:黑色玻璃填充聚酯(TSW)或自然液态晶体聚合物(HTSW)
    - 终端材料:磷青铜

    产品特点和优势


    HTSW 系列连接器以其高可靠性、广泛的工作温度范围和高电压及电流承载能力而著称。这些特性使其特别适合在恶劣环境下的工业自动化和通信系统中使用。其独特的液态晶体聚合物绝缘材料使得连接器具有更好的机械强度和热稳定性,从而延长了使用寿命。此外,金和锡镀层选项提供了额外的抗腐蚀保护,确保在不同环境下长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 工业控制系统中用于传感器和执行器的信号传输
    - 航空航天中的精密测量设备,需要在极端环境下保持稳定连接
    - 医疗设备中的信号传输,要求高度可靠且耐腐蚀
    使用建议:
    - 在极端温度环境下使用时,建议选用金镀层以获得更稳定的性能。
    - 为了提高连接器的耐用性和使用寿命,建议采用锁紧结构(如 -LC 选项)以减少振动影响。
    - 在组装过程中确保焊点质量良好,避免虚焊或短路现象。

    兼容性和支持


    HTSW 系列连接器可以与 Samtec 的其他型号连接器配套使用,如 SSW、SSQ、SSM 等,这使得它们非常适合复杂的多组件系统。Samtec 提供全面的技术支持和售后服务,确保客户能够顺利使用和维护这些连接器。

    常见问题与解决方案


    1. 问题:连接器在高温环境下出现过热现象
    - 解决方案:检查并确认是否选择了正确的镀层材料。建议选用金镀层以提高抗高温性能。
    2. 问题:连接器无法与预期设备正常配合
    - 解决方案:检查连接器的型号是否与设备的接口标准一致。确认引脚布局正确无误。
    3. 问题:焊接后发现引脚弯曲或断裂
    - 解决方案:确保焊接工艺正确,遵循制造商推荐的焊接温度和时间。使用放大镜检查引脚质量,必要时重新焊接。

    总结和推荐


    HTSW 系列连接器以其卓越的电气性能、广泛的适用性和良好的机械稳定性,在工业自动化、航空航天和医疗设备等领域表现出色。虽然价格较高,但其长期可靠性使其成为关键应用的理想选择。对于需要在严苛环境中工作的系统而言,推荐使用 HTSW 系列连接器。

HTSW-104-08-L-D-RA参数

参数
防护等级 -
颜色 -
排数 2
额定电流 6.3A
触头镀层厚度 - 配接 250nm
针脚数 8pin
类型 Header,Push-Pull
间距-配接 2.54mm
触头镀层 - 配接
长*宽*高 10.16mm(长度)*12.76mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
