首页  >  产品百科  >  IPL1-105-01-L-D-K

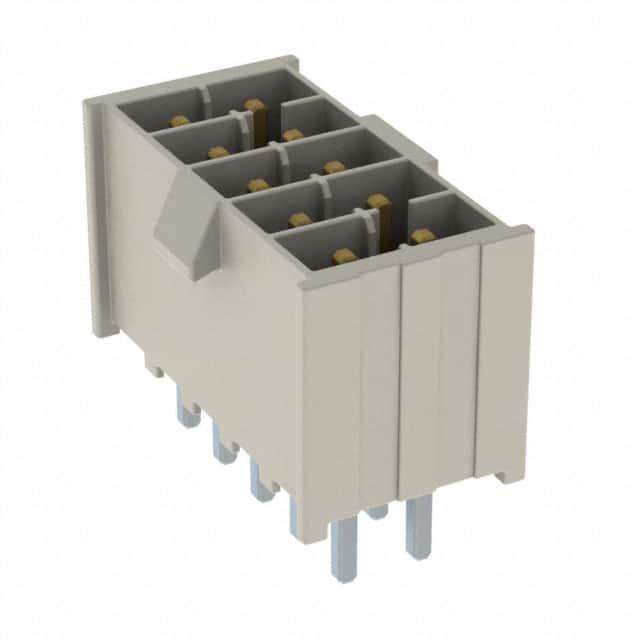

IPL1-105-01-L-D-K

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距10p双排排针 线对板连接器, IPL1系列, 直角, 通孔安装
供应商型号: SR-IPL1-105-01-L-D-K
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPL1-105-01-L-D-K

IPL1-105-01-L-D-K概述

    电子元器件产品技术手册
    本手册介绍了SAMTEC公司生产的IPL1-XX-D-P双排终端组件的技术规格和使用指南。本产品广泛应用于多种电子设备中,以满足各种高性能要求。请注意,本手册中的所有信息均为SAMTEC公司所有,未经授权不得泄露、复制或用于其他项目。

    1. 产品简介


    产品类型:双排终端组件
    主要功能:用于连接电路板上的导线或连接器
    应用领域:适用于计算机、通信设备、工业控制系统等领域,特别是在需要高密度连接的应用场合。

    2. 技术参数


    | 参数 | 规格 |

    | 引脚数量 | 106个引脚 |
    | 间距 | 2.54mm |
    | 连接方式 | 通孔连接(-01)或表面贴装(-02) |
    | 镀层选项 | 闪亮选择、轻量选择、选择性镀层 |
    | 封装类型 | 管装或卷带封装 |
    | 工作温度范围 | -40°C至85°C |
    | 材料 | LCP UL94-V0(黑色) |

    3. 产品特点和优势


    - 高度集成:支持高达106个引脚,适合高密度布线需求。
    - 灵活的引脚布局:提供通孔和表面贴装两种连接方式,便于安装和维护。
    - 多种镀层选择:提供闪亮、轻量和选择性镀层,可根据应用需求选择。
    - 可靠的连接性能:最小引脚保持力达到1磅,确保连接稳定性。
    - 易于加工和组装:采用标准化设计,方便制造和组装。

    4. 应用案例和使用建议


    应用场景:
    - 计算机主板
    - 通信设备的高速数据传输线路
    - 工业自动化系统的信号传输线路
    使用建议:
    - 在高密度布线时,考虑使用双排设计以减少布线复杂度。
    - 根据具体应用场景选择合适的镀层类型。
    - 确保引脚与母板之间的焊接质量,避免虚焊或短路。

    5. 兼容性和支持


    - 兼容性:与标准尺寸的印刷电路板完全兼容。
    - 支持服务:SAMTEC公司提供全面的技术支持和售后服务,包括设计咨询、生产和检测服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不良 | 使用合适的助焊剂和焊接工艺。 |
    | 引脚断裂 | 轻拿轻放,避免过大的物理冲击。 |
    | 信号干扰 | 保持引脚间的间距,合理布局。|

    7. 总结和推荐


    综上所述,IPL1-XX-D-P双排终端组件是一款高性能的电子元器件,特别适合高密度布线和高速信号传输的应用场合。其独特的功能和优势使其在市场上具有很强的竞争力。我们强烈推荐此产品用于需要高性能连接解决方案的场合。
    注意:本文档包含SAMTEC公司的机密信息,仅供授权用户参考。

IPL1-105-01-L-D-K参数

参数
颜色 -
类型 Header,Locking Ramp
间距-配接 2.54mm
触头镀层 - 配接
针脚数 10pin
排数 2
额定电流 2.9A
触头镀层厚度 - 配接 250nm
防护等级 -
长*宽*高 14.22mm(长度)*9.58mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPL1-105-01-L-D-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-105-01-L-D-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPL1-105-01-L-D-K IPL1-105-01-L-D-K数据手册

IPL1-105-01-L-D-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.85 ¥ 24.3105
250+ $ 2.575 ¥ 21.9648
500+ $ 2.25 ¥ 19.1925
1000+ $ 2.0625 ¥ 17.5931
2500+ $ 1.8125 ¥ 15.4606
5000+ $ 1.5625 ¥ 13.3281
库存: 17092
起订量: 107 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2431.05
