首页  >  产品百科  >  ESW-120-48-L-D

ESW-120-48-L-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距40p双排排母 插座, ESW系列, 垂直, 通孔安装
供应商型号: SR-ESW-120-48-L-D
供应商: 海外现货
标准整包数: 1

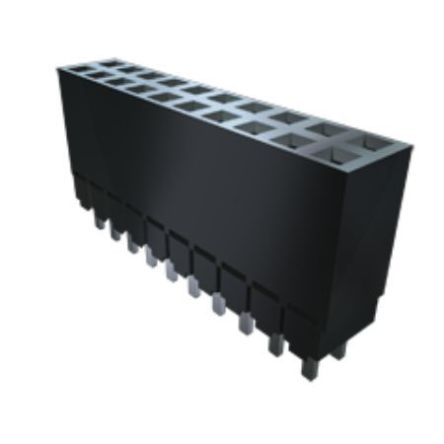

SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESW-120-48-L-D

ESW-120-48-L-D概述


    产品简介


    本技术手册介绍了Samtec公司生产的ESQ和ESW系列高密度插座连接器。这些连接器主要用于嵌套式自锁插座,适用于广泛的应用场景,包括PC/104标准中的“堆叠通过”和“非堆叠通过”连接器。ESQ和ESW系列连接器设计紧凑,具有较高的电流承载能力和电压耐受能力,确保在严苛环境下可靠运行。

    技术参数


    - 物理规格:
    - 插头间距:2.54mm (.100")
    - 插针数量:1至108个
    - 插针排列:单行至三行
    - 插针长度:可定制多种长度
    - 电气特性:
    - 电流承载能力(ESW/TSW):每引脚5.2A(双引脚供电)
    - 电流承载能力(ESQ/TSW):每引脚5.7A(双引脚供电)
    - 电压耐受能力:550VAC(与TSW或ESQ配合使用)
    - 工作温度范围:金镀层:-55°C 至 +125°C;锡镀层:-55°C 至 +105°C
    - 机械特性:
    - 插入力:标准插入力为125克(4.4N)
    - 最大循环次数:100次(10μ"金镀层)
    - 插针插入深度:3.68mm (.145") 至 6.35mm (.250")
    - 认证和合规:
    - RoHS符合性:是
    - 铅焊:仅波峰焊接

    产品特点和优势


    - 自锁功能:提供可靠的锁定机制,确保连接器在使用过程中不会松脱。
    - 高可靠性:采用镀金或镀锡磷青铜材料,确保长时间使用下的电气性能稳定。
    - 宽温度范围:能够在极端温度下正常工作,满足各种工业应用的需求。
    - 多样化的插针排列和长度选择:可以根据不同应用需求定制不同的插针布局和长度。

    应用案例和使用建议


    应用案例
    - PC/104标准:用于PC/104标准的“堆叠通过”和“非堆叠通过”连接器,满足嵌入式计算系统的需要。
    - 工业控制:适用于需要高度可靠性的工业控制系统中,如自动化生产线中的传感器和控制器连接。

    使用建议
    - 在选择合适的插针数量和排列时,需根据具体应用的需求进行定制化配置。
    - 确保连接器的安装平整稳固,避免因震动导致的接触不良。
    - 在高温环境下使用时,建议选用镀金版本以保证长期稳定的电气性能。

    兼容性和支持


    - 兼容性:ESQ和ESW系列连接器可与TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH、HTSS系列连接器配套使用。
    - 支持和服务:Samtec公司提供了全面的技术支持和售后服务,包括详细的产品规格文档、技术咨询和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针不易插入 | 检查插针和插座是否干净,必要时使用润滑剂 |
    | 连接器不稳定 | 确保连接器正确安装,检查是否有损坏 |
    | 接触电阻高 | 更换老化或损坏的连接器 |

    总结和推荐


    ESQ和ESW系列连接器凭借其紧凑的设计、可靠的自锁功能以及出色的电气性能,在众多应用场景中表现出色。无论是工业控制还是嵌入式系统,它们都能提供稳定可靠的连接解决方案。因此,我们强烈推荐使用ESQ和ESW系列连接器,特别是对于需要高度可靠性和宽温度范围的应用场合。如需更多详细信息和技术支持,请访问Samtec公司的官方网站。

ESW-120-48-L-D参数

参数
类型 Elevated Socket,Push-Pull
颜色 黑色
针脚数 40pin
额定电流 5.2A
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
排数 2
间距-配接 2.54mm
防护等级 -
长*宽*高 51.31mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESW-120-48-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESW-120-48-L-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESW-120-48-L-D ESW-120-48-L-D数据手册

ESW-120-48-L-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 7.775 ¥ 66.3208
50+ $ 7.175 ¥ 61.2028
100+ $ 6.225 ¥ 53.0993
500+ $ 5.4625 ¥ 46.5951
1000+ $ 4.325 ¥ 36.8923
库存: 366
起订量: 40 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1658.02
