FTSH-113-01-F-DV-K

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距26p双排排针 板对板, 线对板连接器, FTSH系列, 直角, 表面
供应商型号: FTSH-113-01-F-DV-K
供应商: 云汉优选
标准整包数: 1

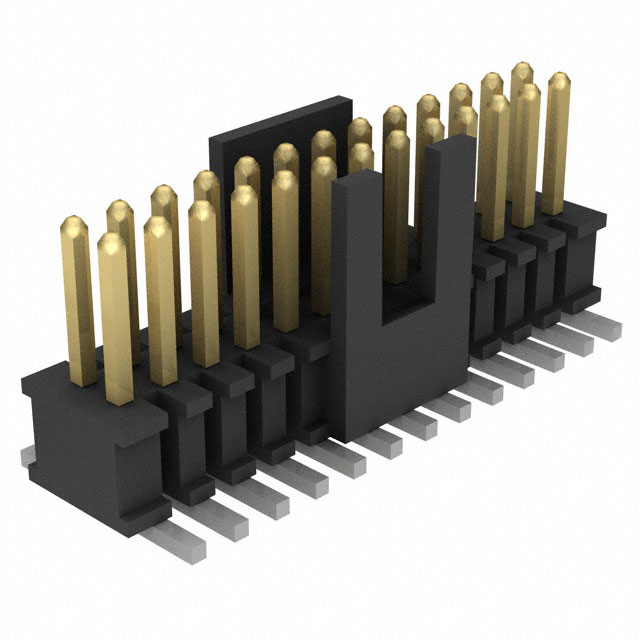

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-113-01-F-DV-K

FTSH-113-01-F-DV-K概述


    产品简介


    产品类型: 这是来自Samtec公司的FTSH系列双垂直表面贴装终端条形件。该产品提供2到50个位置的排列,具有不同的引脚样式(-01至-14),并提供多种选配件,以适应不同应用场景的需求。
    主要功能: 该产品主要用于电子设备的连接和互连,特别是需要高密度连接的应用场景。它具备优异的机械强度和电气性能,能够确保可靠的信号传输。
    应用领域: 适用于计算机、通信设备、消费电子和其他需要高可靠性的电子系统。

    技术参数


    - 位置数量: 支持从2个到50个位置(每行)。
    - 引脚样式:
    - -01: 0.120英寸(3.05毫米)
    - -02: 0.075英寸(1.91毫米)
    - -03: 0.065英寸(1.65毫米)
    - -04: 0.150英寸(3.81毫米)
    - -05: 0.170英寸(4.32毫米)
    - -14: 0.150英寸(3.81毫米)
    - 电气特性:
    - 尾部选项(尾部镀层): 选择金、锡铅合金等不同材料。
    - 镀层: 可选10微米金、3微米金、30微米金等,以适应不同应用需求。

    - 工作环境: 适用温度范围广,可承受高温和低温环境,具有良好的耐候性和机械稳定性。

    产品特点和优势


    - 高密度连接: 支持多达50个位置,实现紧凑布局和高效空间利用。
    - 多样化选配件: 提供多种选配件,如端盖(ES)、弹出盖(EJ)、模具对齐销(A)等,增强产品灵活性和兼容性。
    - 卓越的可靠性: 经过严格测试和验证,确保在恶劣环境下仍能保持稳定性能。
    - 易于装配: 提供各种封装形式,如管式、带卷式,方便自动化生产。

    应用案例和使用建议


    - 计算机服务器: 在数据中心的服务器中,FTSH系列产品用于连接板级互连,保证高速数据传输和信号完整性。
    - 工业控制: 在工业自动化控制系统中,这些终端条形件可以用于连接传感器、执行器和其他关键组件。
    - 通信设备: 在通信设备中,它们用于板间连接,确保稳定的数据传输。
    使用建议:
    - 设计阶段: 考虑使用带锁紧机构的产品(如-EJC、-EC等),提高连接稳固性。
    - 装配过程: 使用自动化设备时,注意选配适合自动化操作的部件,如金属Pick & Place垫片(-M)。

    兼容性和支持


    - 兼容性: 支持与特定型号(如FTSH-50-CN-XX-X或FTSHC-50-CN-XX-X)兼容的对插组件。
    - 技术支持: Samtec公司提供全面的技术支持,包括产品手册、设计指南和客户支持服务,帮助用户解决装配和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1: 插入力过高导致的装配困难。
    - 解决方案: 确保使用合适的引脚长度和插入工具,必要时使用辅助工具。

    - 问题2: 信号传输不稳定。
    - 解决方案: 检查接线和连接器是否正确安装,确保接地良好,避免干扰。

    总结和推荐



    总结

    :
    FTSH系列双垂直表面贴装终端条形件具备高度可靠性、灵活性和广泛的应用领域。通过提供多样化的选配件和封装形式,该产品为设计师和工程师提供了强大的解决方案。
    推荐:
    对于需要高密度、高可靠性的连接解决方案的项目,强烈推荐使用FTSH系列产品。无论是在数据中心、工业控制还是通信设备中,这款产品都是理想的选择。

FTSH-113-01-F-DV-K参数

参数
防护等级 -
类型 Cuttable,Header,Push-Pull
针脚数 26pin
间距-配接 1.27mm
触头镀层 - 配接
排数 2
颜色 黑色
额定电流 3.4A
触头镀层厚度 - 配接 76nm
长*宽*高 16.51mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTSH-113-01-F-DV-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-113-01-F-DV-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-113-01-F-DV-K FTSH-113-01-F-DV-K数据手册

FTSH-113-01-F-DV-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
