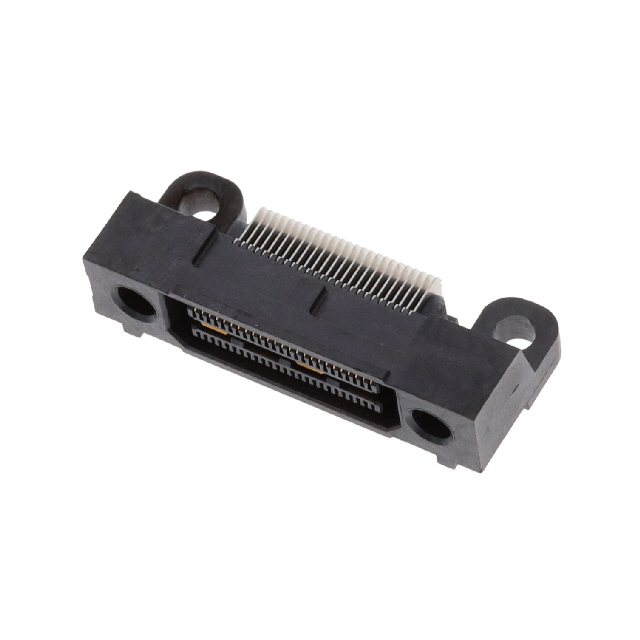

QSS-025-01-L-D-RA

厂牌: SAMTEC
产品描述: 0.635mm间距50p双排排母 插座, QSH系列, 直角
供应商型号: CSJ-ST50397100
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSS-025-01-L-D-RA

QSS-025-01-L-D-RA概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的是由Samtec公司生产的QSS-XXX-XX-XXX-D-RA-XX-XXX系列电子元器件。这是一种双排角插座插件(Double Row Right Angle Socket Strip),主要功能是用于电路板连接,提供可靠的信号传输。它广泛应用于通信设备、工业控制、医疗设备、计算机及周边设备等领域。

    技术参数


    该产品的关键技术规格如下:
    - 引脚数:025, 050, 075, 100(每行)
    - 尺寸:见图纸注释
    - 材料:绝缘体为LCP,颜色为黑色;终端、接地平面及焊片为磷青铜
    - 电镀:参见图纸表8,表6
    - 工作温度范围:-55°C至+125°C
    - 焊接方式:波峰焊
    - 安装方式:直角安装
    - 耐久性:推拉力最小为6盎司

    产品特点和优势


    1. 可靠性高:经过严格的耐压测试和高温测试,确保长时间稳定运行。
    2. 易用性强:采用双排角设计,便于在电路板上安装和布局。
    3. 兼容性好:适用于多种类型的电路板,如厚度为0.062英寸或0.093英寸的电路板。
    4. 坚固耐用:磷青铜材料使得产品具有良好的机械强度和抗腐蚀能力。

    应用案例和使用建议


    该产品在实际应用中广泛应用于通信设备中,用于高密度的数据传输。例如,在路由器和交换机的电路板上使用该插座可以提高信号的可靠性和稳定性。为了更好地发挥其性能,建议在安装时注意保持足够的间距以避免信号干扰。此外,在高频应用中,可考虑增加屏蔽措施以进一步提升信号完整性。

    兼容性和支持


    - 兼容性:适用于与QTS系列和其他支持双排角连接器的电路板。
    - 支持:提供全面的技术文档和专业的技术支持服务。如有任何疑问或需要帮助,请联系Samtec公司的客户服务团队。

    常见问题与解决方案


    1. 问题:如何正确安装QSS系列插座?
    - 解决方案:请参照图纸和安装指南,确保电路板上的孔位与插座匹配,按照标准焊接工艺进行焊接。

    2. 问题:插座推拉力不足怎么办?
    - 解决方案:检查是否有焊接不良的情况,必要时重新焊接,或更换更高强度的插座。

    总结和推荐


    综上所述,QSS-XXX-XX-XXX-D-RA-XX-XXX系列电子元器件是一款高性能、高可靠性的连接器。它不仅在技术规格上表现出色,而且具有广泛的适用性和强大的市场竞争力。我们强烈推荐这一产品给所有需要高密度连接和信号传输的电子设备制造商和工程师。

QSS-025-01-L-D-RA参数

参数
排数 2
触头镀层
板上高度 8.33mm
针脚数 50pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Center Strip Contacts,Socket
间距 640μm
长*宽*高 33.97mm*26mm*14.22mm
通用封装 SMD,P=0.64mm,卧贴
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QSS-025-01-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
