ZF5S-25-01-T-WT-K-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距25p FPC插头 FPC连接器, ZF5S系列
供应商型号: 200-ZF5S2501TWTKTR
供应商: Mouser
标准整包数: 1

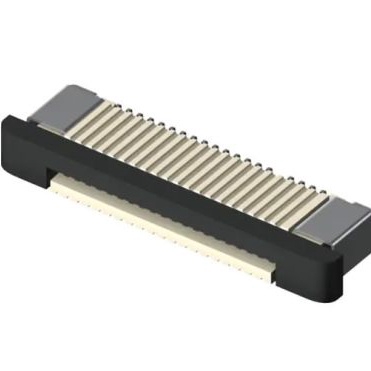

SAMTEC FFC/FPC连接器 ZF5S-25-01-T-WT-K-TR

ZF5S-25-01-T-WT-K-TR概述

    # ZF5S 系列 FFC 插座技术手册

    产品简介


    ZF5S 系列是 Samtec 公司推出的一款 Flat Flexible Cable (FFC) 插座,专为高可靠性连接设计。该系列插座采用 0.50 mm(0.0197")的窄间距设计,适用于连接柔性扁平电缆 (FFC) 和印刷电路板 (PCB)。其独特的焊片设计(Weld Tabs)提供了坚固耐用的连接方式,非常适合对可靠性和稳定性要求极高的应用场景。该产品广泛应用于消费电子、工业控制、医疗设备、通信设备等领域。

    技术参数


    | 参数类别 | 规格 |

    | 接口类型 | FFC 插座 |
    | 间距 | 0.50 mm(0.0197") |
    | 接触点数量 | 标准支持 10 至 50 个位置,可定制不同规格 |
    | 绝缘材料 | 自然色 LCP |
    | 接触材料 | 磷青铜(Phosphor Bronze),表面镀层为锡覆盖 50 µ"(1.27 µm)镍 |
    | 焊片材质 | 磷青铜 |
    | 工作温度范围 | -55°C 至 +105°C |
    | 电流承载能力 | 每个触点 1.8 A(单针供电) |
    | RoHS 合规性 | 是 |
    | 焊接工艺 | 支持无铅焊接 |

    产品特点和优势


    1. 窄间距设计:0.50 mm 的小间距确保了更高的空间利用率,适合紧凑型设计需求。
    2. 坚固焊片连接:特有的焊片结构(Weld Tabs)增强了机械稳定性,特别适合高频和恶劣环境下的使用。
    3. 宽泛的工作温度范围:支持从 -55°C 到 +105°C 的温度范围,适应极端环境。
    4. 高电流承载能力:每个触点的最大承载能力达到 1.8 A,适合需要高功率传输的应用场景。
    5. RoHS 合规性:满足环保标准,符合全球法规要求。
    6. 多样化配置:支持多种焊片样式、引脚位置及包装方式,满足不同客户的需求。

    应用案例和使用建议


    应用案例
    - 消费电子:用于平板电脑、智能手机等设备内部的 FFC 连接。
    - 工业设备:适用于工厂自动化系统中需要高可靠性的连接组件。
    - 医疗设备:用于医疗仪器中的信号传输,确保数据的稳定性和准确性。
    使用建议
    - 环境考量:在高温或低温环境下使用时,需注意连接器的温度适应性。
    - 布线优化:尽量减少电缆长度,避免不必要的阻抗变化。
    - 定期检查:对于频繁插拔的应用场景,建议定期检查焊片的磨损情况,及时更换损坏部件。

    兼容性和支持


    - 兼容性:ZF5S 系列与 Samtec 的其他标准连接器产品兼容,易于集成到现有系统中。
    - 支持服务:Samtec 提供全方位的技术支持,包括定制化设计、样件供应及长期维护保障。
    - 质量认证:该系列产品已通过多项国际认证,包括 RoHS 和 REACH 符合性。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座插入困难 | 确保电缆和插座的间距匹配准确;清洁接口表面 |
    | 焊片松动 | 检查焊接质量并重新焊接 |
    | 插座温度过高 | 调整布线设计,避免过载运行 |

    总结和推荐


    ZF5S 系列 FFC 插座以其紧凑的设计、强大的电流承载能力和宽泛的工作温度范围,成为连接领域的优质选择。特别是在需要高可靠性和高性能的场景中,该产品表现出色。经过全面分析,我们强烈推荐 ZF5S 系列插座作为关键电子连接组件的理想选择。无论是工业级还是消费级应用,它都能提供卓越的性能和稳定性。
    最终评分:⭐⭐⭐⭐⭐(满分 5 星)
    推荐指数:★★★★★(非常推荐)
    如需进一步了解或采购,请访问 Samtec 官方网站 www.samtec.com 或联系当地代理商。

ZF5S-25-01-T-WT-K-TR参数

参数
板上高度 2.1mm
端接 焊盘
触头镀层
连接器/触头类型 底部
额定电流 1.8A
针脚数 25pin
外壳颜色 自然色
间距 500μm
扁平柔性类型 FFC
长*宽*高 18.15mm(长度)*5.66mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZF5S-25-01-T-WT-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-25-01-T-WT-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-25-01-T-WT-K-TR ZF5S-25-01-T-WT-K-TR数据手册

ZF5S-25-01-T-WT-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5075 ¥ 29.6384
100+ $ 2.2788 ¥ 19.2559
500+ $ 2.0304 ¥ 17.1569
1000+ $ 1.533 ¥ 12.9539
1700+ $ 1.533 ¥ 12.9539
3400+ $ 1.386 ¥ 11.7117
库存: 1700
起订量: 1 增量: 1
