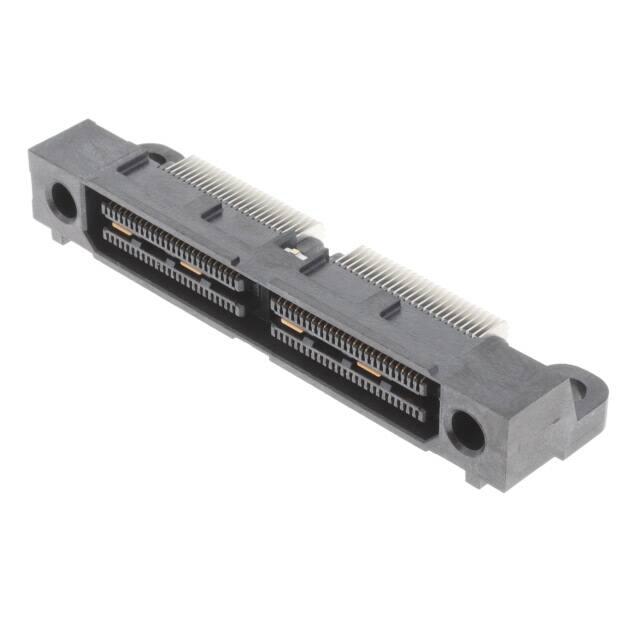

QSS-050-01-L-D-RA-WT

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距100p双排排母 板对板, QSS系列, 直角, 表面
供应商型号: 3664807
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSS-050-01-L-D-RA-WT

QSS-050-01-L-D-RA-WT概述

    # 高品质电子元器件产品技术手册解析

    1. 产品简介


    基本信息
    本产品为QSS系列双排直角插座条带(Right Angle Socket Strip),由Samtec Inc.设计制造,适用于多种高性能连接需求。产品提供多样化的引脚布局选项,如每行的引脚数量(-025、-050、-075、-100)和锁定方式选择(-LS1:锁紧螺钉、-MTI:螺纹插入件)。此外,产品具有独特的镀层工艺选择,可根据需求定制以满足特定应用要求。
    主要功能
    QSS系列产品主要用于高性能电子连接,可应用于工业控制、通信设备、医疗仪器等领域。通过精密的设计和优质的材料,该产品能够确保信号传输的稳定性和可靠性。
    应用领域
    QSS系列广泛应用于需要高密度、高性能连接的场景,例如计算机主板、服务器、网络设备、测试测量设备及自动化控制系统等。

    2. 技术参数


    | 参数名称 | 技术指标 |

    | 引脚数 | 每行-025、-050、-075、-100(根据需求定制) |
    | 引脚间距 | 0.025英寸(0.635毫米) |
    | 引脚厚度 | 0.012英寸(0.30毫米) |
    | 材料 | 绝缘体:LCP,黑色;终端:磷青铜 |
    | 安装方式 | 直角焊接、螺钉锁定 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 镀层选项 | -RA(右角度)、-LS1(锁紧螺钉)、-MTI(螺纹插入件) |

    3. 产品特点和优势


    独特功能
    - 高密度设计:紧凑的引脚布局和高精度的制造工艺,使产品能够在有限的空间内实现更多连接点。
    - 多样化安装方式:提供锁紧螺钉和螺纹插入件等多种固定方式,方便灵活集成到不同设备中。
    - 优质材料:采用耐高温、抗腐蚀的磷青铜作为终端材料,确保长期稳定运行。
    市场竞争力
    QSS系列产品凭借其高可靠性、易用性和良好的兼容性,在工业和通信领域占据重要地位。相较于同类产品,它提供了更多的配置选择和更高的灵活性,尤其适合需要定制化解决方案的应用场景。

    4. 应用案例和使用建议


    典型应用场景
    1. 通信设备:在路由器、交换机等通信设备中,QSS系列可用于高速信号传输。
    2. 医疗设备:在高精度测量仪器中,该系列产品可以实现稳定的数据传输。
    3. 工业控制:用于自动化生产线上的信号接口。
    使用建议
    - 信号完整性:确保引脚正确连接并避免过热问题。
    - 机械保护:对于使用锁紧螺钉的产品,定期检查锁紧状态以防止松动。
    - 适配性验证:在首次使用前,建议对产品与目标设备的适配性进行详细验证。

    5. 兼容性和支持


    兼容性
    QSS系列产品与Samtec Inc.其他系列的连接器具有良好的兼容性,特别是在特定的螺纹插入件和锁定机制上。此外,产品设计考虑到了广泛的板厚兼容性(0.062英寸和0.093英寸)。
    支持服务
    Samtec Inc.提供全面的技术支持和售后服务,包括产品选型指导、定制化设计和技术咨询,确保客户能够高效地集成和使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚推力不足 | 确保按照最小推力标准6盎司进行组装 |
    | 连接不稳定 | 检查锁紧装置是否正确安装 |
    | 接触电阻过高 | 检查镀层质量并重新清洁连接部位 |

    7. 总结和推荐


    综合评估
    QSS系列双排直角插座条带以其卓越的性能和灵活的配置选项,成为电子连接领域的优秀选择。无论是信号传输稳定性还是环境适应能力,该系列产品都表现出色。此外,Samtec Inc.提供的完善技术支持进一步提升了产品的价值。
    推荐结论
    我们强烈推荐QSS系列产品用于需要高性能、高可靠性的连接场景。无论是在工业控制、通信设备还是医疗仪器中,它都能提供优异的表现和长久的支持。如果您正在寻找一款兼顾灵活性和稳定性的连接解决方案,QSS系列将是您的理想之选。

QSS-050-01-L-D-RA-WT参数

参数
针脚数 100pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 640μm
端接 焊盘
排数 2
长度- 堆叠高度 -
长*宽*高 53.97mm(长度)*14.22mm(高度)
通用封装 SMD,P=0.64mm,卧贴
安装方式 支架安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSS-050-01-L-D-RA-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-050-01-L-D-RA-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSS-050-01-L-D-RA-WT QSS-050-01-L-D-RA-WT数据手册

QSS-050-01-L-D-RA-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
