HPM-02-02-T-S

厂牌: SAMTEC
产品描述: Header,Push-Pull 5.08mm 1 2pin 16.6A 锡 黑色 通孔安装 10.16mm(长度)*6.35mm(高度)
供应商型号: 200-HPM0202TS
供应商: Mouser
标准整包数: 1

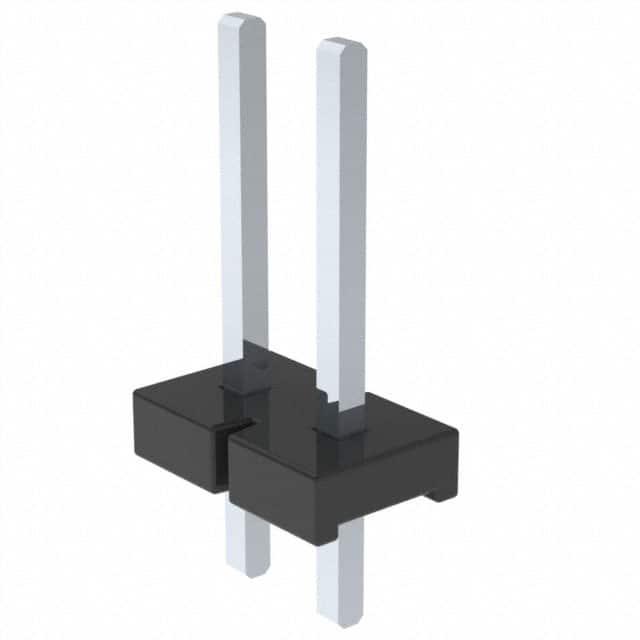

SAMTEC 矩形连接器 - 针座 - 公插针 HPM-02-02-T-S

HPM-02-02-T-S概述

    # 电子元器件技术手册:高性能电源插头、堆叠器和插座

    产品简介


    基本介绍
    本产品是高性能电源插头(HPM)、高功率插头(HPW)和高功率插座(HPF),广泛应用于电力传输和连接系统。这些组件设计用于确保高可靠性和稳定性能,适用于需要高电流传输和低电压损耗的应用场合。
    主要功能和应用领域
    - 高功率电源插头(HPM/HPW):用于电力传输系统,提供可靠的电源连接。
    - 高功率插座(HPF):用于连接高功率设备,提供稳定的电能供给。

    技术参数


    规格表
    - 引脚数量:从01到20针
    - 引脚风格:可指定
    - 镀层选项:
    - 通过孔(–T)
    - 右角(–RA)(仅限02和04引脚风格)
    - 表面贴装(–VS)(2个针/行以上)
    - 贴片和粘合垫(–P)(3个位置以上)(仅限–VS)
    - 板对板高度:0.13 mm(0.005英寸)增量
    - 最大贴装高度:6.98 mm(0.275英寸)
    - 最小板对板高度:5.08 mm(0.200英寸)
    - 最大焊接深度:8.26 mm(0.325英寸)
    - 擦洗距离:0.38 mm(0.015英寸)
    - 焊接焊盘共面度:0.20 mm(0.008英寸)(02-15)/ 0.25 mm(0.010英寸)(16-20)
    - 操作温度范围:-55 °C 至 +105 °C
    - 电压等级:850 VAC/1200 VDC
    材料
    - 绝缘材料:玻璃填充聚酯(通过孔式)/天然液态结晶聚合物(表面贴装式)/黑色LCP
    - 终端材料:铜合金
    - 接触材料:铍铜
    - 镀层:50微英寸镍上的锡镀层

    产品特点和优势


    独特功能
    - 高可靠性:采用高质量材料,确保长期使用中的稳定性能。
    - 高电流承载能力:最大电流可达16.1安培,适用于大功率应用。
    - 宽温度范围:工作温度范围为-55 °C 至 +105 °C,适应各种恶劣环境。
    - 多种安装方式:支持表面贴装和通过孔两种安装方式。
    市场竞争力
    - 适用性强:广泛应用于工业自动化、医疗设备、通信设备等领域。
    - 易用性:具有多种引脚风格和镀层选项,方便用户根据具体需求进行选择。
    - 高效率:低电压损耗和高电流承载能力,提高系统的整体效率。

    应用案例和使用建议


    应用场景
    - 工业自动化:控制柜内大电流电源传输
    - 医疗设备:手术机器人、医疗影像设备等高精度设备的供电接口
    - 通信设备:数据中心和通信基站的电源分配单元
    使用建议
    - 在高温环境下使用时,需注意散热,避免因温度过高导致设备故障。
    - 对于高电流应用,建议选用较大的引脚尺寸以减少发热。

    兼容性和支持


    兼容性
    - 板对板兼容性:支持与标准板的互连,实现多种电路板之间的电源传输。
    厂商支持
    - Samtec公司提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    常见问题
    1. 焊接过程中出现虚焊现象
    - 解决办法:确保使用合适的焊接温度和时间,适当增加助焊剂的用量。
    2. 产品使用中出现接触不良
    - 解决办法:检查产品是否有变形或损伤,重新安装并确保接触良好。
    3. 焊接焊盘共面度超标
    - 解决办法:选用0.004英寸的钢网,或联系Samtec公司获取技术支持。

    总结和推荐


    综合评估
    高性能电源插头、堆叠器和插座系列凭借其高可靠性、宽温度范围和多样的安装方式,在众多应用场景中表现出色。其强大的电流承载能力和稳定性使其成为工业自动化、医疗设备和通信设备的理想选择。
    推荐结论
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐此系列产品给需要高可靠性、高电流承载能力和良好热管理的客户。无论是研发工程师还是生产制造团队,都将从中受益匪浅。

HPM-02-02-T-S参数

参数
针脚数 2pin
触头镀层厚度 - 配接 -
类型 Header,Push-Pull
间距-配接 5.08mm
额定电流 16.6A
触头镀层 - 配接
防护等级 -
颜色 黑色
排数 1
长*宽*高 10.16mm(长度)*6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

HPM-02-02-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HPM-02-02-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HPM-02-02-T-S HPM-02-02-T-S数据手册

HPM-02-02-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.966 ¥ 8.1627
50+ $ 0.715 ¥ 6.0418
100+ $ 0.583 ¥ 4.9264
500+ $ 0.486 ¥ 4.1067
1000+ $ 0.378 ¥ 3.1941
2000+ $ 0.3456 ¥ 2.9203
5000+ $ 0.273 ¥ 2.3069
10000+ $ 0.2016 ¥ 1.7035
库存: 108
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.16
