首页  >  产品百科  >  HLE-104-02-L-DV-A-K-TR

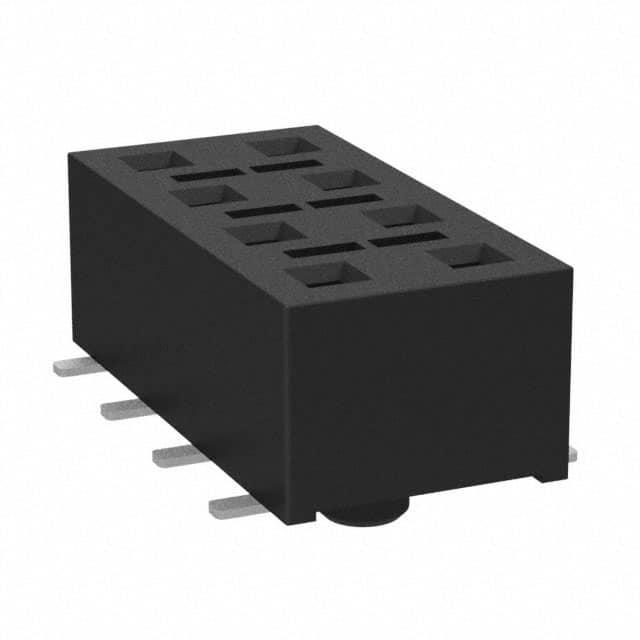

HLE-104-02-L-DV-A-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2 8pin 推挽式 Female Socket 黑色 SMD,P=2.54mm 贴片安装 10.16mm(长度)*6.6mm(高度)
供应商型号: Q-HLE-104-02-L-DV-A-K-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HLE-104-02-L-DV-A-K-TR

HLE-104-02-L-DV-A-K-TR概述

    HLE系列电子元器件技术手册解析

    产品简介


    HLE系列电子元器件是一类广泛应用于连接器领域的高可靠性插座产品。它们主要用于提供高效可靠的电气连接解决方案,适用于多种行业,包括通信设备、工业自动化、医疗设备以及消费电子产品等。HLE系列产品的设计旨在满足现代电子设备对高性能连接的需求,特别强调在高温、振动等恶劣环境下的稳定表现。

    技术参数


    以下是HLE系列产品的关键技术参数:
    | 参数名称 | 规格 |

    | 连接间距 | 2.54 mm (0.100") |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 电流承载能力 | 4.1 A 每个针脚(2个针脚供电) |
    | 电压耐受性 | 400 VAC |
    | 插入深度 | 1.78 mm (0.070") 至 3.43 mm (0.135"),通过式;最小2.59 mm (0.102") 加上电路板厚度(底端插入) |
    | 电镀方式 | Au 或者 Sn 镀层,底层 50 µ" (1.27 µm) Ni |
    | 材料 | 绝缘体材料:黑色液晶聚合物;触点材料:铍铜 |
    | 罗氏合规性 | 是 |
    | 表面贴装焊锡可操作性 | 是 |
    | SMT 引脚共平面度 | 0.10 mm (0.004") (02-20 引脚),0.15 mm (0.006") (21-50 引脚) |

    产品特点和优势


    HLE系列产品的独特之处在于其卓越的可靠性和适应性。采用高质量的接触材料和先进的制造工艺,保证了长期使用的稳定性。此外,HLE系列还具有出色的温度和电压耐受性,使其能够胜任各种极端工作环境。特别是其高电流承载能力和紧凑的设计,使其成为许多高功率应用的理想选择。

    应用案例和使用建议


    HLE系列电子元器件因其高度可靠性而被广泛应用于通信设备、工业自动化和医疗设备等领域。在这些应用中,该产品以其卓越的性能确保了系统的稳定运行。对于特定的应用环境,如需要进行高密度安装的场景,建议根据实际需求选择合适的插头类型(如TSW, MTSW, DW等)以提高整体性能。同时,为了确保最佳效果,建议遵循制造商提供的详细PCB布局指南进行设计和组装。

    兼容性和支持


    HLE系列产品支持多种插头类型,如TSW, MTSW, DW, EW, ZW, TLW, TSM, MTLW, HW等,确保了广泛的兼容性。此外,制造商提供了详细的安装和使用说明,以及相关的技术支持和服务,以帮助用户快速解决可能出现的问题。

    常见问题与解决方案


    1. 问题:如何判断产品是否适合我的项目?
    - 解答: 首先确认您的项目需求是否与HLE系列产品的规格相符。尤其是考虑工作温度范围、电流承载能力和电压耐受性等关键指标。其次,检查您计划使用的插头类型是否与此产品兼容。

    2. 问题:如何进行焊接操作?
    - 解答: 严格按照制造商提供的焊接指南进行操作。对于表面贴装(SMT)应用,建议使用符合规格的焊锡膏和适当的焊接温度曲线,以避免过度加热导致的损害。

    总结和推荐


    综上所述,HLE系列电子元器件凭借其优异的电气特性和可靠性,在众多应用场景中表现出色。如果您正在寻找一款能够在严苛环境下工作的高性能连接器,HLE系列无疑是一个值得考虑的选择。通过本文的介绍,希望能帮助您更好地了解这一产品的特性和优势,并为您的项目选择提供参考。

HLE-104-02-L-DV-A-K-TR参数

参数
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
针脚数 8pin
类型 Push-Pull,Receptacle
颜色 黑色
长*宽*高 10.16mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-104-02-L-DV-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-104-02-L-DV-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HLE-104-02-L-DV-A-K-TR HLE-104-02-L-DV-A-K-TR数据手册

HLE-104-02-L-DV-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 4.1217 ¥ 34.2104
500+ $ 3.9609 ¥ 32.8753
1000+ $ 2.5937 ¥ 21.5275
2000+ $ 2.0589 ¥ 17.0885
5000+ $ 1.518 ¥ 12.5994
12914+ $ 1.0837 ¥ 8.9948
34902+ $ 1.0053 ¥ 8.344
75465+ $ 0.9128 ¥ 7.5763
库存: 12500
起订量: 125 增量: 1
交货地:
最小起订量为:125
合计: ¥ 4276.3
直接购买
加入购物车
