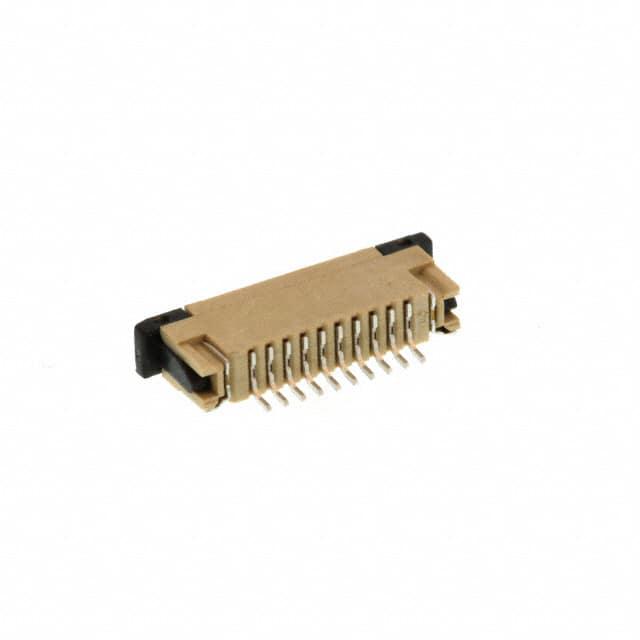

ZF1-10-02-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 1mm间距10p FPC插座 FPC连接器, ZF1系列, 双排, 表面, 焊接
供应商型号: 3684035
供应商: 海外现货
标准整包数: 1

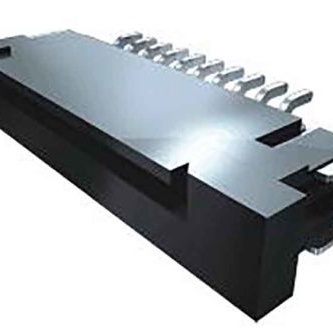

SAMTEC FFC/FPC连接器 ZF1-10-02-T-WT

ZF1-10-02-T-WT概述

    # 零件号 ZF1-XX-XX-XX-WT-XX 技术手册

    1. 产品简介


    本技术手册介绍了零件号为 ZF1-XX-XX-XX-WT-XX 的电子元器件。该产品是一种零插入力(Zero Insertion Force,简称 ZIF)接插件,适用于1mm的组装应用。其主要功能是实现高效且安全的电气连接。这种接插件广泛应用于通信、计算机、工业自动化等领域,特别是在需要频繁插拔的应用环境中。

    2. 技术参数


    尺寸规格:
    - 总高度:1.50 ± 0.15 mm
    - 引脚间距:1.00 mm
    - 接触压力:6盎司(最小)
    材料规格:
    - 住房材料:LCP E130i 94-V2,颜色为自然色
    - 滑块材料:PPS D5 94-V2,颜色为黑色
    - 接触及焊片材料:磷青铜
    包装方式:
    - 常规包装:管装(标准包装)
    - 特殊包装:卷带式(Tape & Reel),根据 Samtec 的包装效率标准进行包装
    工作条件:
    - 额定温度范围:未具体说明
    - 额定电压:未具体说明
    额外说明:
    - 图1和图2展示了不同引脚样式的设计细节
    - 图3展示了卷带式包装的详细视图

    3. 产品特点和优势


    - 零插入力设计:使得连接操作更为简便且安全,避免了传统插头在插入过程中对接触点的磨损。
    - 高性能材料:磷青铜材质保证了长期使用的稳定性和可靠性。
    - 定制化选项:可根据客户需求调整引脚样式和数量。
    - 高效包装:标准的管装或卷带式包装,便于运输和存储,同时满足不同客户的多样化需求。

    4. 应用案例和使用建议


    应用场景:
    - 在高频信号传输、服务器端口连接和各类通讯设备中,该接插件表现出色。
    - 在自动化设备和工业控制系统中,由于其可靠的连接性能,被广泛采用。
    使用建议:
    - 在安装前仔细检查接插件的状态,确保无任何物理损坏。
    - 连接时需轻柔操作,避免过大的插入力导致损坏。
    - 定期进行维护和检查,以确保长期稳定的电气连接。

    5. 兼容性和支持


    兼容性:
    - ZF1-XX-XX-XX-WT-XX 系列接插件可与其他标准接插件系统兼容,便于集成到现有的硬件架构中。
    支持和服务:
    - Samtec 提供全面的技术支持,包括设计咨询、样品供应及售后维修服务。
    - 可通过电话、邮件等方式联系技术支持团队,获取快速响应。

    6. 常见问题与解决方案


    问题1:如何确保引脚不会受到损坏?
    - 解决方案:使用正确的工具和方法进行操作,遵循手册中的安装指导。
    问题2:如何解决接触不良的问题?
    - 解决方案:检查并清理接触点,确认是否有氧化或污垢,必要时重新焊接。
    问题3:如何确定最佳的包装方式?
    - 解决方案:根据应用需求和运输条件选择最适合的包装方式,如管装或卷带式。

    7. 总结和推荐


    综上所述,ZF1-XX-XX-XX-WT-XX 接插件以其独特的零插入力设计、高效的材料选择和多样化的应用潜力,使其成为众多高要求电子设备的理想选择。尽管在某些方面可能仍存在一定的改进空间,但总体而言,它在可靠性、便捷性和成本效益方面表现出色。因此,我们强烈推荐此款接插件用于各类需要高频、可靠连接的应用场合。

ZF1-10-02-T-WT参数

参数
针脚数 10pin
板上高度 3mm
额定电流 1.9A
连接器/触头类型 底部
外壳颜色 自然色
端接 焊盘
触头镀层
扁平柔性类型 FFC
间距 1mm
长*宽*高 17mm(长度)*6.8mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装
