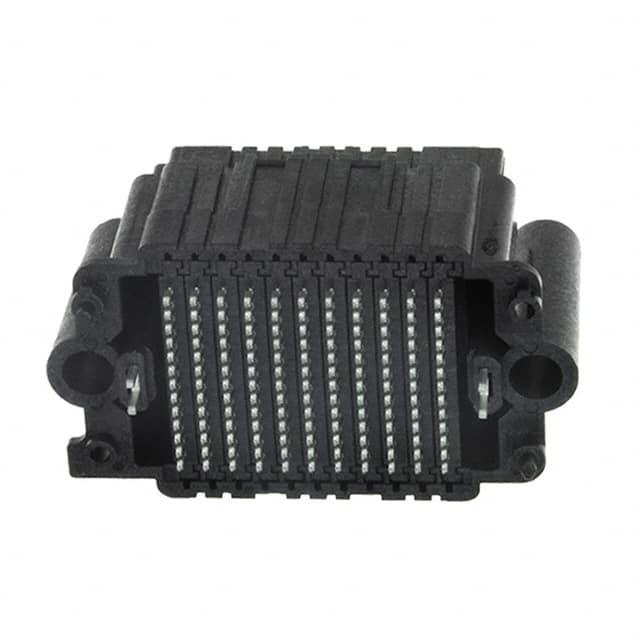

HDAF-11-18.0-S-13-2

厂牌: SAMTEC
产品描述: Female,High Density Array 1.2mm 13 143pin 30mm,35mm 20.51mm 760nm 金 SMD,P=1.2mm 贴片安装 39.92mm(长度)*33.55mm(高度)
供应商型号: SAM8657-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HDAF-11-18.0-S-13-2

HDAF-11-18.0-S-13-2概述

    HDAF 系列电子元器件技术手册

    产品简介


    HDAF 系列电子元器件是一种高性能的连接器装配组件,主要用于各种高密度连接场合。该系列主要包括两种基本型号:HDAF-15 和 HDAF-XX。这些连接器被广泛应用于电信、数据通信、医疗设备和工业自动化等领域,因其出色的电气性能和物理特性而备受青睐。

    技术参数


    以下是 HDAF 系列连接器的技术规格和性能参数:
    | 参数 | 规格 |

    | 尺寸 | 14.40 mm [0.567 in] |
    | 引脚间距 | 2.0 mm [0.08 in] |
    | 引脚数量 | 多种配置(最多 15个) |
    | 工作温度范围 | -40°C 到 +85°C |
    | 额定电流 | 1 A |
    | 额定电压 | 50 V |
    | 引脚位置识别 (PPI) | 有 |
    | 插拔次数 | ≥ 1000次 |

    产品特点和优势


    1. 高密度设计:HDAF 系列连接器采用紧凑型设计,适合空间有限的应用场合。
    2. 优异的电气性能:低接触电阻和良好的信号完整性,确保稳定的电气连接。
    3. 可靠的机械性能:耐久性强,插拔次数超过1000次,满足长期使用需求。
    4. 宽工作温度范围:能够在极端温度环境下稳定工作,适用于多种复杂环境。
    5. 便捷安装:提供详细的安装指南和推荐布局,简化安装过程。

    应用案例和使用建议


    HDAF 系列连接器广泛应用于多种领域,例如:
    - 电信行业:用于数据中心、服务器和网络设备之间的连接。
    - 医疗设备:用于生命支持系统和其他高精度医疗设备。
    - 工业自动化:用于工厂自动化设备的高密度连接需求。
    使用建议:
    - 在安装过程中,遵循推荐的 PCB 布局和焊接工艺,以确保最佳的电气性能和机械稳定性。
    - 使用0.152 mm [0.0060 in] 厚度的钢网进行焊接,确保焊点的质量。

    兼容性和支持


    HDAF 系列连接器与其他标准的 PCB 设计高度兼容,能够无缝集成到现有的电路板布局中。SAMTEC 公司为客户提供全面的技术支持和售后服务,包括详尽的产品手册和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时出现卡顿 | 确保插头和插座的清洁和正确对齐。 |
    | 连接不稳定 | 检查焊接点是否牢固,重新焊接。 |
    | 插座内部积尘或污物 | 清洁插座内部,确保无杂物。 |

    总结和推荐


    HDAF 系列连接器以其卓越的电气性能、可靠的机械特性和广泛的应用范围,成为高密度连接场合的理想选择。无论是电信、医疗还是工业自动化领域,HDAF 系列都能提供稳定的连接解决方案。我们强烈推荐在需要高密度连接的项目中使用 HDAF 系列连接器。

HDAF-11-18.0-S-13-2参数

参数
间距 1.2mm
排数 13
触头镀层
板上高度 20.51mm
针脚数 143pin
接合堆叠高度 30mm,35mm
触头镀层厚度 760nm
类型 Female,High Density Array
长*宽*高 39.92mm(长度)*33.55mm(高度)
通用封装 SMD,P=1.2mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
