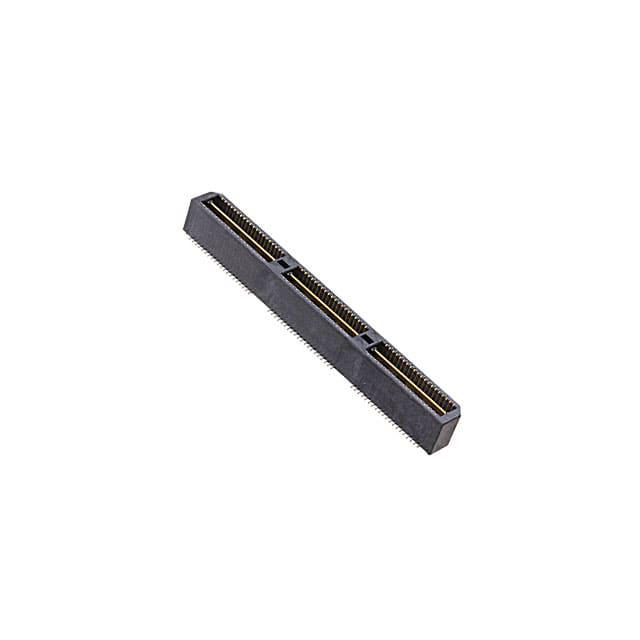

QTE-060-02-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距120p双排排针, QTE系列, 直角, 表面
供应商型号: N-QTE-060-02-F-D-A
供应商: 云汉优选
标准整包数: 1

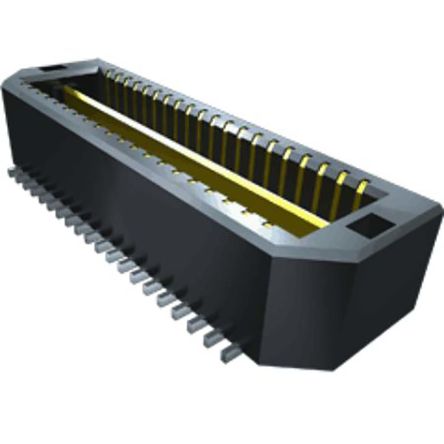

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-02-F-D-A

QTE-060-02-F-D-A概述

    # QTE Series High-Speed Ground Plane Header 技术手册解析

    1. 产品简介


    基本介绍
    QTE系列是Samtec推出的高密度高速地面平面连接器,适用于电源和信号传输领域。该系列产品以强大的接地能力和高可靠性为核心特点,广泛应用于通信设备、计算机系统、工业自动化及医疗设备等领域。
    主要功能
    - 高速信号传输
    - 强大的接地能力
    - 支持单端口和差分对模式
    - 可定制化设计满足特定需求
    应用领域
    - 数据中心和服务器
    - 工业控制与自动化
    - 医疗成像设备
    - 电信基础设施

    2. 技术参数


    | 参数类别 | 描述 |

    | 针间距 | 0.80 mm (0.0315") |
    | 标准堆叠高度 | 5 mm 至 25 mm |
    | 镀层选项 | -F(信号针和接地平面镀金闪层,尾部镀锡) |
    -L(信号针和接地平面镀10 µ"金,尾部镀锡) |
    -C(接触区域信号针选择性电抛光,镀50 µ"金覆盖150 µ"镍,接地平面镀10 µ"金覆盖50 µ"镍) |
    | 接触电阻 | ≤10 mΩ |
    | 电流容量 | 单针:2 A;接地平面:23 A |
    | 温度范围 | -55°C 至 +125°C |
    | 绝缘材料 | 液晶聚合物 |
    | 端子材料 | 磷青铜 |
    | 背板空间公差 | ±0.1 mm |

    3. 产品特点和优势


    独特功能
    - 金属平面设计:增强接地能力和抗干扰性能,适合高频信号传输。
    - 可选堆叠高度:提供多种高度选择以适应不同应用场景。
    - 多样化镀层选项:根据需求选择镀层方案,提升耐用性和导电性能。
    - 高速信号支持:高达1 Gbps的数据传输速率,满足现代通信需求。
    市场竞争力
    QTE系列凭借其卓越的性能和灵活的设计,在高密度连接器市场中具有显著的竞争优势。其模块化设计允许用户轻松调整配置,同时保持高可靠性。

    4. 应用案例和使用建议


    典型应用场景
    - 数据中心交换机:作为背板连接器,确保大量数据流的稳定传输。
    - 工业机器人控制器:提供可靠的动力和信号传输路径。
    - 医疗影像设备:支持高性能图像处理所需的高带宽需求。
    使用建议
    - 在设计时考虑散热管理,避免因过热影响性能。
    - 结合客户具体需求选择合适的镀层和堆叠高度。
    - 对于特殊应用场合,可以咨询厂商获取定制化解决方案。

    5. 兼容性和支持


    兼容性
    QTE系列连接器与Samtec的其他产品如UMPT/UMPS兼容,便于构建灵活的两件式电源/信号解决方案。此外,该系列支持多种板卡设计,包括堆叠、边接和平行安装方式。
    厂商支持
    Samtec提供详尽的技术文档和支持服务,包括但不限于PCB布局指南、加工条件说明及长期制造承诺。如需更多帮助,请联系技术支持部门或访问官网查询更多信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 确保插头与插座完全对齐并施加均匀压力 |
    | 接触不良 | 检查镀层质量和接触区域清洁度 |
    | 温度过高 | 优化散热设计,增加通风孔或降低功耗 |

    7. 总结和推荐


    产品评估
    QTE系列以其创新的金属平面设计、灵活的配置选项以及出色的性能表现成为高速连接领域的标杆产品。它不仅能够满足当前市场需求,还具备未来扩展的能力。
    推荐结论
    综上所述,QTE系列连接器是一款值得推荐的产品,特别适合需要高效能、高可靠性的应用场景。无论是研发工程师还是采购团队,都可以信赖这一系列产品来支持其项目成功实施。如果您正在寻找高性能连接解决方案,QTE系列无疑是理想之选。

QTE-060-02-F-D-A参数

参数
针脚数 120pin
接合堆叠高度 8mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 7.26mm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-060-02-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
