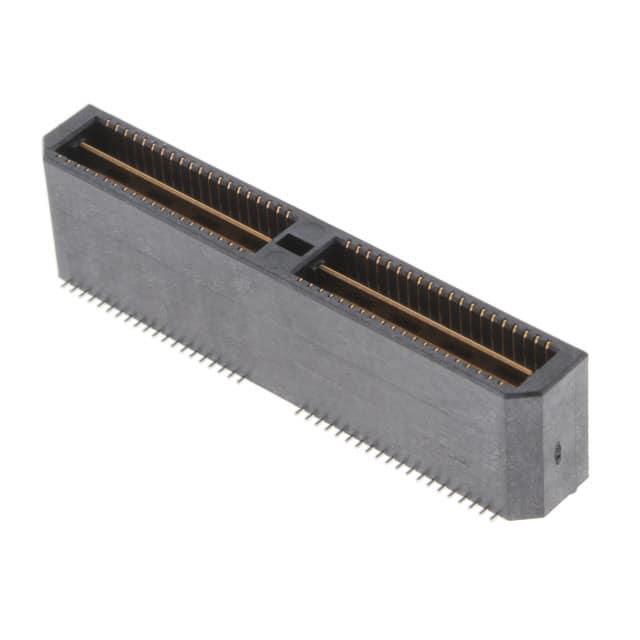

QTE-040-03-F-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针, QTE系列, 直角, 表面
供应商型号: SR-QTE-040-03-F-D-A-K-TR
供应商: 海外现货
标准整包数: 150
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-03-F-D-A-K-TR

QTE-040-03-F-D-A-K-TR概述


    产品简介


    本手册详细介绍了一款双排高密度终端装配组件(8mm),名为QTE-XXX-XX-XXX-D-XXX。该组件主要应用于电子设备中的连接接口,具有多种可选配置,适用于不同的应用需求。通过此产品,用户能够实现更高效、可靠的数据传输和电力传输。

    技术参数


    - 终端材料:磷青铜
    - 绝缘材料:液晶聚合物(LCP),UL94V-0级,颜色为黑色
    - 终端数量:每行可选择20至100个位置(具体取决于型号)
    - 终端排列方式:双排
    - 电镀选项:
    - 3μ"闪光金接触区,麻面锡尾
    - 10μ"轻质金接触区,麻面锡尾
    - 30μ"重金接触区,3μ"金尾
    - 50μ"电解抛光选择性接触区,麻面锡尾
    - 30μ"重选择性金接触区,锡铅尾
    - 3μ"闪光选择性金接触区,锡铅尾
    - 终端样式:01至10种样式,可根据需要选择
    - 包装选项:
    - 托盘包装
    - 带卷带(带卷最大容量60个位置)
    - 带卷包装中含托盘时最大容量40个位置

    产品特点和优势


    - 多种电镀选项:提供不同的电镀材料和厚度,以适应不同应用场景下的电气特性和耐用性要求。
    - 灵活的终端样式选择:允许用户根据实际应用需求选择合适的终端样式,提高了应用的灵活性。
    - 可靠的机械设计:通过锁紧夹、导向柱等多种配件增强机械稳定性,确保长时间稳定运行。
    - 高密度布局:采用双排高密度布局,减少电路板面积占用,适合空间受限的应用场合。
    - 良好的电气性能:具备低电阻率和高电流承载能力,保证信号传输质量。

    应用案例和使用建议


    应用案例:
    该产品常用于通信设备、服务器、网络交换机等领域。例如,在数据中心环境中,该组件可以被用于服务器之间的高速数据传输,通过选择合适的电镀选项来保证在高温、高湿等恶劣环境下依然能保持良好的电气性能。
    使用建议:
    - 在高温、高湿环境下,推荐使用30μ"重金接触区或以上等级的电镀,以提高耐腐蚀性能。
    - 使用锁紧夹和导向柱配件,提升机械稳定性,避免因震动等原因导致的接触不良。
    - 根据具体应用场景选择合适的终端样式和数量,合理规划电路板布局,避免不必要的浪费。

    兼容性和支持


    该组件与其他电子元件或设备的兼容性良好,适用于广泛的应用场景。制造商提供了详细的技术支持和维护服务,包括在线技术支持、定期培训课程以及及时的产品更新和服务支持。

    常见问题与解决方案


    - 问题一:如何正确安装导向柱?
    - 解决方案:请严格按照图纸说明进行操作,必要时可以联系技术人员获取指导。
    - 问题二:电镀层出现异常磨损怎么办?
    - 解决方案:首先检查是否满足电镀条件要求,如不符合需调整至符合标准。若无误,则建议更换合适的电镀选项。
    - 问题三:使用过程中频繁发生信号丢失现象?
    - 解决方案:检查终端接点是否有松动或污染,确认无误后可以考虑增加锁定装置或者重新选择合适电镀选项以提高信号传输可靠性。

    总结和推荐


    综上所述,QTE-XXX-XX-XXX-D-XXX是一款高性能、多功能的电子元器件产品,具备广泛的适用范围和优良的性能表现。其独特的设计使其成为许多关键应用领域的首选。对于需要高密度布局、可靠性和性能的应用场合,推荐使用该组件。

QTE-040-03-F-D-A-K-TR参数

参数
针脚数 80pin
接合堆叠高度 11mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 10.27mm
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

QTE-040-03-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-03-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-03-F-D-A-K-TR QTE-040-03-F-D-A-K-TR数据手册

QTE-040-03-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 9.5125 ¥ 81.1416
500+ $ 8.55 ¥ 72.9315
1000+ $ 6.625 ¥ 56.5113
库存: 599
起订量: 150 增量: 150
交货地:
最小起订量为:100
合计: ¥ 8114.16
