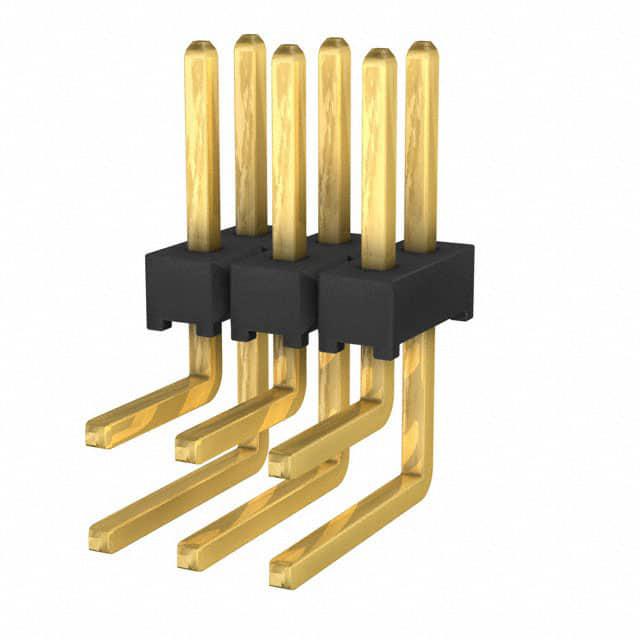

TMM-103-01-G-D-RA

厂牌: SAMTEC
产品描述: Samtec 2.0mm间距6p双排排针 线对板连接器, TMM系列, 直角, 通孔安装
供应商型号: JY-TMM-103-01-G-D-RA
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TMM-103-01-G-D-RA

TMM-103-01-G-D-RA概述


    产品简介


    本产品是Samtec公司生产的超低轮廓型单排、双排和四排连接器——TMM系列,其型号为TMM–112–01–L–D–RA等。该系列连接器主要用于高密度互连应用,适用于多种类型的电路板设计。通过选择不同的引脚样式,这些连接器可以满足各种电气特性的需求。典型应用包括贴片安装(PIH)工艺和高密度垂直及直角应用。它们的尺寸仅为2.00 mm(0.0787英寸),非常适合紧凑型设计。此外,这些连接器还具有出色的温度适应性和电压耐受能力,能够在广泛的工业和消费电子产品中发挥作用。

    技术参数


    - 引脚间距:2.00 mm (0.0787 英寸)
    - 超低轮廓高度:1.50 mm (0.059 英寸)
    - 针数范围:每行1至50个引脚
    - 材质:
    - 绝缘材料:黑色液晶聚合物
    - 端子材料:磷青铜
    - 镀层选项:
    - 镍下镀锡或金(50 微英寸/1.27 微米)
    - 电流承载能力:每行3.2 A(两根引脚供电)
    - 工作温度范围:
    - 锡镀层:-55 °C 至 +105 °C
    - 金镀层:-55 °C 至 +125 °C
    - 电压耐受能力:
    - SQW端接:281 VAC
    - SQT端接:250 VAC
    - 认证:
    - RoHS 合规
    - 无铅焊接

    产品特点和优势


    TMM系列连接器的优势在于其超低轮廓设计,适合空间受限的应用场景。其选择的五种引脚样式(如单排、双排、四排)使其能够适应多样化的系统配置。此外,其卓越的温度适应能力和高电压耐受能力,使得该系列产品非常适合工业控制和汽车电子等领域的应用。这些连接器还采用了高强度材料,确保了长久的使用寿命和稳定性。

    应用案例和使用建议


    应用案例
    TMM系列连接器常用于高密度贴片安装(PIH)处理,并适用于自动化组装线。此外,它们也适用于需要垂直和直角安装的应用场景,例如某些类型的电路板设计。这些连接器广泛应用于通信设备、工业控制系统和汽车电子等领域。
    使用建议
    对于需要高可靠性连接的应用场景,建议使用金镀层(Au)版本,以获得更好的长期性能。同时,在选择引脚样式时,根据具体应用的需求,可以选择合适的引脚数量和布局方式。例如,在空间受限的情况下,可选择四排引脚样式,以增加连接密度。

    兼容性和支持


    TMM系列连接器适用于多种电气特性的应用,并且提供多种镀层选项,以便与不同类型的导体相匹配。此外,Samtec公司提供详细的技术支持和服务,确保客户能够顺利地将这些连接器集成到他们的设计中。如果客户有特殊要求,可以联系Samtec公司的ASP集团进行定制。

    常见问题与解决方案


    1. 问题:如何区分不同引脚样式的连接器?
    - 解决方案:查看产品型号代码,例如“–01”表示一种特定的引脚样式。
    2. 问题:如何正确焊接这些连接器?
    - 解决方案:建议使用符合RoHS标准的无铅焊料,遵循正确的焊接工艺步骤。
    3. 问题:如何确认连接器是否达到质量标准?
    - 解决方案:参阅产品手册中提供的认证和测试信息,或者联系Samtec公司获取更多支持。

    总结和推荐


    综上所述,TMM系列连接器以其超低轮廓设计、高可靠性和广泛的电气特性,成为许多高密度互连应用的理想选择。特别是其出色的温度适应性和电压耐受能力,使得它非常适合在工业和汽车电子等领域中使用。我们强烈推荐这些连接器,尤其是对于那些需要高性能和可靠性的应用场景。如果您有任何疑问或需要技术支持,Samtec公司提供了专业的支持团队,帮助您顺利完成集成过程。

TMM-103-01-G-D-RA参数

参数
额定电流 3.2A
类型 Header,Push-Pull
针脚数 6pin
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 510nm
排数 2
触头镀层 - 配接
间距-配接 2mm
长*宽*高 6mm(长度)*7.97mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TMM-103-01-G-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TMM-103-01-G-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TMM-103-01-G-D-RA TMM-103-01-G-D-RA数据手册

TMM-103-01-G-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
