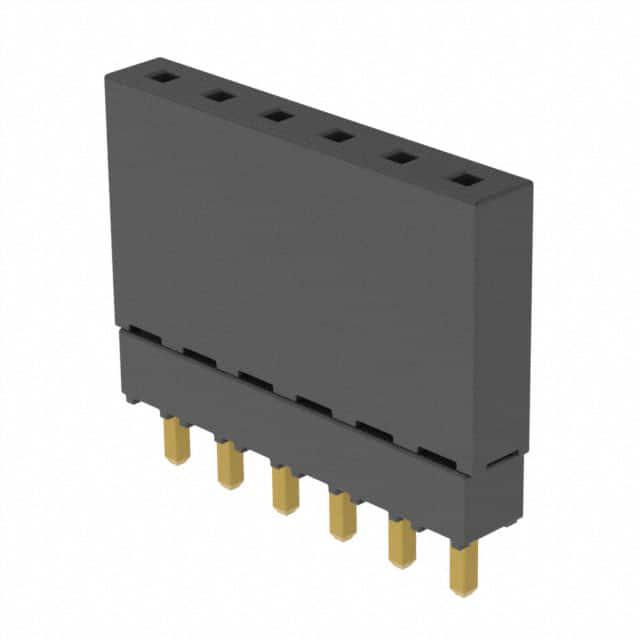

ESQ-106-12-G-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p单排排母 板对板, ESQ系列, 直角, 通孔安装
供应商型号: UA-ESQ-106-12-G-S
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ESQ-106-12-G-S

ESQ-106-12-G-S概述


    产品简介


    本产品系列包括ESQ和ESW两种型号,主要用于提供高可靠性、高密度的连接解决方案。ESQ系列具有方形尾部设计,适用于嵌套式插座应用,而ESW系列则采用焊接尾部,适用于更广泛的安装需求。这两种产品广泛应用于工业控制、通信设备、医疗仪器及军事电子设备等领域。

    技术参数


    | 参数 | 描述 |

    | 引脚间距 | 2.54mm (.100") |
    | 引脚排数 | 单排至三排 |
    | 接触材料 | 磷青铜 |
    | 电镀选项 | 金电镀(10µ"/20µ")或锡电镀 |
    | 工作温度范围 | -55°C 至 +125°C (金) / -55°C 至 +105°C (锡) |
    | 电压等级 | 550VAC (与TSW或ESQ连接时) |
    | 插入深度 | 3.68mm (.145") 至 6.35mm (.250") |
    | 电流等级 | 5.2A/5.7A (每针) |
    | 循环次数 | 100次 (金接触面) |
    | RoHS合规性 | 是 |

    产品特点和优势


    1. 高可靠性:磷青铜材料确保了长时间使用的稳定性和耐用性。
    2. 低插入力:特别设计以减少插拔过程中的应力,延长使用寿命。
    3. 多种引脚配置:提供从单排到三排的不同选择,满足不同应用需求。
    4. 环境适应性强:能够在极端环境下工作,适合各种工业应用。
    5. 易于安装:支持多种引脚尾部设计,如焊锡尾部和锁定引脚,方便安装。

    应用案例和使用建议


    应用案例
    - PC/104接口:ESQ和ESW系列广泛应用于PC/104模块的堆叠连接,例如J1/P1、J2/P2标准。
    - 自巢式插座:ESQ系列适用于需要嵌套式插座的应用场合,保证连接的稳定性和可靠性。
    使用建议
    - 在安装前仔细检查引脚的插入深度,避免过度插入导致损坏。
    - 定期清洁接触面,保持良好的电接触状态。
    - 为保证最佳性能,建议按照制造商推荐的使用温度范围操作。

    兼容性和支持


    - 兼容性:该系列产品可与TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH、HTSS等系列产品互配。
    - 支持:Samtec公司提供详细的技术支持和售后服务,如有任何问题,可以通过其官网www.samtec.com获取更多信息。

    常见问题与解决方案


    1. 插入力过高:可能是因为引脚接触不良或插入深度不够。解决方案是检查引脚是否正确对齐并调整插入深度。
    2. 接触不良:可能是由于氧化或污垢导致。建议定期清洁接触面,确保良好的电接触。
    3. 机械损伤:如果发现引脚或外壳有机械损伤,应立即更换新的部件。

    总结和推荐


    总体来说,ESQ和ESW系列电子元器件具有较高的可靠性、出色的电气性能和广泛的适用性,非常适合需要高性能连接解决方案的工业和商业应用。根据其独特的设计特点和优异的性能表现,强烈推荐此系列产品用于需要可靠连接的场合。

ESQ-106-12-G-S参数

参数
触头端接 -
针脚数 6pin
类型 Elevated Socket,Push-Pull
颜色 黑色
触头类型 Forked
紧固类型 推挽式
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 管装
