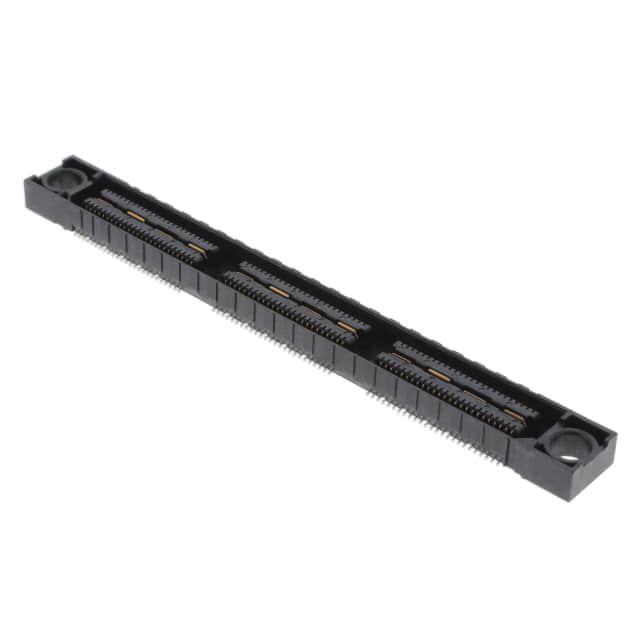

QSS-075-01-L-D-A-GP

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.635mm间距150p双排排母 普通插座, QSS系列, 直角, 表面
供应商型号: QSS-075-01-L-D-A-GP
供应商: Master
标准整包数: 5

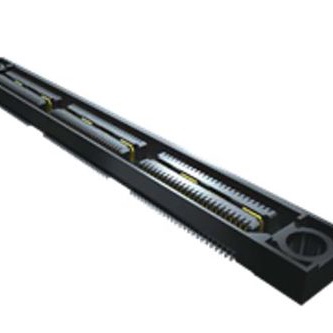

SAMTEC 矩形连接器 - 外壳 QSS-075-01-L-D-A-GP

QSS-075-01-L-D-A-GP概述


    产品简介


    本产品为一款由Samtec公司生产的QSS-25系列双排高密度插座(Double Row High-Speed Socket),主要用于高速信号传输。这类电子元器件广泛应用于通信设备、计算机主板、服务器以及工业自动化控制等领域,因其高效稳定的传输性能而备受青睐。

    技术参数


    - 型号规格: QSS-XXX-XX-XXX-D-XXX-X-XX
    - 引脚数: -025, -050, -075, -100, -125(具体取决于型号)
    - 镀层选项:
    - F: 3µ"闪镀金,接触区,尾部为雾化锡
    - L: 10µ"轻镀金,接触区,尾部为雾化锡
    - H: 30µ"重镀金,接触区,3µ"镀金尾部
    - C: 50µ"重镀金,接触区,尾部为雾化锡
    - STL: 30µ"重选择性镀金,接触区,锡铅尾部
    - FTL: 3µ"闪镀金,接触区,锡铅尾部
    - 插针规格: 高度变化不超过.002英寸(0.05mm)
    - 机械规格:
    - 插拔力:接触区的最小保留力为6盎司,接地平面的最小保留力为8盎司
    - 绝缘材料:液晶聚合物(LCP),UL94V-0等级,颜色为黑色
    - 接触材料:磷青铜
    - 安装方式:
    - 包装:标准托盘包装或带状与卷装包装(Tape & Reel)
    - 其他附件选项:锁紧夹(Locking Clips)和导柱(Guide Posts)

    产品特点和优势


    QSS-25系列双排高密度插座以其高密度和卓越的信号完整性著称。它采用高密度设计,确保了在有限空间内的高效布线,且通过选择不同的镀层可以适应不同的环境需求。此外,独特的锁紧夹和导柱设计显著提高了连接的稳定性,使它们在严苛环境下仍能保持出色的性能。相比市场上同类产品,它的信号传输速度更快,可靠性更高,使用寿命更长,从而提升了系统的整体性能。

    应用案例和使用建议


    QSS-25系列插座在多个关键领域有着广泛的应用,例如在服务器机柜中用于高速数据传输,或是作为通信设备中的关键连接组件。对于需要高密度布线的应用,如多通道数据采集系统,QSS-25系列特别适合。为了保证最佳效果,建议在使用时注意以下几点:
    - 严格按照制造商的技术规格进行安装,尤其是接触区的镀层选择。
    - 确保连接器周围有足够的散热措施以维持稳定性能。
    - 在使用带有锁紧夹的型号时,优先考虑手动放置而非自动放置,以避免插入力过大导致损坏。

    兼容性和支持


    QSS-25系列插座支持多种包装形式,包括标准托盘包装及带状与卷装包装(Tape & Reel)。厂商提供全面的支持,包括详细的安装指南和技术文档,以确保用户能够正确使用这些产品。对于已存在的客户,还可以获得额外的技术咨询和服务支持。

    常见问题与解决方案


    1. 问: 插座是否支持自动放置?
    答: 不支持,特别是在带有锁紧夹(Locking Clips)的型号中,由于插入力大,建议手动放置。

    2. 问: 如何确保安装时的正确对准?
    答: 使用带有导柱(Guide Posts)的设计可以有效提升安装精度。

    3. 问: 是否可以更换镀层?
    答: 可以,-L镀层可以替换为-F镀层。

    总结和推荐


    综上所述,QSS-25系列双排高密度插座凭借其优越的性能、可靠的稳定性以及灵活的应用范围,非常适合用于高性能电子产品中。无论是数据中心、通信基站还是自动化控制系统,这款插座都能发挥出色的作用。我们强烈推荐在上述应用场合中选用QSS-25系列插座。

QSS-075-01-L-D-A-GP参数

参数
触头端接 -
针脚数 150pin
类型 Center Strip Contacts,Socket
颜色 -
触头类型 -
紧固类型 -
排数 2
长*宽*高 70.9mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSS-075-01-L-D-A-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-075-01-L-D-A-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSS-075-01-L-D-A-GP QSS-075-01-L-D-A-GP数据手册

QSS-075-01-L-D-A-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 15.5434 ¥ 129.237
25+ $ 15.0856 ¥ 125.4305
50+ $ 11.1724 ¥ 92.8448
100+ $ 10.3668 ¥ 84.4933
250+ $ 10.2652 ¥ 84.0614
500+ $ 10.2124 ¥ 83.6294
1000+ $ 10.2124 ¥ 83.6294
库存: 18
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 646.18
直接购买
加入购物车
