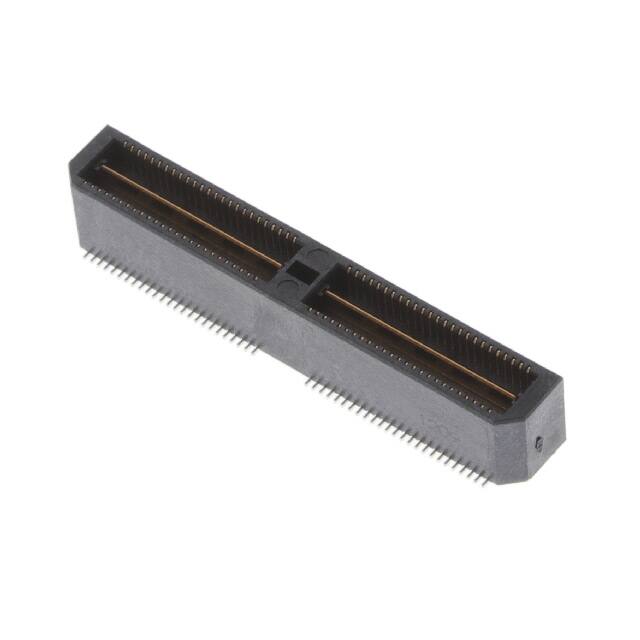

QTS-050-02-L-D-A-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.64mm间距100p双排排针, QTS系列, 水平, 表面
供应商型号: SR-QTS-050-02-L-D-A-K-TR
供应商: 海外现货
标准整包数: 300
SAMTEC 矩形连接器 - 外壳 QTS-050-02-L-D-A-K-TR

QTS-050-02-L-D-A-K-TR概述

    电子元器件产品技术手册:QTS-25-XX-D-XX
    本文档包含了有关QTS-25-XX-D-XX系列电子元器件产品的详细技术资料。这些元器件由SAMTEC公司生产,适用于多种高要求的应用场合。以下是关于该产品的全面解析。

    1. 产品简介


    QTS-25-XX-D-XX是一款高性能双排针连接器,主要应用于计算机、通信设备、工业自动化等领域。该连接器采用磷青铜材料制造,具有优良的导电性和机械强度。它支持多种引脚配置(如-025, -050, -075, -100, -125每行),可以灵活适应不同需求的应用设计。

    2. 技术参数


    - 尺寸:
    - 针间距:0.025英寸(0.635毫米)
    - 总高度:0.155至0.005英寸(3.94至0.115毫米)+0.003英寸(0.076毫米)
    - 接触电阻:最大10毫欧
    - 绝缘电阻:最小100兆欧
    - 耐电压:最高交流电压500伏
    - 工作温度范围:-40°C至+105°C
    - 安装方式:可选自动贴装、手动贴装或锁定夹具安装

    3. 产品特点和优势


    - 高性能插拔力:经过严格测试,确保连接稳定可靠
    - 多引脚配置选择:可根据具体需求进行定制
    - 兼容多种引脚选项:提供包括-03、-04、-05和-06在内的多种引脚样式
    - 卓越的机械强度:采用磷青铜材料,耐用且不易变形

    4. 应用案例和使用建议


    - 应用案例:常用于计算机主板、服务器机柜以及各类嵌入式系统中。例如,在服务器机柜内部布线时,该连接器可用于母板到背板的高速信号传输。
    - 使用建议:在高振动环境中使用时,建议采用锁定夹具安装以提高可靠性;对于需要频繁插拔的应用,建议选择轻触型引脚选项以降低磨损。

    5. 兼容性和支持


    - 兼容性:此连接器与其他标准引脚数相同的产品具有良好的兼容性,能够轻松集成到现有设计中。
    - 技术支持:SAMTEC公司提供了详尽的技术文档和在线技术支持,帮助客户顺利应用此产品。

    6. 常见问题与解决方案


    - 问题:在高振动环境下插拔力不稳定。
    - 解决方案:建议增加锁定夹具以增强连接稳定性。
    - 问题:在高温环境下接触电阻增大。
    - 解决方案:检查并确认所有接触面清洁无氧化,并考虑更换镀金接触表面的版本。

    7. 总结和推荐


    QTS-25-XX-D-XX以其出色的性能和灵活性在众多连接器产品中脱颖而出,特别适合于那些需要高可靠性、低接触电阻的应用场景。鉴于其卓越的表现和广泛应用,强烈推荐给需要高品质连接器解决方案的设计者和工程师们。

QTS-050-02-L-D-A-K-TR参数

参数
触头端接 -
针脚数 100pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
