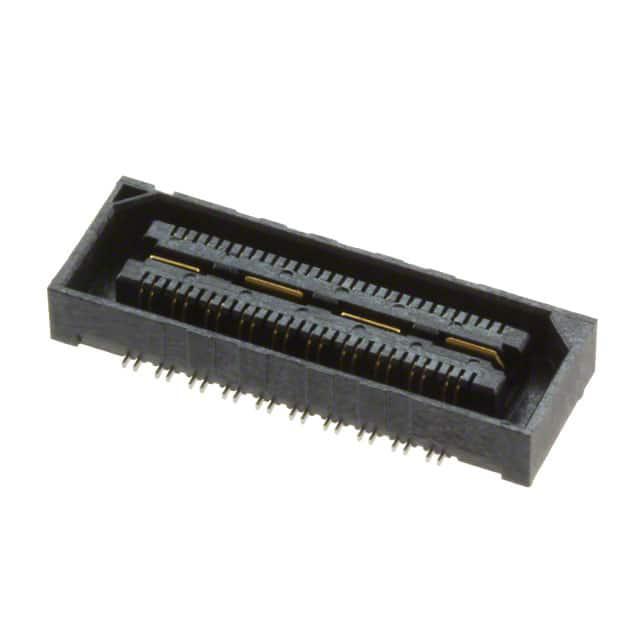

QSH-020-01-L-D-DP-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排母 板对板, QSH系列, 直角, 表面
供应商型号: SR-QSH-020-01-L-D-DP-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSH-020-01-L-D-DP-A

QSH-020-01-L-D-DP-A概述

    电子元器件技术手册:QSH-XXX-XX-X-D-DP-XXX-X-XX



    产品简介




    QSH-XXX-XX-X-D-DP-XXX-X-XX是一款由Samtec公司设计和制造的高性能电子元器件,属于高速差分对插座组件。该产品主要适用于电信、数据通信、计算机网络及其它需要高可靠性互连的应用领域。其独特的双排针脚设计和多样的配置选项,使其在各种复杂的电子系统中表现出色。


    技术参数




    - 连接器类型:高速差分对插座
    - 连接位数:-020, -040, -060, -080, -100(每行)
    - 安装方式:焊接
    - 尺寸:符合英寸标准,尺寸精确到小数点后三位
    - 材料:绝缘体为黑色LCP材料,终端和接地平面采用磷青铜
    - 电镀规格:多种选择,包括轻度金、重度金和电抛光金
    - 电气特性:
    - 推出力:至少4盎司
    - 接地平面保留力:至少8盎司
    - 金层厚度:可选范围从3μ"至50μ"
    - 机械特性:
    - 导线直径:0.1280英寸(±0.0010英寸)
    - 插入力:需手动插入
    - 灵活的锁片和引导柱选项,便于自动化装配


    产品特点和优势




    QSH-XXX-XX-X-D-DP-XXX-X-XX具备多项创新技术特点和优势:
    - 多样的连接配置:提供多种连接位置和样式选项,以满足不同应用场景的需求。
    - 卓越的电气性能:采用先进的金层电镀技术,确保出色的电气特性和信号完整性。
    - 可靠的机械设计:使用磷青铜材料,确保长期稳定性和抗腐蚀能力。
    - 灵活的安装方式:支持自动和手动安装,适应不同的生产和组装需求。


    应用案例和使用建议




    QSH-XXX-XX-X-D-DP-XXX-X-XX广泛应用于电信基站、数据中心、工业控制系统等场合。具体应用如在数据中心内部构建高速数据链路时,确保各设备之间的可靠连接。此外,考虑到该产品具有较大的插入力,建议在自动化装配过程中使用手动插入方法,以保证连接的稳定性。

    对于特定应用场合,可根据实际需求选择合适的电镀规格和安装方式。例如,在需要高度稳定性的环境中,推荐使用重金(30μ")电镀规格。


    兼容性和支持




    QSH-XXX-XX-X-D-DP-XXX-X-XX与多种设备和电路板兼容,特别是支持不同的电镀规格。制造商提供了全面的技术支持和服务,包括详细的安装指南、故障排除手册和技术咨询服务。这些资源有助于用户快速掌握产品特性并实现高效集成。


    常见问题与解决方案




    1. Q: 如何处理较大的插入力?
    - A: 在自动装配时,推荐手动插入以确保连接质量。确保连接器正确安装并紧固到位,避免因插入力过大导致损坏。

    2. Q: 如何选择合适的电镀规格?
    - A: 根据具体应用环境的要求来选择合适的电镀规格。如在需要更高信号完整性的场合,选择重金(50μ")电镀规格;而在一般情况下,轻度金(3μ")电镀即可满足要求。


    总结和推荐




    总体而言,QSH-XXX-XX-X-D-DP-XXX-X-XX是一款具备优异性能和广泛应用前景的高速差分对插座组件。其多样化的配置选项、出色的电气性能和坚固的机械设计使其成为许多复杂电子系统的理想选择。我们强烈推荐这一产品给需要高可靠性互连解决方案的应用领域。

QSH-020-01-L-D-DP-A参数

参数
排数 2
触头端接 -
针脚数 40pin
类型 Differential Pair Array,Female
颜色 黑色
触头类型 磷青铜
紧固类型 -
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
