QSH-030-01-F-D

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 500μm 2 60pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 76nm 金 SMD,P=0.5mm 贴片安装
供应商型号: 200-QSH03001FD
供应商: Mouser
标准整包数: 1

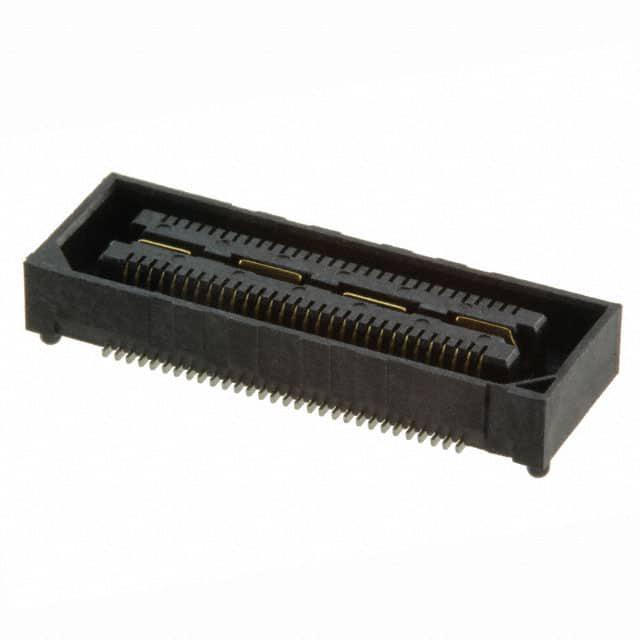

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-030-01-F-D

QSH-030-01-F-D概述

    高速接地平面插座 (QSH Series) 技术手册解析

    产品简介


    QSH系列是Samtec公司推出的一款高速接地平面插座,专为高性能应用设计。该系列产品采用独特的刀片与弹簧针接触结构(Blade & Beam Design),支持单端和差分对连接。QSH系列广泛应用于电信、数据通信、工业控制等领域,尤其适用于需要高速信号传输和强电流承载的应用场景。

    技术参数


    | 参数名称 | 规格范围 |

    | 针间距 | 0.50 mm (.0197") |
    | 插槽数 | 每行30、60、90针 |
    | 接触材料 | 磷青铜 |
    | 表面处理 | Au或Sn镀层,厚度50µ" (1.27µm) Ni |
    | 电流承载能力 | 单针2A,双针4A |
    | 接地平面电流承载能力 | 每个接地平面25A |
    | 工作温度范围 | -55°C 至 +125°C |
    | 绝缘材料 | 液晶聚合物 |
    | 电压耐受能力 | 175VAC (5mm堆叠高度) |
    | 最大循环次数 | 100次 |
    | RoHS合规性 | 是 |

    产品特点和优势


    1. 卓越的电气性能:QSH系列支持高达2 Gbps的数据传输速率,确保信号完整性。
    2. 坚固耐用:经过10年制造寿命测试的镀金选项(-C),适合长期高频率使用的场景。
    3. 模块化设计:提供多种针数、布局和堆叠高度选择,适应不同电路板设计需求。
    4. 兼容性强:与QTH系列互配良好,同时支持UMPT/UMPS灵活两件式电源/信号解决方案。

    应用案例和使用建议


    QSH系列广泛应用于以下场景:
    - 服务器和存储设备:利用其强大的接地能力和高速信号传输,满足数据中心的需求。
    - 工业自动化:在恶劣环境下稳定运行,保证系统的可靠性和安全性。

    使用建议:
    - 在组装过程中,确保PCB设计符合推荐布局以最大化性能。
    - 使用带电操作时,注意静电防护,避免损坏敏感元件。

    兼容性和支持


    QSH系列与QTH系列完全兼容,且可通过SO系列实现板间堆叠。Samtec公司提供详尽的技术支持文档及样品服务,帮助客户快速集成到项目中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插入力过大 | 检查PCB设计是否符合推荐规格 |
    | 插头无法正常拔出 | 确认未过最大循环次数限制 |
    | 性能下降 | 更新固件并重新校准 |

    总结和推荐


    总体而言,QSH系列高速接地平面插座以其出色的性能、多样化的配置选项以及强大的技术支持成为行业内的佼佼者。如果您正在寻找一款能够应对复杂环境挑战并保持高效信号传输的产品,QSH系列无疑是最佳选择之一。因此,我们强烈推荐此产品给需要高性能连接解决方案的客户。
    希望这份文章能够满足您的需求!如果有任何进一步的要求或修改意见,请随时告知。

QSH-030-01-F-D参数

参数
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 76nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 60pin
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
