首页  >  产品百科  >  EBDM-6-06-2.0-S-RA-1-G-S

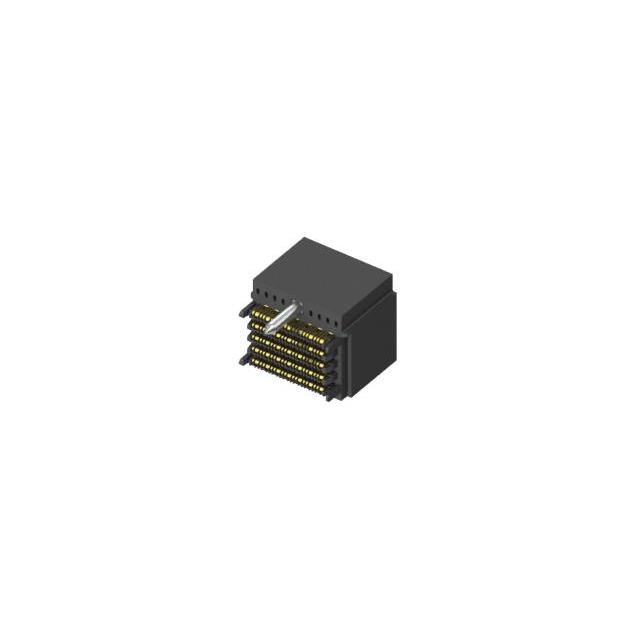

EBDM-6-06-2.0-S-RA-1-G-S

厂牌: SAMTEC
产品描述: 高速/模块连接器 ExaMAX 2.00 mm Direct Mate Orthogonal Header
供应商型号: Q-EBDM-6-06-2.0-S-RA-1-G-S
供应商: 期货订购
标准整包数: 1
SAMTEC 模块化连接器 - 接线块 EBDM-6-06-2.0-S-RA-1-G-S

EBDM-6-06-2.0-S-RA-1-G-S概述

    EBDM-6-XX-2.0-X-RA-X-X-X 电子元器件产品技术手册

    产品简介


    EBDM-6-XX-2.0-X-RA-X-X-X 是一种高性能的直角插头连接器,主要用于电子设备中的信号传输和电源分配。这款连接器特别适用于需要紧凑设计和高可靠性应用场景的电子系统,如电信设备、工业自动化系统和医疗设备等。

    技术参数


    - 引脚配置:每列有6对引脚,可选配06、08、10、12列。
    - 接触区域材质:铜合金。
    - 尾部材质:表面镀金,接触区为亮金,尾部为哑光锡。
    - 安装方式:右角度设计(-RA),并支持螺钉固定(-S)。
    - 接口材料:LCP,UL 94-V0阻燃等级,颜色为黑色。
    - 间距:2.0mm。
    - 包装:标准托盘包装。
    - 最小压入力:2.22N。
    - 工作温度范围:-40°C至+105°C。
    - 电气特性:支持高频信号传输,最高可达5GHz。

    产品特点和优势


    - 高度集成:通过多列设计,能够实现高密度信号和电源连接。
    - 优良的电气性能:采用镀金工艺确保信号传输的稳定性,适用于高频应用场景。
    - 耐用性强:铜合金材料确保了连接器的长期可靠性和抗腐蚀能力。
    - 易于安装:右角度设计方便布线和安装,螺钉固定方式提供了额外的稳固性。
    - 符合行业标准:支持广泛的电压和电流范围,确保与多种电子设备兼容。

    应用案例和使用建议


    - 应用案例:广泛应用于电信基站、工业自动化控制系统、医疗设备等领域。
    - 使用建议:在布线时应注意保持合适的走线路径,避免干扰和信号衰减。建议使用带有合适槽形的螺丝,以确保牢固固定。对于高频应用,应选择阻抗匹配良好的电缆进行连接,以保持信号完整性。

    兼容性和支持


    - 兼容性:EBDM-6-XX-2.0-X-RA-X-X-X 可与其他标准连接器和电子设备兼容,确保灵活的系统集成。
    - 技术支持:提供详尽的技术文档和支持服务,包括连接器装配指南和电气测试报告。如需进一步协助,可通过邮件或电话联系官方技术支持团队。

    常见问题与解决方案


    - 问题1:最小压入力过大。
    - 解决方案:检查插针和插座的接触面是否清洁且无损坏。必要时,更换新的连接器组件。
    - 问题2:连接器在高温环境下工作不稳定。
    - 解决方案:确认工作温度不超过规定的最大值(+105°C)。若有必要,可以考虑使用导热垫或其他散热措施来改善散热效果。
    - 问题3:信号传输质量不佳。
    - 解决方案:检查连接器及其周围电路的接地情况,确保良好的屏蔽和接地连接。同时,可以考虑更换为更高级别的镀层材料以提高信号传输质量。

    总结和推荐


    综上所述,EBDM-6-XX-2.0-X-RA-X-X-X 连接器凭借其高密度设计、优良的电气性能和良好的兼容性,在多种应用场景中表现出色。无论是电信设备还是医疗设备,它都能提供可靠的信号和电源连接解决方案。因此,我们强烈推荐该产品给需要高性能连接器的应用领域。

EBDM-6-06-2.0-S-RA-1-G-S参数

参数
包装方式 托盘

EBDM-6-06-2.0-S-RA-1-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EBDM-6-06-2.0-S-RA-1-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 模块化连接器 - 接线块 SAMTEC EBDM-6-06-2.0-S-RA-1-G-S EBDM-6-06-2.0-S-RA-1-G-S数据手册

EBDM-6-06-2.0-S-RA-1-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 84.3447 ¥ 700.0608
10+ $ 81.1076 ¥ 673.1931
25+ $ 70.2906 ¥ 583.4118
50+ $ 60.2517 ¥ 500.0887
100+ $ 43.2701 ¥ 359.142
250+ $ 40.1356 ¥ 333.1255
500+ $ 33.8283 ¥ 280.7753
库存: 100
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 700.06
