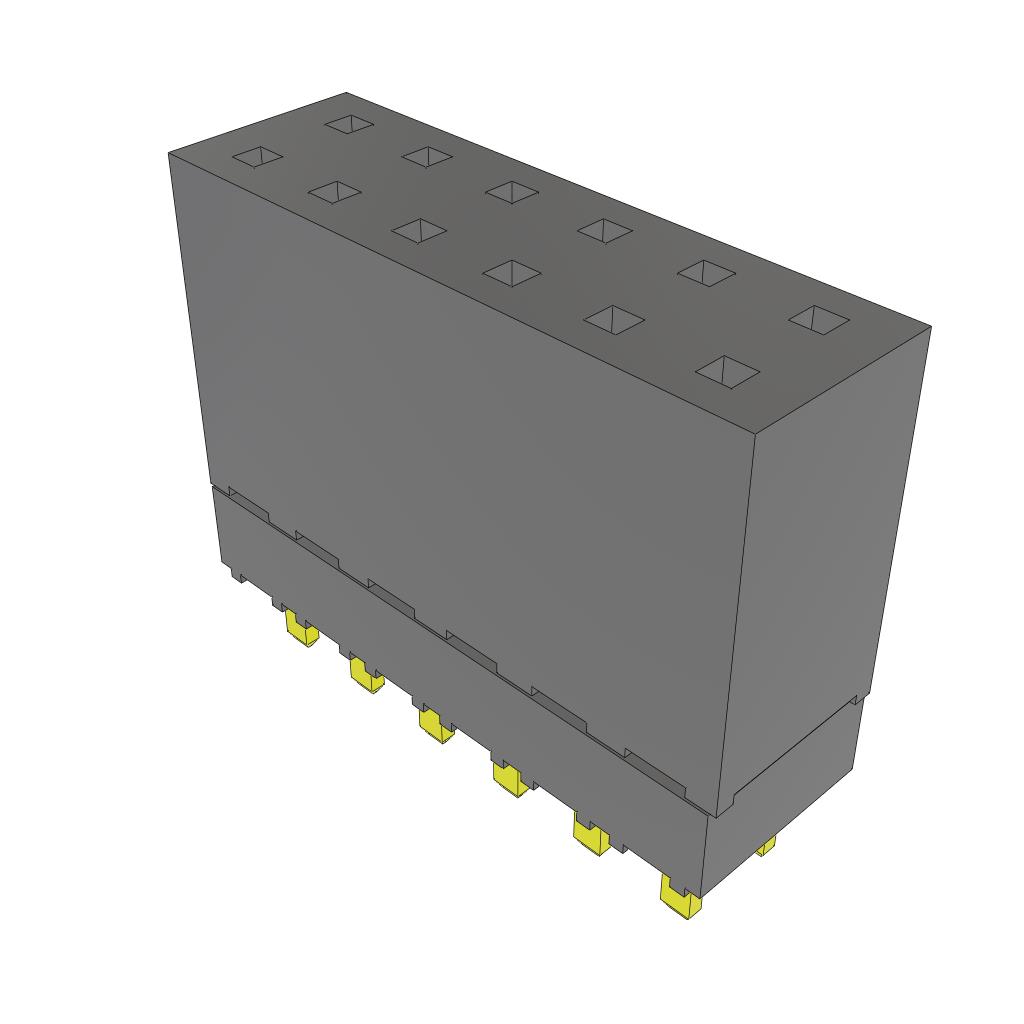

ESW-106-12-G-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2 12pin 推挽式 Forked 黑色 通孔安装 15.75mm(长度)*4.95mm(高度)
供应商型号: SR-ESW-106-12-G-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ESW-106-12-G-D

ESW-106-12-G-D概述


    产品简介


    本电子元器件是来自Samtec公司的插头连接器,型号为SSW-XX-X。该连接器主要用于各类电子设备之间的高速数据传输和电力供应。它具有多种尺寸和引脚配置选项,适用于计算机、通讯设备、工业自动化控制系统等领域。

    技术参数


    以下是该连接器的主要技术规格:
    - 锁紧引脚选项:-LL(参见图4,第2页)(单排1或2位置不适用)
    - 极化选项:表示正极(参见图3,第2页)
    - 引脚长度公差:±.010[0.25]
    - 接触面积镀层选项:
    - -G:20μ"选择性金在接触区域,3μ"选择性金在尾部
    - -T:整个针脚为哑光锡(仅标准插入力)
    - -S:30μ"选择性金在接触区域,哑光锡在尾部
    - -H:30μ"选择性金在接触区域,3μ"选择性金在尾部
    - -F:3μ"选择性金在接触区域,哑光锡在尾部
    - -E:50μ"选择性金在接触区域,3μ"选择性金在尾部
    - -L:10μ"选择性金在接触区域,哑光锡在尾部
    - 允许的最大弯曲度:0.003[0.08]英寸/英寸
    - 允许的最大倾斜度:±0.015[0.38]英寸
    - 材料:
    - SSW:LCP,UL 94 VO,颜色:黑色
    - SSB、ESS、DSB:PBT,UL 94 V0,颜色:黑色
    - LBS:HTN,UL 94 V0,颜色:黑色
    - 接触件:磷青铜

    产品特点和优势


    1. 高可靠性:接触件采用磷青铜材质,具有出色的耐磨性和抗腐蚀性。
    2. 多样化配置:提供多种镀层和引脚长度选项,以适应不同的应用场景。
    3. 易于安装:锁紧引脚设计使得安装更为便捷。
    4. 良好的电气性能:低接触电阻,适合高频率和高电流的应用环境。

    应用案例和使用建议


    应用案例:
    - 在计算机系统中用于主板与扩展卡之间的高速数据传输。
    - 在通信设备中作为信号传输接口。
    - 在工业自动化控制系统中实现设备间的信号连接。
    使用建议:
    - 在安装过程中注意保持适当的弯曲度和倾斜度,避免影响性能。
    - 选择合适的镀层类型,根据具体应用场景和电气需求进行选型。

    兼容性和支持


    该连接器可与其他采用相同标准的电子元件兼容,保证了广泛的互换性和灵活性。Samtec公司提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方法:检查接触面是否清洁,必要时更换接触件。
    2. 问题:弯曲度超标
    - 解决方法:按照要求控制组装过程中的弯曲度,确保符合标准。
    3. 问题:倾斜度超标
    - 解决方法:在安装过程中仔细调整位置,确保所有引脚都在允许的公差范围内。

    总结和推荐


    这款由Samtec公司生产的SSW-XX-X连接器在设计上具备了高可靠性和良好的电气性能,适合作为各类电子设备中的重要连接组件。其多样化的配置选项和广泛的应用领域使其在市场上具有较强的竞争力。我们强烈推荐这一产品给需要高性能连接解决方案的用户。

ESW-106-12-G-D参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 12pin
类型 Elevated Socket,Push-Pull
颜色 黑色
触头类型 Forked
长*宽*高 15.75mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESW-106-12-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
