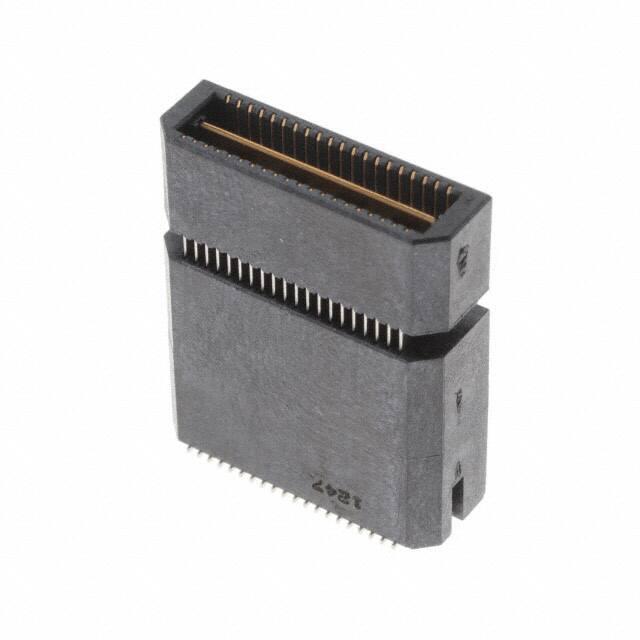

QTE-020-07-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 40pin 25mm 24.23mm 76nm 金 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTE02007FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-07-F-D-A

QTE-020-07-F-D-A概述

    电子元器件产品技术手册

    1. 产品简介


    本文档介绍了由Samtec公司生产的QTE系列电子元器件。这些产品主要用于电路板连接器的应用领域,包括工业自动化、电信设备、医疗仪器及消费电子产品等。QTE系列终端装配组件(Double Row HS Terminal Assembly)是一种高性能的双排高密度终端组装件,适用于需要高可靠性连接的场合。

    2. 技术参数


    - 终端规格:提供多种规格的终端选项,包括长度为0.1680英寸至1.1510英寸的不同尺寸。
    - 接触材料:磷青铜,接触区域选择金或锡铅合金,具体取决于所选的镀层。
    - 电气特性:
    - 最小终端保留力:8盎司
    - 最小接地平面保留力:1磅
    - 绝缘材料:LCP(液晶聚合物),UL94V-0等级;颜色为黑色。
    - 包装规格:可选托盘包装或带卷包装,最大封装位置数量分别为60个和40个(根据型号不同)。
    - 工作环境:可在典型的工作环境中稳定运行,适用于广泛的温度范围。

    3. 产品特点和优势


    QTE系列具有以下显著特点:
    - 高性能连接:通过高密度终端设计,实现高效的数据传输和信号完整性。
    - 灵活性:提供多种选择项,如导电镀层、终端样式和机械特性,以适应不同的应用场景需求。
    - 可靠的机械性能:具备优秀的插入/拔出力,以及多种锁定和保持机制,确保长期稳定使用。
    - 定制化支持:可根据客户需求进行特定配置,满足特殊应用要求。

    4. 应用案例和使用建议


    - 应用案例:QTE系列广泛应用于自动化控制系统、通信基站、医疗成像设备等领域。例如,在一个自动化生产线上,QTE系列连接器用于数据采集系统中,实现了高速数据传输,提高了系统的整体效率。
    - 使用建议:为了获得最佳性能,建议用户在选择终端样式时考虑到预期的电流负载和机械应力。此外,在进行组装操作前,请仔细阅读相关注意事项,以避免损坏部件。

    5. 兼容性和支持


    QTE系列产品兼容大多数标准的电路板设计,且易于与其他电子元器件集成。Samtec公司提供了全面的技术支持服务,包括设计指导、样品请求及售后服务。客户可以通过官方网站访问更多技术支持资源,或直接联系客服获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过高 | 确保按照正确的顺序安装所有机械部件,特别是锁定装置。如果仍然存在问题,请联系技术支持。 |
    | 无法正确对齐 | 检查是否有异物阻碍或终端安装不正确。 |

    7. 总结和推荐


    QTE系列作为一款高质量的双排高密度终端组装件,凭借其出色的电气特性和机械性能,在多种应用场景中表现出色。它能够满足严苛的工作条件要求,并提供多样化的配置选项来适应不同的需求。因此,强烈推荐QTE系列终端装配组件给需要高性能连接解决方案的设计工程师和制造商。

QTE-020-07-F-D-A参数

参数
排数 2
触头镀层
板上高度 24.23mm
针脚数 40pin
接合堆叠高度 25mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
长*宽*高 20mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTE-020-07-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。
