IPS1-118-01-S-D

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 36pin 5.9A 760nm 金 黑色 通孔安装 46.1mm(长度)*4.95mm(高度)
供应商型号: N-IPS1-118-01-S-D
供应商: 云汉优选
标准整包数: 1

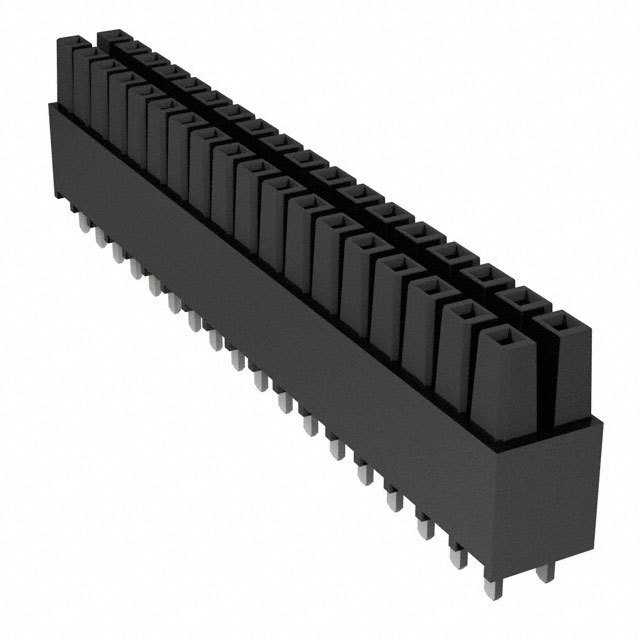

SAMTEC 矩形连接器 - 针座 - 插座/母插口 IPS1-118-01-S-D

IPS1-118-01-S-D概述

    # 电子元器件技术手册:IPS1-XX-D-XX-X

    产品简介


    IPS1-XX-D-XX-X 是一种双排插座装配,主要用于电路连接和信号传输。其设计具备高强度和高可靠性,广泛应用于计算机、通信设备、工业控制设备等领域。

    技术参数


    - 产品型号:IPS1-XX-D-XX-X
    - 绝缘材料:VECTRA E130i(黑色)
    - 接触材料:磷青铜,510 弹簧硬化
    - 插座规格:每行最多 25 个插针位置
    - 接触材料镀层:
    - 重型金镀层 (-H)
    - 选择性金镀层,钝化锡尾 (-S)
    - 锡镀层 (-T)
    - 重型选择性金镀层,钝化锡尾 (-SM)
    - 轻型选择性金镀层,钝化锡尾 (-L)
    - 插针插入力:最小接触推力为 1.5 磅
    - 最大允许弯曲:组装后每英寸不超过 0.003 英寸
    - 最大插针间差异:0.010 英寸
    - 引脚墙厚度:切割后应为 0.015 英寸 ± 0.003 英寸
    - 包装方式:散装

    产品特点和优势


    1. 高强度材料:采用 VECTRA E130i 绝缘材料和磷青铜接触材料,确保了高度的稳定性和耐久性。
    2. 多样化镀层选项:提供多种镀层选择以满足不同应用需求,增强了产品的适应性。
    3. 精密制造:严格的生产标准和质量控制,确保每件产品都达到高标准。
    4. 多功能性:可提供标准插入(-01)和低插入(-L1)两种插针样式。

    应用案例和使用建议


    应用案例
    - 计算机主板连接:用于计算机主板和其他外围设备之间的高速数据传输。
    - 通信设备:在各种通信设备中作为连接接口,保证信号的稳定传输。
    - 工业控制系统:在工业自动化设备中提供可靠的连接和数据传输。
    使用建议
    1. 注意环境条件:避免将插座暴露在极端温度下,防止材料变形。
    2. 正确选择镀层:根据具体应用场景选择合适的镀层,以确保长期使用时的性能稳定。
    3. 注意插针插入力度:确保插入插针时的力度符合要求,以免损坏插座或插针。

    兼容性和支持


    - 兼容性:适用于现有的标准 PCB 设计,便于集成到现有系统中。
    - 技术支持:厂商提供详细的安装和维护指南,以及客户支持服务。对于现有客户,可以选择其他镀层选项,如 -T 或 -PL。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 检查插针是否正确对齐,确认插针插入力度是否符合要求。 |
    | 连接不稳定 | 确认接触材料是否氧化,清洁接触点并重新插入插针。 |
    | 插座出现弯曲 | 确保组装过程中的插针插入力度适中,检查插针间的最大允许弯曲值。 |

    总结和推荐


    IPS1-XX-D-XX-X 是一款高性能、多用途的电子元器件,广泛适用于各种高要求的应用场合。其优越的材料选择、多样化的镀层选项和严格的质量控制,使其在市场上具有很强的竞争力。强烈推荐给需要高质量连接解决方案的客户。
    本产品手册提供了全面的技术细节和支持信息,有助于用户更好地了解和使用 IPS1-XX-D-XX-X。如果您有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

IPS1-118-01-S-D参数

参数
触头镀层厚度 - 配接 760nm
防护等级 -
排数 2
针脚数 36pin
触头镀层 - 配接
间距-配接 2.54mm
颜色 黑色
额定电流 5.9A
类型 Push-Pull,Receptacle
长*宽*高 46.1mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

IPS1-118-01-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPS1-118-01-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC IPS1-118-01-S-D IPS1-118-01-S-D数据手册

IPS1-118-01-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.4414 ¥ 37.7519
500+ $ 3.3063 ¥ 28.1036
1000+ $ 3.0192 ¥ 25.6632
2500+ $ 2.3766 ¥ 20.2011
5500+ $ 1.7034 ¥ 14.4789
15000+ $ 1.6116 ¥ 13.6986
库存: 68
起订量: 25 增量: 1
