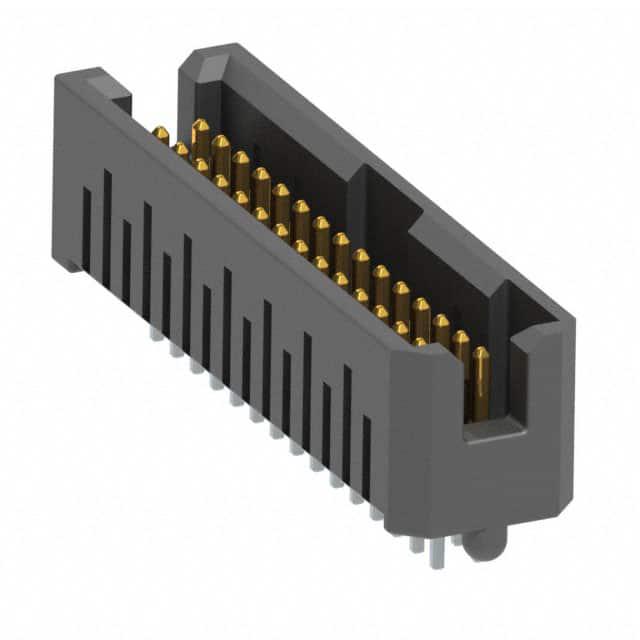

TFML-115-02-SM-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.27mm间距30p双排排针, TFML系列, 直角
供应商型号: SAM12122-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TFML-115-02-SM-D-A

TFML-115-02-SM-D-A概述


    产品简介


    本文介绍的是Samtec公司生产的TFML系列电子元器件。该系列产品主要包含两种类型的连接器:通过孔式(THROUGH HOLE)和表面贴装式(SURFACE MOUNT)。这些连接器适用于广泛的电子设备中,如计算机主板、网络设备、通信设备及消费电子产品等。通过孔式连接器支持高达50个位置,每排最多可达50个;而表面贴装式连接器则可提供更多的配置选择。

    技术参数


    | 参数类别 | 技术规格 |

    | 位置数 | -05 至 -50(每行)|
    | 排列方式 | 双排(-D) |
    | 引脚样式 | 通过孔式(-01)、表面贴装式(-02) |
    | 镀层规格 | 30μ" 选择性金在接触区,哑光锡在尾部(-S)
    15μ" 选择性金在接触区,哑光锡在尾部(-L)
    3μ" 选择性金在接触区,哑光锡在尾部(-F)
    其他选项详见上文 |
    | 选项 | 定位销(-A)、锁紧卡(-LC)、贴片垫(-P)、直角连接(-RA)、带膜贴片(-K)、焊钉(-SN、-SN2) |

    产品特点和优势


    - 高可靠性:TFML系列连接器具有卓越的耐用性和稳定性,适用于多种环境条件下的稳定工作。
    - 广泛的应用范围:由于其灵活的配置选项和坚固的设计,这些连接器可用于各种电子设备。
    - 便捷的安装:表面贴装式和直角连接选项为设计提供了灵活性,简化了组装过程。
    - 优秀的电气特性:通过优化的镀层和材料选择,确保了卓越的电气性能。

    应用案例和使用建议


    - 计算机主板:可作为多层电路板上的关键连接器,实现高效的数据传输。
    - 网络设备:适用于路由器、交换机等高速数据传输设备中的精密连接。
    - 通信设备:适合用于基站和终端设备之间的信号传递,要求高可靠性和低损耗。

    使用建议:
    - 在选择合适的型号时,需考虑具体的应用需求,例如引脚密度、安装方式等。
    - 确保所有组件安装到位,以避免由于安装不当导致的信号损失或物理损坏。

    兼容性和支持


    - 兼容性:TFML系列连接器设计兼容不同的安装方式和引脚样式,适用于大多数现代电子设备。
    - 支持服务:Samtec公司提供全面的技术支持和维护服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 问:如何正确安装定位销?
    - 答:将定位销按照图纸所示的位置对齐并固定,确保每个定位销都牢固地插入相应孔位。

    2. 问:锁紧卡(-LC)选项在自动放置过程中会遇到哪些问题?
    - 答:锁紧卡可能会增加插入力,不建议在自动放置过程中使用该选项。手动放置更安全可靠。

    总结和推荐


    总体而言,Samtec的TFML系列连接器是一款高品质、高可靠性的产品。其多样化的设计和优良的电气性能使其成为众多电子设备的理想选择。无论是针对复杂的计算平台还是通信系统,这些连接器都能提供稳定的连接和支持。因此,强烈推荐在相关项目中采用此系列连接器,以提高整体系统的性能和稳定性。

TFML-115-02-SM-D-A参数

参数
紧固类型 摩擦锁
排数 2
触头端接 -
针脚数 30pin
类型 Friction Lock,Header
颜色 黑色
触头类型 Male Pin
长*宽*高 22.23mm(长度)*5.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
