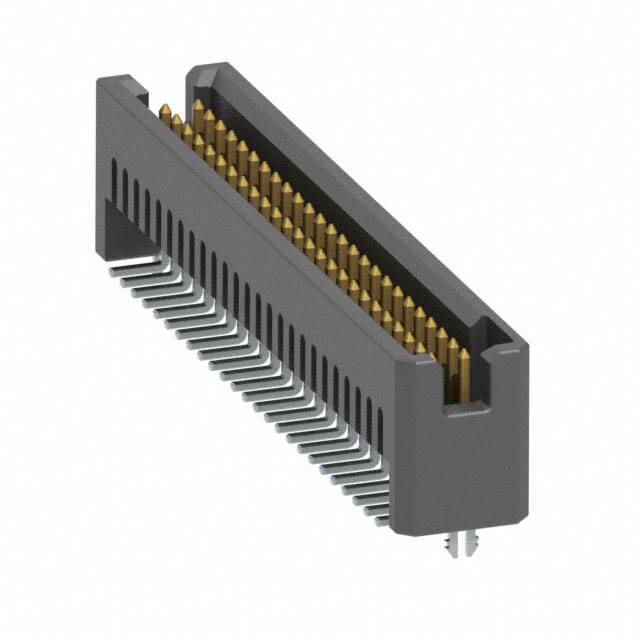

TFM-125-12-S-D-LC

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距50p双排排针, TFM系列, 直向
供应商型号: 200-TFM12512SDLC
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TFM-125-12-S-D-LC

TFM-125-12-S-D-LC概述

    电子元器件技术手册:TFM-1XX-XX-XXX-D-XXX

    1. 产品简介


    TFM-1XX-XX-XXX-D-XXX是一款高度集成的电子元器件,适用于多种工业及商业应用场景。该产品包含不同的引脚样式(如-01、-02、-03)和配置选项,使其能够满足各种电路设计的需求。该产品广泛应用于计算机、通讯设备、工业自动化系统等领域。

    2. 技术参数


    - 产品类型:连接器
    - 尺寸规格:多孔位设计,可选单排或双排引脚
    - 最大插入力:20oz(视具体情况而定)
    - 工作温度范围:-40°C 至 +125°C
    - 绝缘材料:LCP,UL 94-VO等级
    - 颜色:黑色
    - 插针材质:磷青铜

    3. 产品特点和优势


    - 多孔位设计:提供从5到50的孔位选择,适应不同电路板需求。
    - 引脚样式多样:通过-01、-02、-03等选项实现多种连接方式。
    - 表面处理:根据客户需求提供多种镀层选项,如30μ" Selective Gold、15μ" Selective Gold等,确保长期稳定性能。
    - 高可靠性:设计上保证了机械和电气性能的稳定性,满足工业级标准。
    - 多种装配选项:包含多种附件,如锁扣(-LC)、定位销(-A)等,提高了组装的灵活性。

    4. 应用案例和使用建议


    该产品因其多功能性和高度的定制能力,常用于以下几个方面:
    - 计算机主板:作为内存条或其他扩展卡的连接点。
    - 通讯设备:在路由器、交换机等设备中起到数据传输的作用。
    - 工业控制系统:在复杂环境中实现信号的可靠传输。
    使用建议:
    - 环境适应性:确保在使用过程中保持良好的散热环境,避免过热损坏。
    - 正确装配:使用合适的工具进行装配,避免损伤插针或绝缘材料。
    - 维护保养:定期检查连接器的状态,及时更换损坏部件。

    5. 兼容性和支持


    - 兼容性:产品设计时充分考虑了与其他标准接口的兼容性,如SFSS/SFSD系列。
    - 技术支持:提供详尽的技术文档及在线咨询服务,帮助用户解决安装及使用过程中遇到的问题。
    - 培训资源:公司网站上提供了丰富的用户手册、视频教程等资源,方便用户自学。

    6. 常见问题与解决方案


    - 问题一:插入力过大
    - 解决方案:确认是否选择了合适的锁扣(-LC)或其他配件以减少插入力。
    - 问题二:引脚损坏
    - 解决方案:检查装配过程是否规范,避免过度弯曲引脚。
    - 问题三:信号干扰
    - 解决方案:确保所有屏蔽层正确接地,并使用合适的抗干扰设计。

    7. 总结和推荐


    TFM-1XX-XX-XXX-D-XXX是一款功能强大且灵活度高的电子元器件,能够满足各种应用场景的需求。它的多孔位设计和多种配置选项使其成为市场上极具竞争力的产品之一。强烈推荐使用该产品,在设计和生产过程中为您的设备带来更高的稳定性和可靠性。

TFM-125-12-S-D-LC参数

参数
类型 Header,Push-Pull
排数 2
防护等级 -
触头镀层厚度 - 配接 760nm
颜色 黑色
针脚数 50pin
触头镀层 - 配接
额定电流 2.9A
间距-配接 1.27mm
长*宽*高 34.93mm(长度)*5.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

TFM-125-12-S-D-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-125-12-S-D-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TFM-125-12-S-D-LC TFM-125-12-S-D-LC数据手册

TFM-125-12-S-D-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.223 ¥ 77.9344
10+ $ 8.272 ¥ 69.8984
25+ $ 7.5708 ¥ 63.9733
112+ $ 6.4584 ¥ 54.5735
512+ $ 5.7225 ¥ 48.3551
1008+ $ 5.166 ¥ 43.6527
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 77.93
