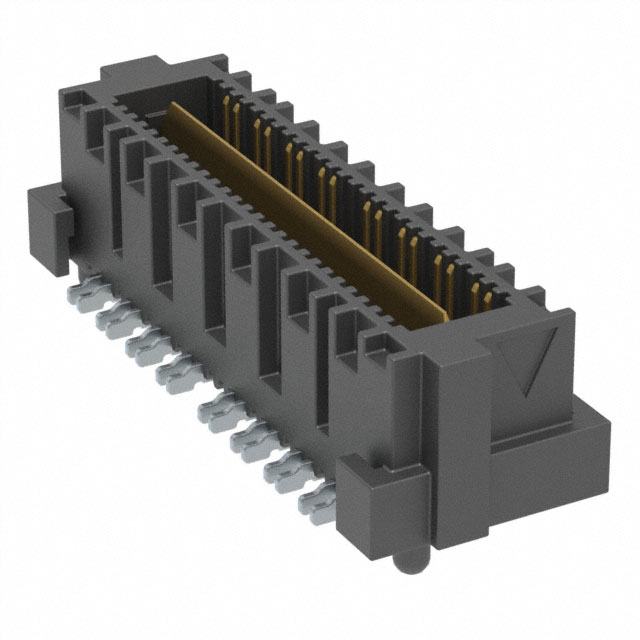

QMS-016-05.75-L-D-DP-A-K

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 640μm 2 32pin 10mm 250nm 金 SMD,P=0.64mm 贴片安装 20.83mm(长度)*7.52mm(高度)
供应商型号: N-QMS-016-05.75-L-D-DP-A-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-016-05.75-L-D-DP-A-K

QMS-016-05.75-L-D-DP-A-K概述

    电子元器件产品技术手册:QMS/QFS系列

    产品简介


    QMS/QFS系列是一种高性能的板对板连接器,广泛应用于电子设备的信号传输、电源分配等领域。这类连接器设计用于高密度应用环境,具备卓越的电气特性和机械性能。QMS系列主要用于板载安装,而QFS系列则适用于电缆与电路板之间的连接。它们适用于电信、工业自动化、医疗设备以及航空电子设备等各个行业。

    技术参数


    以下是QMS/QFS系列的主要技术规格:
    - 引脚排列:每个行最多26个引脚,最大78个引脚。
    - 引脚数量:单边52个引脚(–D类型),每边16对引脚(–D–DP类型)。
    - 引脚间距:0.635毫米(0.025英寸)。
    - 绝缘材料:液晶聚合物。
    - 接触材料:磷青铜。
    - 镀层选项:金涂层厚度10微米(0.25微米)。
    - 电气特性:
    - 单个引脚电流承载能力:2.6安培(两个引脚同时通电)。
    - 接地平面电流承载能力:15.7安培(一个接地平面通电)。
    - 工作温度范围:-55°C至+125°C。
    - 额定电压:300伏交流电。
    - 加工工艺:
    - 支持无铅焊接。
    - 表面贴装引脚共面性:最大0.15毫米(0.006英寸)。
    - 标准:SUMIT™、PCI/104-Express™、PCI/104-Express™ OneBank。

    产品特点和优势


    QMS/QFS系列具有以下独特功能和优势:
    - 高密度设计:适用于空间受限的应用环境。
    - 出色的电气性能:满足高性能信号传输的需求。
    - 宽泛的工作温度范围:适合严苛的工业环境。
    - 支持多种镀层选项:提供不同的电气和机械性能选择。
    - 可靠的焊接兼容性:支持无铅焊接,符合环保要求。
    - 多样化的包装选项:可选Tape & Reel封装,方便自动化生产。

    应用案例和使用建议


    QMS/QFS系列连接器适用于各种复杂的电子系统。例如,在通信基站中,它们可以用于信号传输和电源管理;在工业控制系统中,它们可以连接传感器和执行器,实现高效的数据传输。
    使用建议:
    - 在安装过程中,请确保引脚对准准确,以避免引脚弯曲。
    - 使用适当的焊接设备和技术,确保焊接质量,避免虚焊或短路。
    - 定期进行清洁和维护,保持良好的电气性能和机械稳定性。

    兼容性和支持


    QMS/QFS系列连接器与标准的PCB制造工艺高度兼容,适合大规模自动化生产线。厂商提供了丰富的技术支持,包括工程图纸、包装规格等详细资料。对于复杂的应用场景,如多层堆叠,建议直接联系厂商获取定制化支持。

    常见问题与解决方案


    - 问题1:引脚共面性不符合要求
    - 解决方案:调整焊接工艺,采用适当的锡膏厚度和焊接温度。
    - 问题2:焊接后引脚弯曲
    - 解决方案:在焊接前进行预组装测试,确保引脚对齐。
    - 问题3:接触电阻过高
    - 解决方案:检查连接器安装情况,确保焊接牢固且无污染。

    总结和推荐


    QMS/QFS系列是一款高性能、高可靠性的连接器,适用于高密度应用场合。其出色的电气特性和宽泛的工作温度范围使其成为许多高端电子设备的理想选择。无论是电信设备还是工业控制系统,QMS/QFS系列都能提供卓越的性能表现。因此,我们强烈推荐使用该系列产品。
    访问 [samtec.com](https://www.samtec.com/) 获取更多信息和支持资源。

QMS-016-05.75-L-D-DP-A-K参数

参数
排数 2
触头镀层
板上高度 -
针脚数 32pin
接合堆叠高度 10mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 640μm
长*宽*高 20.83mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
