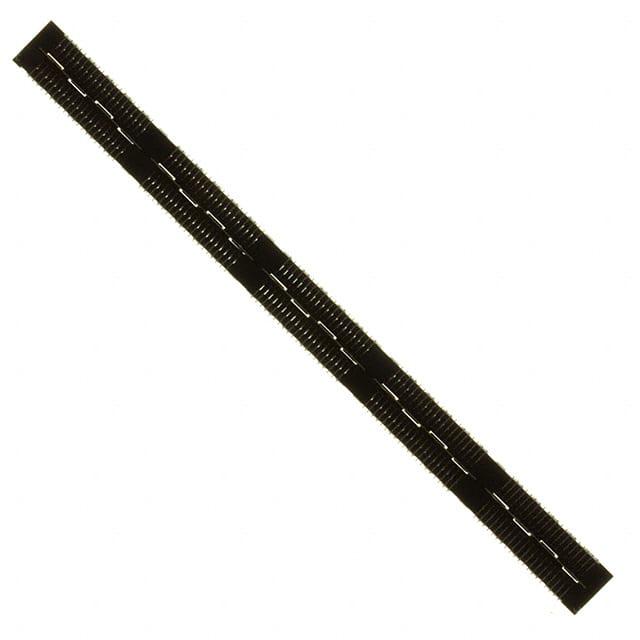

QSE-100-01-L-D-A

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 800μm 2 200pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 250nm 金 贴片安装 101.27mm(长度)*7.49mm(高度)
供应商型号: UA-QSE-100-01-L-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-100-01-L-D-A

QSE-100-01-L-D-A概述


    产品简介




    本文介绍了由SAMTEC公司生产的QSE-XXX-01-X-D-XXX系列电子元器件。该系列主要为高密度连接器,广泛应用于电信、计算机网络、工业自动化和医疗设备等领域。这些连接器设计用于提高信号传输的稳定性和可靠性,适用于多种复杂的电路布局。


    技术参数




    该系列产品的主要技术规格如下:

    - 尺寸:
    - 宽度:0.41 mm(典型值)
    - 长度:4.70 mm(典型值)
    - 高度:1.02 mm 至 1.19 mm(根据选项不同)

    - 引脚数:
    - 每个连接器包含多个插槽,典型情况下每组包含两个插槽。

    - 工作温度范围:
    - -40°C 至 +85°C

    - 安装方式:
    - 通孔安装(PTH)或无孔安装(NPTH),适合多种安装需求。

    - 电气特性:
    - 工作电压:最高可达30V DC
    - 工作电流:最大可达3A


    产品特点和优势




    QSE-XXX-01-X-D-XXX系列连接器的主要特点包括:

    - 高密度设计:紧凑的尺寸设计使得在有限的空间内能够容纳更多的引脚,非常适合空间受限的应用环境。
    - 高可靠性和稳定性:采用先进的材料和技术制造,保证了连接器在高温、低温、高湿度等极端条件下的稳定性能。
    - 多种安装选项:提供通孔安装和无孔安装两种选择,满足不同应用场景的需求。


    应用案例和使用建议




    该系列连接器广泛应用于各种工业设备中,如电信交换机、服务器、医疗成像设备等。例如,在医疗成像设备中,由于需要高频信号传输,QSE-XXX-01-X-D-XXX连接器能够确保信号的稳定性和准确性。

    使用建议:
    1. 在安装过程中,应严格按照手册提供的步骤进行操作,以确保正确安装。
    2. 建议使用专门的PCB布局和Stencil布局推荐图纸,以获得最佳的安装效果。
    3. 在特殊环境中(如高温或高湿环境),建议采取额外的防护措施,如增加防潮处理。


    兼容性和支持




    该系列产品与多种电子设备兼容,具体兼容性可参考产品手册中的详细说明。SAMTEC公司为用户提供全方位的技术支持和服务,包括安装指南、维修服务和定期维护。


    常见问题与解决方案




    问题1:如何确定正确的安装方式?
    解答:请参考手册中的“安装方式”部分,根据您的具体需求选择合适的安装方式(通孔安装或无孔安装)。

    问题2:如果出现接触不良的情况,该如何处理?
    解答:检查引脚是否有变形或损坏,必要时更换新的连接器。同时,确保正确的焊接工艺和安装位置。


    总结和推荐




    QSE-XXX-01-X-D-XXX系列连接器以其高密度设计、可靠性和多种安装选项在工业应用中表现出色。对于需要高密度连接且要求高度可靠的场合,该系列连接器是理想的选择。总体而言,我们强烈推荐这款产品给对连接器性能有高要求的应用领域。

QSE-100-01-L-D-A参数

参数
间距 800μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 200pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
长*宽*高 101.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-100-01-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-100-01-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-100-01-L-D-A QSE-100-01-L-D-A数据手册

QSE-100-01-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
