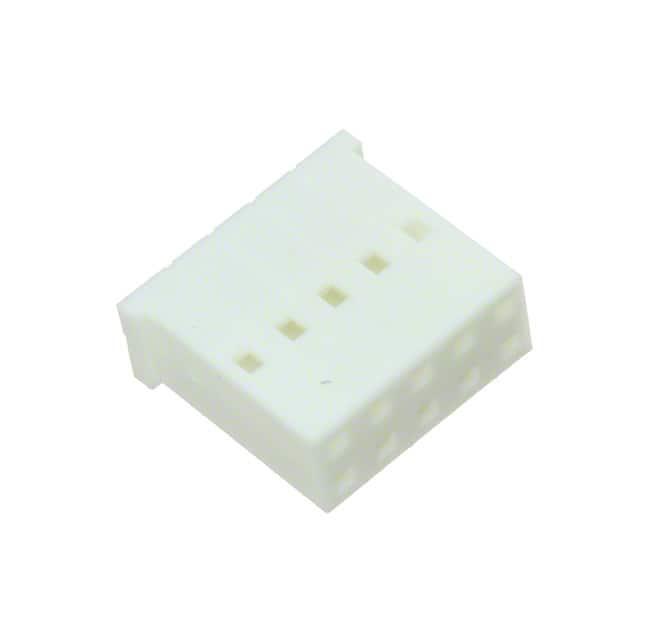

ISDM-05

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: 2 10pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装
供应商型号: ISDM-05
供应商: Master
标准整包数: 25
SAMTEC 矩形连接器 - 外壳 ISDM-05

ISDM-05概述

    产品技术手册解析:ISXM-XX-X

    1. 产品简介


    ISXM-XX-X 是一款用于连接应用的单排或多排引脚电子元件,主要用于高速信号传输及电源分配系统。它具有多个引脚位置选择,支持不同的键极化设计,能够适应不同尺寸和电气特性的应用场景。这种连接器广泛应用于通信设备、工业自动化系统、汽车电子、医疗设备等多个领域。

    2. 技术参数


    - 引脚数:支持 2 到 40 引脚的选择;
    - 排数:支持单排(-S)或双排(-D)设计;
    - 键极化:选配(-K),仅适用于某些型号,适用于 5 至 40 引脚;
    - 引脚间距:0.100 英寸;
    - 引脚直径:0.031 英寸(典型值);
    - 总宽度:取决于引脚数量;
    - 公连接器键位中心距离:(N-1) 0.100 英寸;
    - 母连接器键位中心距离:0.490 英寸(最大),0.440 英寸(最小);
    - 公连接器锁紧槽深:0.038 英寸(典型值);
    - 母连接器锁紧槽深:0.080 英寸(最大),0.076 英寸(最小);
    - 材质:PBT,白色;
    - 工作温度范围:未提供具体数值,但通常适用宽温范围。

    3. 产品特点和优势


    ISXM-XX-X 连接器具有以下几个显著特点和优势:
    - 高度可靠:采用高性能材料,确保长期稳定使用;
    - 多种配置选择:提供多种引脚数量和排数配置,以满足不同应用需求;
    - 快速锁紧机制:通过简单的插拔操作实现可靠连接;
    - 高密度设计:在有限的空间内提供更多的连接点;
    - 良好的电气性能:低接触电阻和优异的抗干扰能力,确保信号传输质量。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:在数据中心中作为背板连接器,连接各种板卡,实现高效的数据传输;
    - 工业自动化:在机器视觉系统中连接摄像头和处理器,确保图像数据的实时传输;
    - 汽车电子:用于车身控制模块之间进行数据交换。
    使用建议:
    - 确保引脚的清洁度和正确安装方向;
    - 在高振动环境中使用时,可考虑添加额外的固定装置,防止连接松动;
    - 定期检查和清洁引脚,以保持最佳电气性能。

    5. 兼容性和支持


    ISXM-XX-X 连接器与市面上主流的 PCB 板材兼容,易于集成到现有的设计中。制造商提供详细的技术文档和支持服务,包括设计指南、装配说明和故障排除指南,确保客户能够顺利部署和使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查锁紧机制是否正常工作;确保引脚完全插入且位置正确 |
    | 接触不良 | 清洁引脚并确保没有氧化层;检查引脚是否损坏 |

    7. 总结和推荐


    ISXM-XX-X 连接器凭借其灵活的配置选项、可靠的机械结构和优秀的电气性能,在众多应用场景中表现出色。其高密度设计和多样的配置使其成为高速信号传输和电源分配的理想选择。无论是通信设备还是工业自动化系统,ISXM-XX-X 都能胜任关键任务。因此,强烈推荐在需要高可靠性连接的应用场景中使用 ISXM-XX-X 连接器。

ISDM-05参数

参数
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 10pin
类型 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
