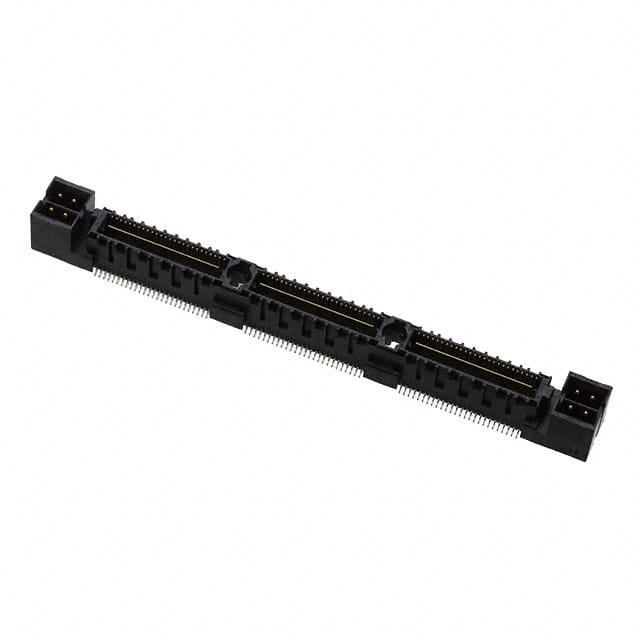

QMS-078-05.75-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 2 156pin SMD,P=0.64mm 贴片安装 63.51mm(长度)*7.52mm(高度)
供应商型号: SAM12752-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QMS-078-05.75-L-D-A

QMS-078-05.75-L-D-A概述

    QMS/QFS系列电子元器件技术手册



    产品简介



    QMS/QFS系列是由Samtec公司生产的一种高性能电子连接器。该系列主要包括板对板连接器(Board Mates: QMS/QFS)和电缆连接器(Cable Mates: 6QCD)。这些连接器设计用于各种高密度应用场合,广泛应用于通信、计算机、医疗设备等领域。


    技术参数



    - 引脚布局:QMS/QFS每行最多52个引脚(52个引脚为单端连接,16对为差分对连接)。
    - 引脚样式:提供多种引脚样式选项,包括–L、–SL、–D、–D–DP、–K等。
    - 镀层选择:金锡复合镀层,接触点采用10µ"(0.25 µm)黄金,尾部采用哑光锡。
    - 材料:绝缘体材料为液晶聚合物;接触及接地平面材料为磷青铜。
    - 电学特性:每针电流承载能力2.6A(两个针供电),每接地平面电流承载能力15.7A(一个接地平面供电)。
    - 温度范围:-55°C至+125°C。
    - 电压等级:300VAC。
    - 焊锡处理:符合无铅焊接要求。
    - 共面性:0.10mm(0.004英寸)最大值(适用于026-052引脚),0.15mm(0.006英寸)最大值(适用于078引脚)。
    - 封装方式:可选卷带包装(–TR & –FR)。


    产品特点和优势



    QMS/QFS系列连接器的独特之处在于其高密度和可靠的电气性能。支持无铅焊接,确保环保同时提供优异的信号完整性。此外,它拥有广泛的温度范围,适用于严苛环境下的应用。


    应用案例和使用建议



    - 应用场景:这些连接器非常适合需要高密度、高可靠性的场合,如通信基站、服务器系统、工业自动化设备等。
    - 使用建议:为了确保最佳性能,在设计电路板时应注意保持合理的布线,避免信号干扰。在选择合适的引脚样式时,应考虑具体的应用需求。


    兼容性和支持



    QMS/QFS系列连接器可与特定标准兼容,例如SUMIT™、PCI/104-Express™等。制造商提供详细的技术文档和在线技术支持,如有特殊需求可通过电子邮件联系技术支持团队。


    常见问题与解决方案



    - Q:如何处理引脚共面性问题?
    A:可以尝试使用0.004英寸的钢网模板来解决共面性问题,或者联系制造商获取更多解决方案。

    - Q:如何进行卷带包装的定制?
    A:访问该系列的官方网站并查看工程图纸以获取完整的规格说明。


    总结和推荐



    QMS/QFS系列连接器凭借其高性能、高可靠性以及广泛的适用性,在众多应用中表现出色。对于需要高密度和高可靠性的应用场景,强烈推荐使用QMS/QFS系列连接器。其卓越的设计和优秀的制造工艺使其在市场上具有很强的竞争力。

QMS-078-05.75-L-D-A参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 156pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
长*宽*高 63.51mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-078-05.75-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-078-05.75-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QMS-078-05.75-L-D-A QMS-078-05.75-L-D-A数据手册

QMS-078-05.75-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.4896 ¥ 163.1036
78+ $ 19.0112 ¥ 159.1
117+ $ 15.132 ¥ 126.6359
234+ $ 13.832 ¥ 115.7569
468+ $ 11.2424 ¥ 94.085
库存: 259
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 163.1
