HW-08-12-L-D-750-SM-A

厂牌: SAMTEC
产品描述: 焊盘 2.54mm 2 16pin 19.05mm 250nm 金 黑色 贴片安装 20.32mm(长度)*7.37mm(高度)
供应商型号: SR-HW-08-12-L-D-750-SM-A
供应商: 海外现货
标准整包数: 1

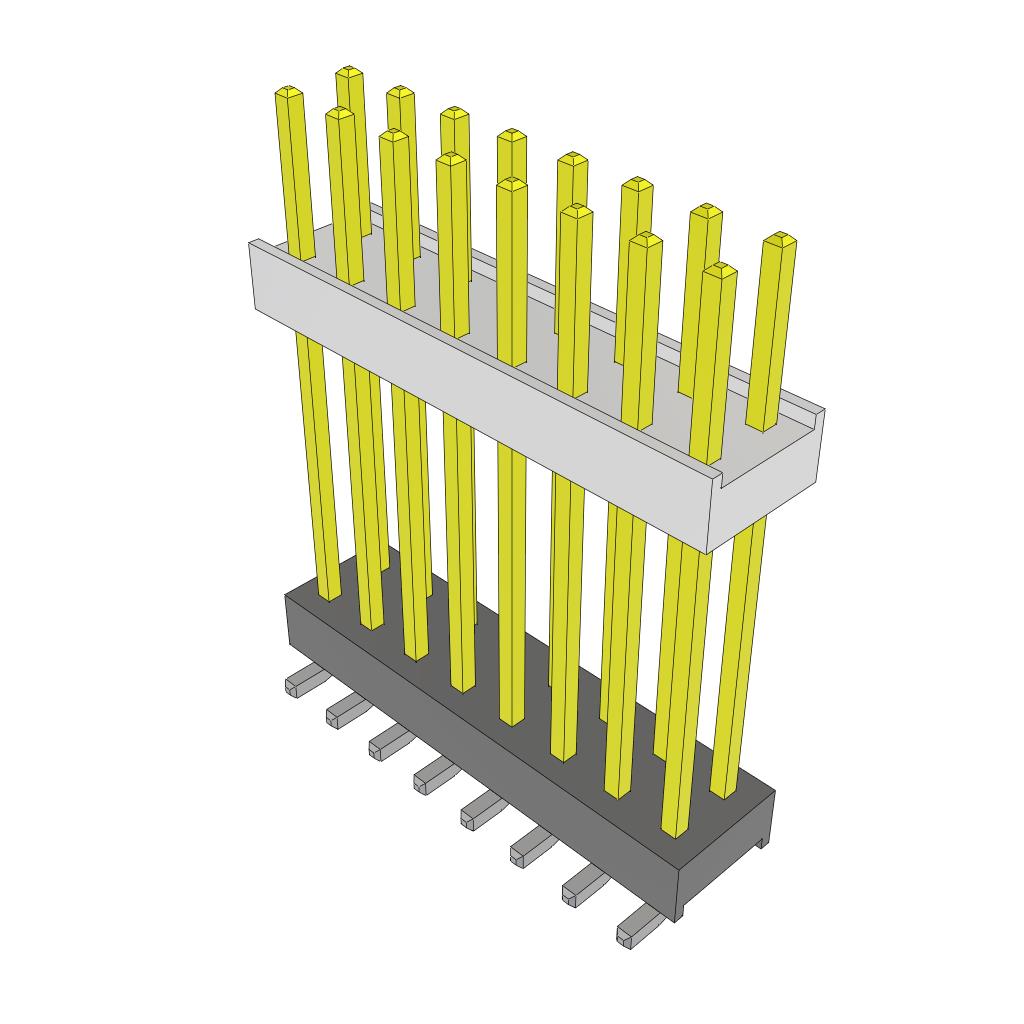

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) HW-08-12-L-D-750-SM-A

HW-08-12-L-D-750-SM-A概述


    产品简介


    电子元器件产品:HW-XX-XX-XX-X-XXXX-SM
    产品类型:这种电子元器件是一种板对板连接器(Board-to-Board Connector),用于将两块电路板连接在一起。它们广泛应用于各种电子设备中,如计算机、通信设备、工业控制系统等。
    主要功能:
    - 连接两个独立的电路板,实现信号和电源传输。
    - 具备双排和单排两种布局,可根据具体需求选择。
    - 支持多种针脚数量和排列方式,适应不同的应用场景。
    - 提供锁紧和防错设计,确保稳定可靠的连接。
    应用领域:
    - 计算机和服务器系统
    - 通信设备
    - 工业自动化控制
    - 医疗电子设备
    - 消费电子产品

    技术参数


    电气特性:
    - 最大位移量:±0.2英寸(单方向)
    - 接触电阻:≤10 mΩ
    - 绝缘电阻:≥1000 MΩ
    - 耐电压:1000 Vrms/min
    机械特性:
    - 针脚数量:2到36个
    - 行间距:0.100英寸(2.54mm)
    - 引脚尺寸:标准引脚或焊接引脚
    - 锁紧机构:可选的锁定卡扣设计
    环境条件:
    - 温度范围:-40°C至+85°C
    - 湿度范围:20%至80%
    - 环境压力:海平面至10000米

    产品特点和优势


    独特功能和优势:
    - 多样化的配置选项:提供单排和双排布局,支持从2到36个针脚的选择。
    - 稳固的连接:采用锁定卡扣设计,确保连接器在震动或外力作用下保持稳定。
    - 出色的电气性能:具备低接触电阻和高绝缘电阻,确保可靠的信号传输。
    - 良好的温度适应性:能够在宽泛的温度范围内正常工作。
    - 环保材料:使用UL 94 V0级别的LCP(液晶聚合物)作为绝缘材料,符合环保要求。

    应用案例和使用建议


    实际应用案例:
    - 在工业自动化控制系统中,HW-XX-XX-XX-X-XXXX-SM可以用于连接传感器和控制板,确保系统的可靠运行。
    - 在通信设备中,这种连接器用于连接天线模块和射频板,保障高效的信号传输。
    使用建议:
    - 在安装过程中,应确保正确安装锁定卡扣,以增强连接稳定性。
    - 对于振动或冲击较大的应用场合,建议增加机械固定措施,提高连接可靠性。
    - 定期检查连接器的物理连接状态,确保没有松动或损坏。

    兼容性和支持


    兼容性:
    - 可与多种板对板连接器兼容,适用于不同规格的电路板。
    - 部分型号支持锁紧机构和防错设计,适用于不同应用场景。
    支持和维护:
    - 厂商提供详细的技术文档和客户支持服务,包括产品咨询和技术指导。
    - 如有需要,可联系技术支持团队获取更多帮助:IPG@SAMTEC.COM

    常见问题与解决方案


    常见问题:
    - 连接器不稳定:确保正确安装锁定卡扣,并考虑添加机械固定措施。
    - 接触电阻过高:检查接触面是否清洁,必要时更换新的连接器。
    - 电气特性异常:检查针脚是否弯曲或损坏,重新安装连接器。
    解决方案:
    - 安装锁定卡扣并定期检查连接器状态。
    - 使用合适的工具清洁接触面,确保无尘无污。
    - 更换受损的针脚或连接器,确保电气性能稳定。

    总结和推荐


    综合评估:
    - HW-XX-XX-XX-X-XXXX-SM是一款高性能的板对板连接器,具有丰富的配置选项和优异的电气性能。
    - 广泛应用于多个行业,适合需要可靠连接的应用场景。
    - 厂商提供全面的技术支持和客户服务,确保用户的顺利使用。
    推荐使用:
    - 强烈推荐在需要高度可靠连接的电子设备中使用这款连接器,如工业自动化控制系统、通信设备和医疗电子设备。
    - 用户应遵循厂商提供的安装指南,确保最佳的性能表现。

HW-08-12-L-D-750-SM-A参数

参数
端接 焊盘
排数 2
长度- 堆叠高度 19.05mm
针脚数 16pin
触头镀层 - 柱(配接)
触头镀层厚度 - 柱(配接) 250nm
颜色 黑色
间距 2.54mm
长*宽*高 20.32mm(长度)*7.37mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

HW-08-12-L-D-750-SM-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HW-08-12-L-D-750-SM-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC HW-08-12-L-D-750-SM-A HW-08-12-L-D-750-SM-A数据手册

HW-08-12-L-D-750-SM-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.1625 ¥ 35.5061
100+ $ 3.575 ¥ 30.4948
500+ $ 2.8625 ¥ 24.4171
1000+ $ 2.45 ¥ 20.8985
2000+ $ 2.0625 ¥ 17.5931
5000+ $ 1.675 ¥ 14.2878
库存: 121
起订量: 74 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1775.3
