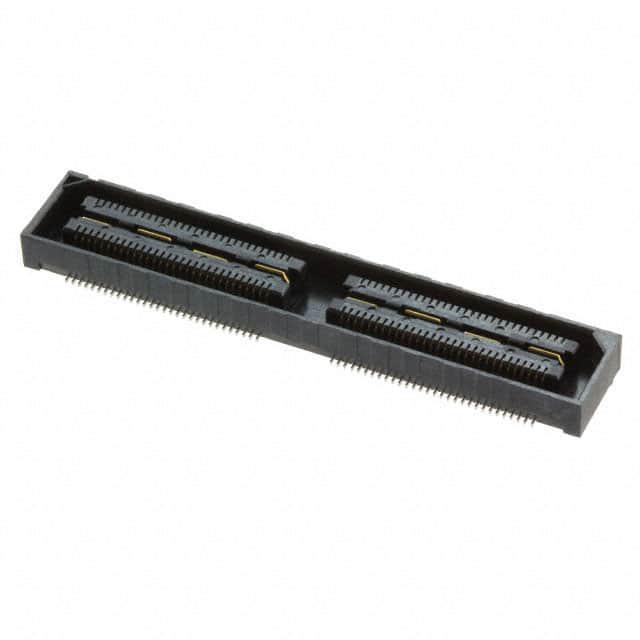

QSH-060-01-S-D-A

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 500μm 2 120pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 760nm 金 贴片安装 41.27mm(长度)*7.24mm(高度)
供应商型号: 200-QSH06001SDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-S-D-A

QSH-060-01-S-D-A概述

    电子元器件产品技术手册解析
    本文将解析一款由Samtec公司生产的高性能电子元器件——QSH-30-01-D-XX的详细信息,涵盖其技术参数、产品特点、应用案例及常见问题解答等内容。

    产品简介


    QSH-30-01-D-XX是一款高密度双行引脚阵列插座,适用于各种高性能连接应用。该产品主要功能在于提供可靠且稳定的电气连接,广泛应用于电信、计算机、医疗设备和军事装备等领域。

    技术参数


    - 连接方式:双行引脚设计
    - 接触材料:磷青铜
    - 绝缘材料:LCP UL94V-0,黑色
    - 接触面积镀层选项:-S(30μ”选择性金镀层),-F(3μ”选择性金镀层),-L(10μ”轻选金镀层),-H(30μ”重型金镀层),-C(50μ”电抛光选择性金镀层)
    - 位置数量:-030、-060、-090、-120、-150(每行)
    - 插拔力:接触位保留力不小于8盎司
    - 插入力:锁紧夹子(-LC)需要手动放置

    产品特点和优势


    - 高可靠性:磷青铜接触点确保长期可靠的电气连接。
    - 灵活的定制化选项:提供多种镀层和附加功能选项,以适应不同应用场景。
    - 易于集成:标准化的设计使其可以轻松地融入现有系统中。
    - 高效装配:通过引导销(-GP)和摩擦锁(-FL)减少装配过程中的错误。

    应用案例和使用建议


    - 电信设备:QSH-30-01-D-XX可在路由器和交换机上提供稳定的数据传输接口。
    - 医疗设备:在手术机器人等高度敏感的应用中,保证电气连接的稳定性和可靠性。
    - 军事装备:因其高耐用性和抗环境干扰能力,适合用于恶劣的工作环境。
    使用建议:
    - 在高密度安装时,建议使用锁紧夹子(-LC)或引导销(-GP)来减少误插风险。
    - 考虑到插拔力较高,初次装配时应注意操作技巧以避免损坏连接器。

    兼容性和支持


    - 兼容性:该产品与现有的Samtec接插件系统完全兼容,可根据具体需求选择不同的附加功能模块。
    - 支持服务:Samtec提供详尽的技术文档、在线支持和客户服务,以确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    - 问题一:插拔过程中出现接触不良。
    - 解决方案:检查接触点是否清洁并确保正确的插入角度。
    - 问题二:锁紧夹子(-LC)难以安装。
    - 解决方案:由于插入力较大,建议手动放置并确保正确对齐。


    总结和推荐


    QSH-30-01-D-XX以其高密度、可靠的电气连接和丰富的定制化选项,在多种高端应用场景中表现出色。尽管存在一些使用上的挑战,但通过合理规划和使用建议,它仍然是值得推荐的产品。对于需要高可靠性和稳定性连接解决方案的工程师来说,这是一款不可多得的选择。

QSH-060-01-S-D-A参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Receptacle
间距 500μm
长*宽*高 41.27mm(长度)*7.24mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

QSH-060-01-S-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-S-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-S-D-A QSH-060-01-S-D-A数据手册

QSH-060-01-S-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.3295 ¥ 129.5343
10+ $ 13.9752 ¥ 118.0904
25+ $ 13.6188 ¥ 115.0789
50+ $ 12.96 ¥ 109.512
100+ $ 11.0484 ¥ 93.359
256+ $ 9.156 ¥ 77.3682
512+ $ 7.8015 ¥ 65.9227
1024+ $ 6.6255 ¥ 55.9855
库存: 115
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 129.53
