首页  >  产品百科  >  QSH-060-01-C-D-A-K-TR

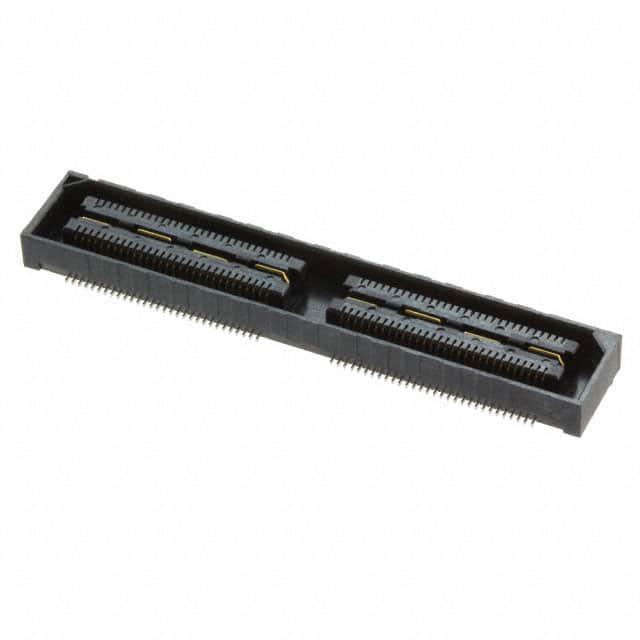

QSH-060-01-C-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排母 高速接地平面排母, QSH系列, 直角, 通孔安装
供应商型号: 3748175
供应商: 海外现货
标准整包数: 1

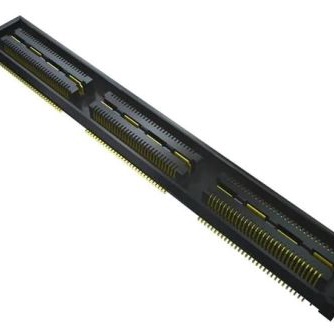

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-C-D-A-K-TR

QSH-060-01-C-D-A-K-TR概述


    产品简介


    本文介绍的是由Samtec公司生产的QSH-30-01-D-XX电子元器件。这款产品属于双排插座装配组件,广泛应用于通信、计算机网络、工业控制等领域。它的主要功能是作为连接器,实现电路板间的可靠电连接。该元器件的特点在于其高密度的设计,使其能够在有限的空间内提供更多的引脚数量,从而提高系统的集成度和可靠性。

    技术参数


    - 产品类型:双排插座装配组件
    - 工作电压范围:最大30V
    - 工作电流:最大3A/触点
    - 电气特性:
    - 绝缘电阻:最小1000MΩ
    - 耐压强度:最大1000Vrms
    - 接触电阻:最大20mΩ
    - 温度范围:-40°C至+85°C
    - 湿度范围:相对湿度不超过95%(非凝结)
    - 机械寿命:>500次插拔

    产品特点和优势


    1. 高密度设计:双排结构,每个插座可提供大量的连接点,有效提升空间利用率。
    2. 可靠的锁紧机制:采用摩擦锁和锁定夹片设计,确保连接稳定可靠,避免因震动导致松动。
    3. 多功能选项:提供多种辅助功能选项,如导轨锁紧、引导柱、摩擦锁、搭扣锁定等,以适应不同的安装需求。
    4. 耐用性强:耐高低温、高湿度,具有优良的机械寿命,适用于各种恶劣环境下的长期运行。

    应用案例和使用建议


    QSH-30-01-D-XX在通信基站、数据中心、自动化生产线等多个场景中都有广泛应用。例如,在数据中心的应用中,这些插座用于连接交换机和服务器之间的线路,确保高效的数据传输。为了提高系统稳定性,建议定期检查和清洁插座上的引脚,避免积尘或氧化导致接触不良。此外,选择合适的锁紧装置可以增强插座的稳固性,减少因意外震动导致的断开风险。

    兼容性和支持


    QSH-30-01-D-XX设计上兼容多种标准,能够与其他厂家的同类型产品互换。同时,Samtec公司提供了全面的技术支持和售后服务,包括产品咨询、技术文档下载、故障排查等。如果在使用过程中遇到任何问题,用户可以通过电话、电子邮件等方式联系厂商获取帮助。

    常见问题与解决方案


    1. 问题:插座连接不稳定,频繁出现断开。
    - 解决办法:检查是否有异物或灰尘堆积在引脚之间,必要时使用压缩空气清理。确认锁紧装置是否正确安装并牢固固定。
    2. 问题:接触电阻偏大,信号传输质量下降。
    - 解决办法:检查引脚是否氧化或腐蚀,如发现异常应进行更换。确保插座与电缆的良好接触,避免过紧或过松的连接。

    总结和推荐


    综上所述,QSH-30-01-D-XX双排插座装配组件凭借其高密度设计、可靠的锁紧机制及良好的环境适应性,成为许多关键应用场景的理想选择。它不仅适用于数据中心、通信设备等领域,还能满足工业自动化等领域的高要求。总体来看,这款产品在技术和性能上均表现出色,因此强烈推荐给需要高可靠连接解决方案的用户。

QSH-060-01-C-D-A-K-TR参数

参数
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 1.27μm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-060-01-C-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-C-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-C-D-A-K-TR QSH-060-01-C-D-A-K-TR数据手册

QSH-060-01-C-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 143.4698
库存: 11
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 143.46
直接购买
加入购物车
