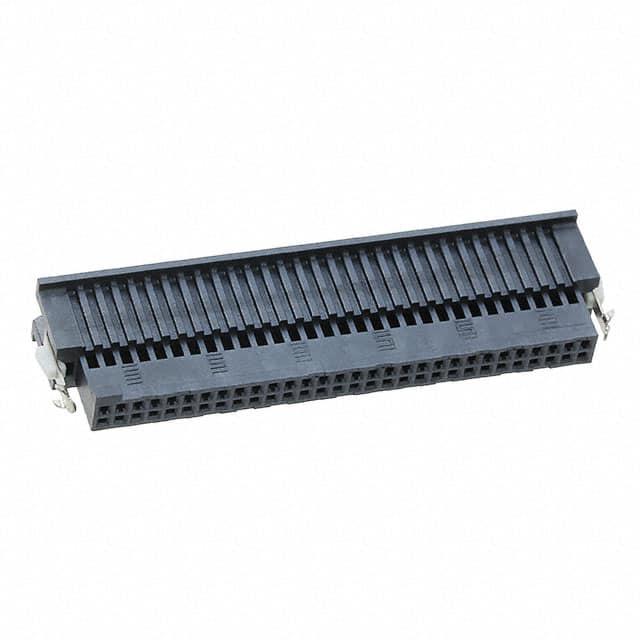

ISDF-30-D-M

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 压接连接器外壳, 60路, 1.27mm节距, 2行
供应商型号: SR-ISDF-30-D-M
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ISDF-30-D-M

ISDF-30-D-M概述

    # 电子元器件产品技术手册

    产品简介


    本手册介绍了来自Samtec公司的一系列双排电子连接器产品(ISDF-XX-D-X)。这些连接器主要用于高性能的电子设备中,适用于多种不同的应用场景,如电信设备、计算机硬件、工业自动化系统和医疗设备等。其主要功能是通过可靠的电连接实现不同电路板之间的信号传输。

    技术参数


    以下是该系列产品的主要技术规格和性能参数:
    | 参数 | 规格值 |

    | 位数 | 5 至 50 |
    | 排间距 | 0.100英寸 |
    | 接触电阻 | ≤5mΩ |
    | 绝缘电阻 | ≥1000MΩ |
    | 耐电压 | 1000V AC |
    | 温度范围 | -40°C至+85°C |
    | 材料 | 液晶聚合物(LCP), 镍镀铍铜, 尼龙 |

    产品特点和优势


    1. 金属锁扣设计:增强连接的稳定性,提高抗振动和抗冲击能力。
    2. 双重螺丝固定:增加接触面的稳定性,确保长时间使用不变形。
    3. 摩擦锁机制:有效防止插拔过程中的意外脱落,保证可靠连接。
    4. 多排配置:可根据需求选择不同位数的产品,提供灵活的解决方案。

    应用案例和使用建议


    应用案例
    该系列连接器广泛应用于各种高可靠性要求的设备中,例如服务器主板、网络交换机、工业控制装置等。其出色的电气性能和耐用性使其在需要频繁插拔的环境中尤为适用。
    使用建议
    1. 在安装时确保所有螺丝均已拧紧,以确保稳固的连接。
    2. 保持连接器周围清洁,避免灰尘和其他杂质影响性能。
    3. 使用合适的工具进行插拔操作,避免损坏连接器。

    兼容性和支持


    这些连接器与市面上多数标准尺寸的电路板兼容,可以方便地集成到现有的电子设备中。Samtec公司提供全面的技术支持和服务,包括定制设计和售后咨询,帮助客户解决任何可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头难以插入 | 确保接口干净无尘,重新尝试插入。若仍无法解决,检查是否有异物阻碍。 |
    | 连接不稳定 | 检查所有螺丝是否已拧紧,必要时更换磨损部件。 |
    | 电气性能不佳 | 检查连接器是否受损,确保连接器和电路板均符合规格要求。 |

    总结和推荐


    综合来看,ISDF-XX-D-X系列双排连接器以其稳定可靠的电气性能、多样化的设计选项和广泛的适用范围,在市场上具有较强的竞争力。无论是针对专业级别的工业应用还是消费类电子产品,它都是一个值得信赖的选择。因此,我强烈推荐这一系列连接器给对质量有严格要求的应用场合。
    请注意,上述信息基于您提供的技术手册内容,并且仅作为示例展示。具体应用时,请参照Samtec公司的官方技术文档和最新资料。

ISDF-30-D-M参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 60pin
类型 Insulator,Latch Lock
长*宽*高 38.48mm*6.35mm*11.18mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

ISDF-30-D-M厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ISDF-30-D-M数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ISDF-30-D-M ISDF-30-D-M数据手册

ISDF-30-D-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4 ¥ 36.5084
100+ $ 3.4 ¥ 31.0321
500+ $ 3.0125 ¥ 27.4954
1000+ $ 2.6625 ¥ 24.3009
2000+ $ 2.5375 ¥ 23.16
5000+ $ 2.3 ¥ 20.9923
库存: 368
起订量: 72 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1825.42
