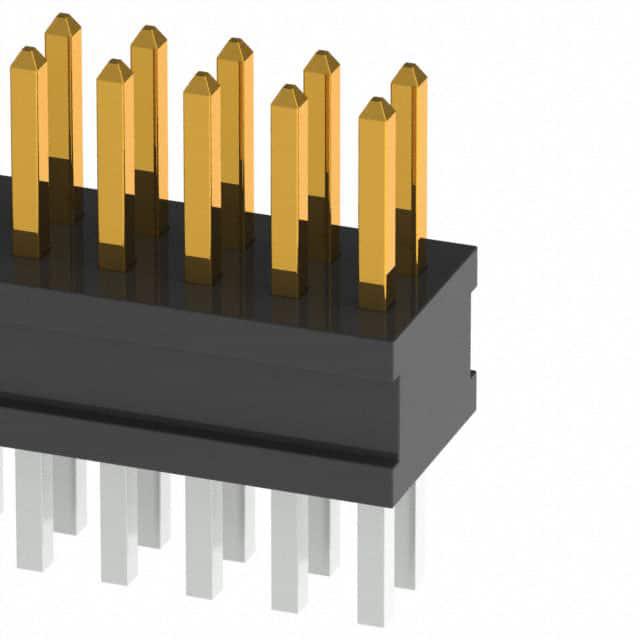

FTSH-111-01-L-D

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 2 22pin 3.4A 250nm 金 黑色 通孔安装 13.97mm(长度)*3.43mm(高度)
供应商型号: 200-FTSH11101LD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-111-01-L-D

FTSH-111-01-L-D概述

    # FTSH系列高速匹配阻抗连接器技术手册

    产品简介


    FTSH系列连接器是一种高精度阻抗匹配连接器,特别适用于高速信号传输的应用场合。这些连接器通过匹配的CLP系列进行端接,可以实现稳定的电气性能和出色的机械稳定性。FTSH系列连接器提供多种安装方式,包括通孔直角安装和表面贴装(SMT),使其适合各种不同类型的电路板设计。

    技术参数


    主要规格
    - 尺寸规格:(1,27 mm).050" 微距间距;(2,51 mm).099";(3,43 mm).135"
    - 端子数量:最小为9个引脚/行,最大可达25个引脚/行
    - 引脚风格:多种可选,包括直尾(Straight Tail)、右角(Right Angle)、延展寿命(Extended Life)
    - 镀层选项:镀金(Gold flash on post, Matte Tin on tail)或镀镍金(10µ" (0,25 µm) Gold on post, Matte Tin on tail)
    - 绝缘材料:黑色液晶聚合物(Black Liquid Crystal Polymer)
    - 终端材料:磷青铜(Phosphor Bronze)
    电气特性
    - 电流承载能力:每接触点1.75A(在80°C环境温度下)
    - 工作温度范围:-55°C 至 +125°C
    - 阻燃等级:RoHS合规

    产品特点和优势


    1. 高精度阻抗匹配:确保在高速信号传输中的低插入损耗和反射损耗,提高整体信号完整性。
    2. 多种安装方式:提供通孔直角和表面贴装两种安装方式,灵活性强,易于装配。
    3. 广泛的应用支持:能与多种夹持条或IDC电缆相配,且与FFSD, FFTP, CLP, FLE, SFMC等系列兼容。
    4. 延长使用寿命:提供延展寿命版本,确保长期稳定的工作性能。
    5. 丰富的配置选择:支持多种引脚风格、镀层选项及防护罩选择,适应不同的应用需求。

    应用案例和使用建议


    应用案例
    - 高速数据传输系统:如网络通信、服务器和存储系统中的高速数据传输接口。
    - 工业自动化设备:如PLC控制系统、机器人手臂的信号连接。
    - 医疗设备:要求高度可靠和稳定的数据传输通道。
    使用建议
    - 在使用前检查产品的规格是否满足实际应用的需求,确保引脚数量和间距符合设计规范。
    - 确保正确使用锁紧卡扣,以保证单次插拔的安全和可靠性。
    - 对于高温环境下的应用,建议选择具有更高耐温性能的型号或镀层选项。

    兼容性和支持


    - FTSH系列连接器能够与FFSD, FFTP, CLP, FLE, SFMC等系列兼容,方便与其他电子元件集成。
    - 厂商提供技术支持和售后保障服务,如需定制化需求,可联系Samtec进行咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插针发生弯曲 | 确保插针在插拔过程中受到适当保护,避免过度用力 |
    | 连接不稳定 | 检查锁紧卡扣是否安装到位,确保接触良好 |
    | 端子电流承载能力不足 | 更换具有更高电流承载能力的型号 |

    总结和推荐


    综合评估
    FTSH系列连接器在高速信号传输领域的卓越性能、广泛的适用范围及其优良的机械性能,使其成为众多电子设备的理想选择。多种安装方式和丰富的配置选择进一步提高了其在实际应用中的灵活性和便利性。
    推荐使用
    强烈推荐在需要高速信号传输和高可靠性的应用场景中使用FTSH系列连接器。无论是对电气性能还是机械稳定性有较高要求的设计项目,FTSH系列连接器都能提供令人满意的解决方案。

FTSH-111-01-L-D参数

参数
间距-配接 1.27mm
额定电流 3.4A
触头镀层厚度 - 配接 250nm
防护等级 -
类型 Cuttable,Header,Push-Pull
颜色 黑色
触头镀层 - 配接
针脚数 22pin
排数 2
长*宽*高 13.97mm(长度)*3.43mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
