HFWJ-02-01-T-S

厂牌: SAMTEC
产品描述: Power to the Board 1 13.1A 通孔安装
供应商型号: 200-HFWJ0201TS
供应商: Mouser
标准整包数: 1

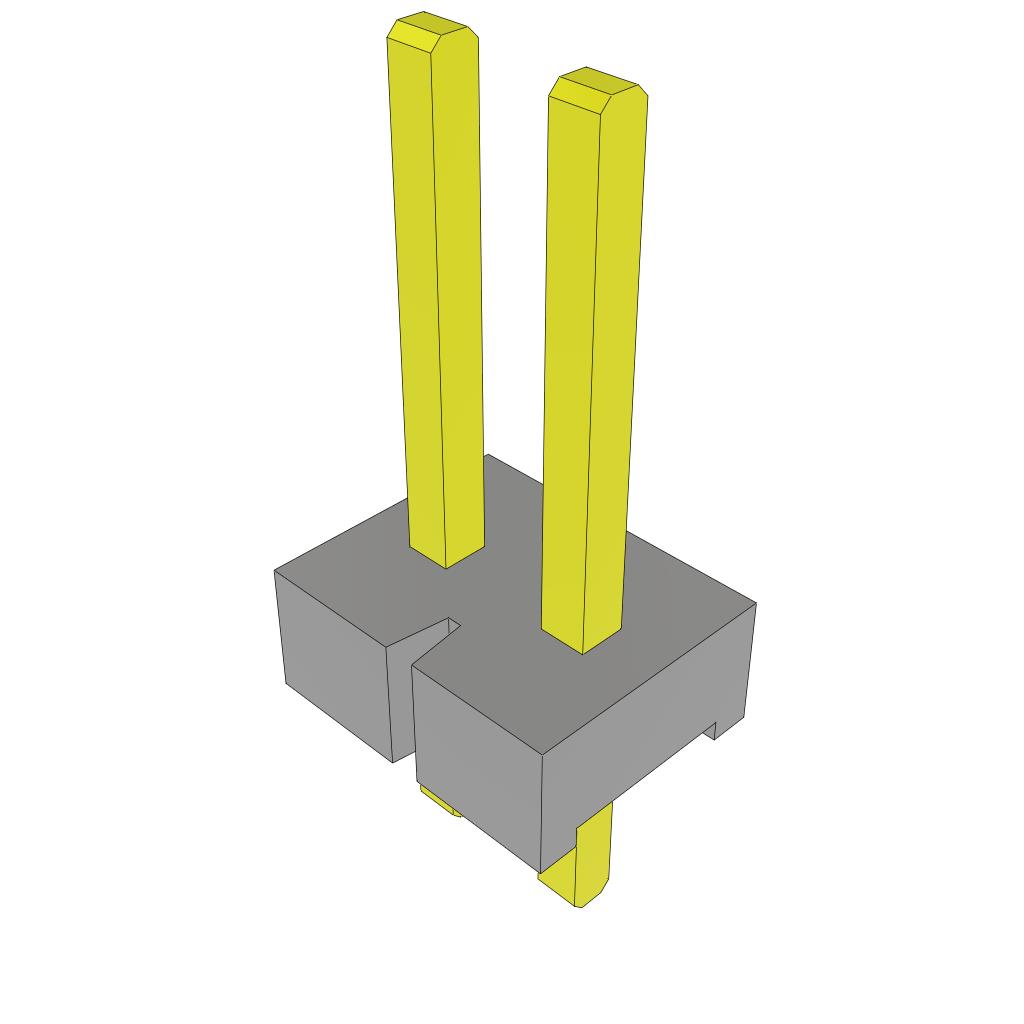

SAMTEC 矩形连接器 - 针座 - 公插针 HFWJ-02-01-T-S

HFWJ-02-01-T-S概述

    HFWJ-XX-XX-XX-X-XX-X 技术手册解析

    产品简介


    HFWJ-XX-XX-XX-X-XX-X 是一种单排直插式(Single Row Through-Hole)连接器。主要用于电子产品中的信号传输和电源连接。这种连接器适用于广泛的工业和消费电子应用,如计算机、通信设备、医疗器械等。

    技术参数


    - 型号:HFWJ-24-156
    - 针数范围:-01 到 -24
    - 引脚样式:01, 02, 04, 05
    - 镀层:Tin (T-1S8-XX-T), Matte Tin (T-1S8-XX-TM)
    - 选项:Pick & Place Pad (-P, 见图 2), Right Angle Post (-RA), 垂直表面贴装 (-VS)
    - 机械特性:
    - 针旋转最大角度:2 度
    - 最小推力:0.5 磅
    - 最大切割毛刺:0.020 英寸
    - 电气特性:
    - 接触区域尺寸:C1、C2、C3(见注 8)
    - 包装方式:批量包装、管装包装、带盘包装(详见图 2)
    - 公差:
    - 尺寸公差:.01 [0.3]、.005 [0.13]、.002 [0.051]
    - 角度公差:2 度、5 度、0 度

    产品特点和优势


    - 多用途:HFWJ-XX-XX-XX-X-XX-X 连接器具有多种引脚样式和镀层选项,适用于各种不同的应用场景。
    - 高可靠性:标准和直角型号均采用批装包装,保证了连接器在运输和使用过程中的稳定性。
    - 易于装配:Pick & Place Pad 选项使得自动装配更加容易,节省人力成本。
    - 高质量材料:绝缘体采用 VECTRA E130i,颜色自然;接触或端子采用磷青铜,保证了长期稳定性能。

    应用案例和使用建议


    - 应用案例:HFWJ-XX-XX-XX-X-XX-X 连接器广泛应用于计算机主板、通信设备的接口、医疗器械中的信号传输等。
    - 使用建议:
    - 在进行板级设计时,需考虑引脚数量对空间的影响。
    - 引脚间的最小距离应确保电气隔离,避免短路。
    - 对于 Pick & Place Pad 选项,需要提前确认装配设备的兼容性。

    兼容性和支持


    - 兼容性:HFWJ-XX-XX-XX-X-XX-X 连接器可与现有的 SMT 贴装工艺兼容,能够无缝集成到现有生产线中。
    - 支持:SAMTEC 提供详细的安装指南和技术支持,帮助客户顺利导入该连接器。

    常见问题与解决方案


    - Q1: 如何正确安装 Pick & Place Pad 选项?
    - A1: 确认引脚位置和数量符合设计要求,选择正确的 Pick & Place Pad 模具进行安装。
    - Q2: 连接器如何进行焊接处理?
    - A2: 选择适当的焊锡膏和焊接温度,确保焊接过程中不产生气泡和虚焊。
    - Q3: 如何解决连接器在批量生产中的质量问题?
    - A3: 定期检查生产过程中关键尺寸的公差,及时调整设备参数以确保产品质量。

    总结和推荐


    综上所述,HFWJ-XX-XX-XX-X-XX-X 连接器是一款具备高性能、高可靠性的产品。其丰富的配置选项和广泛的应用场景使其在市场上具备较强的竞争力。我们强烈推荐此款连接器用于各类电子设备的设计与制造。

HFWJ-02-01-T-S参数

参数
类型 Power to the Board
触头镀层 - 配接 -
防护等级 -
颜色 -
触头镀层厚度 - 配接 -
额定电流 13.1A
间距-配接 -
针脚数 -
排数 1
安装方式 通孔安装
包装方式 散装

HFWJ-02-01-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HFWJ-02-01-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HFWJ-02-01-T-S HFWJ-02-01-T-S数据手册

HFWJ-02-01-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6785 ¥ 5.7333
50+ $ 0.529 ¥ 4.4701
100+ $ 0.407 ¥ 3.4392
500+ $ 0.3456 ¥ 2.9203
1000+ $ 0.27 ¥ 2.2815
2000+ $ 0.2484 ¥ 2.099
5000+ $ 0.1944 ¥ 1.6427
10000+ $ 0.147 ¥ 1.2422
库存: 501
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.73
